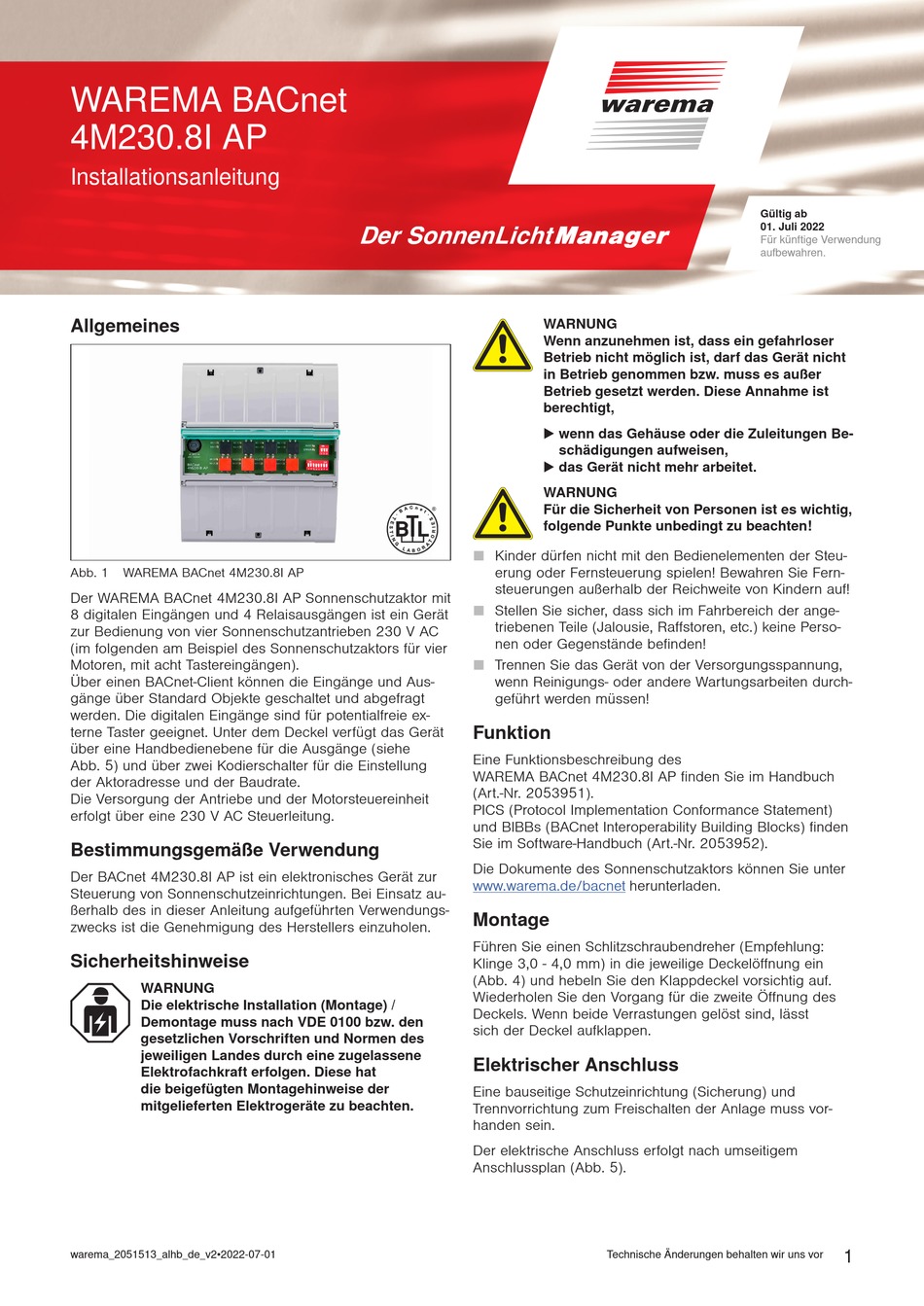

WAREMA BACnet 4M230.8I AP Installationsanleitung

WAREMA BACnet
4M230.8I AP
Installationsanleitung
Allgemeines
Abb. 1 WAREMA BACnet 4M230.8I AP
Der WAREMA BACnet 4M230.8I AP Sonnenschutzaktor mit
8 digitalen Eingängen und 4 Relaisausgängen ist ein Gerät
zur Bedienung von vier Sonnenschutzantrieben 230 V AC
(im folgenden am Beispiel des Sonnenschutzaktors für vier
Motoren, mit acht Tastereingängen).
Über einen BACnet-Client können die Eingänge und Aus-
gänge über Standard Objekte geschaltet und abgefragt
werden. Die digitalen Eingänge sind für potentialfreie ex-
terne Taster geeignet. Unter dem Deckel verfügt das Gerät
über eine Handbedienebene für die Ausgänge (siehe
Abb. 5) und über zwei Kodierschalter für die Einstellung
der Aktoradresse und der Baudrate.
Die Versorgung der Antriebe und der Motorsteuereinheit
erfolgt über eine 230 V AC Steuerleitung.
Bestimmungsgemäße Verwendung
Der BACnet 4M230.8I AP ist ein elektronisches Gerät zur
Steuerung von Sonnenschutzeinrichtungen. Bei Einsatz au-
ßerhalb des in dieser Anleitung aufgeführten Verwendungs-
zwecks ist die Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat
die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
warema_2051513_alhb_de_v2•2022-07-01
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät nicht
in Betrieb genommen bzw. muss es außer
Betrieb gesetzt werden. Diese Annahme ist
berechtigt,
 wenn das Gehäuse oder die Zuleitungen Be-
schädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W ARNUNG
Für die Sicherheit von Personen ist es wichtig,
folgende Punkte unbedingt zu beachten!
Kinder dürfen nicht mit den Bedienelementen der Steu-
erung oder Fernsteuerung spielen! Bewahren Sie Fern-
steuerungen außerhalb der Reichweite von Kindern auf!
Stellen Sie sicher, dass sich im Fahrbereich der ange-
triebenen Teile (Jalousie, Raffstoren, etc.) keine Perso-
nen oder Gegenstände befinden!
Trennen Sie das Gerät von der Versorgungsspannung,
wenn Reinigungs- oder andere Wartungsarbeiten durch-
geführt werden müssen!
Funktion
Eine Funktionsbeschreibung des
WAREMA BACnet 4M230.8I AP finden Sie im Handbuch
(Art.-Nr. 2053951).
PICS (Protocol Implementation Conformance Statement)
und BIBBs (BACnet Interoperability Building Blocks) finden
Sie im Software-Handbuch (Art.-Nr. 2053952).
Die Dokumente des Sonnenschutzaktors können Sie unter
www.warema.de/bacnet herunterladen.
Montage
Führen Sie einen Schlitzschraubendreher (Empfehlung:
Klinge 3,0 - 4,0 mm) in die jeweilige Deckelöffnung ein
(Abb. 4) und hebeln Sie den Klappdeckel vorsichtig auf.
Wiederholen Sie den Vorgang für die zweite Öffnung des
Deckels. Wenn beide Verrastungen gelöst sind, lässt
sich der Deckel aufklappen.
Elektrischer Anschluss
Eine bauseitige Schutzeinrichtung (Sicherung) und
Trennvorrichtung zum Freischalten der Anlage muss vor-
handen sein.
Der elektrische Anschluss erfolgt nach umseitigem
Anschlussplan (Abb. 5).
Technische Änderungen behalten wir uns vor
Gültig ab
01. Juli 2022
Für künftige Verwendung
aufbewahren.
1
