2-INSTALLATION
BEISPIELE FÜR EINE KORREKTE INSTALLATION
2
U
C
I
S
P
18
1
U
E
V
I
D
B
A
4
T
I
1. Installation von einem Schornstein Ø120 mm mit einer
vergrößerten Bohrung für den Durchgang des Rohrs von:
Mindestens 100 mm um das Rohr herum, wenn es
mit nicht brennbaren Teilen wie Zement, Ziegel usw.
zusammentri t; oder
mindestens 300 mm um das Rohr herum (bzw. siehe
Daten auf dem Schild), wenn es mit brennbaren Teilen
wie Holz usw. verbunden wird.
F
In beiden Fällen muss zwischen den Schornstein und die
Decke eine entsprechende Isolierung eingefügt werden.
Wir empfehlen, die Daten auf dem Schild des
Schornsteins zu prüfen und zu befolgen, besonders die
Sicherheitsabstände zu brennbaren Materialien.
Die aufgeführten Regeln gelten auch für Bohrungen an
Wänden.
2. Alter Schornstein, verrohrt min. Ø100 mm mit einer
externen Klappe versehen, um die Reinigung des Kamins
zu ermöglichen.
3. Externer Schornstein, ausschließlich mit isolierten
Edelstahlrohren ausgeführt, das heißt mit doppelter
Wand min. Ø100 mm: Alles gut an der Wand verankert.
Mit winddichtem Schornsteinkopf. Siehe Abb.7 Typ A.
4. Kanalisierungssystem mit T- Anschlüssen, was eine
3
leichte Reinigung ohne die Demontage der Rohre
ermöglicht.

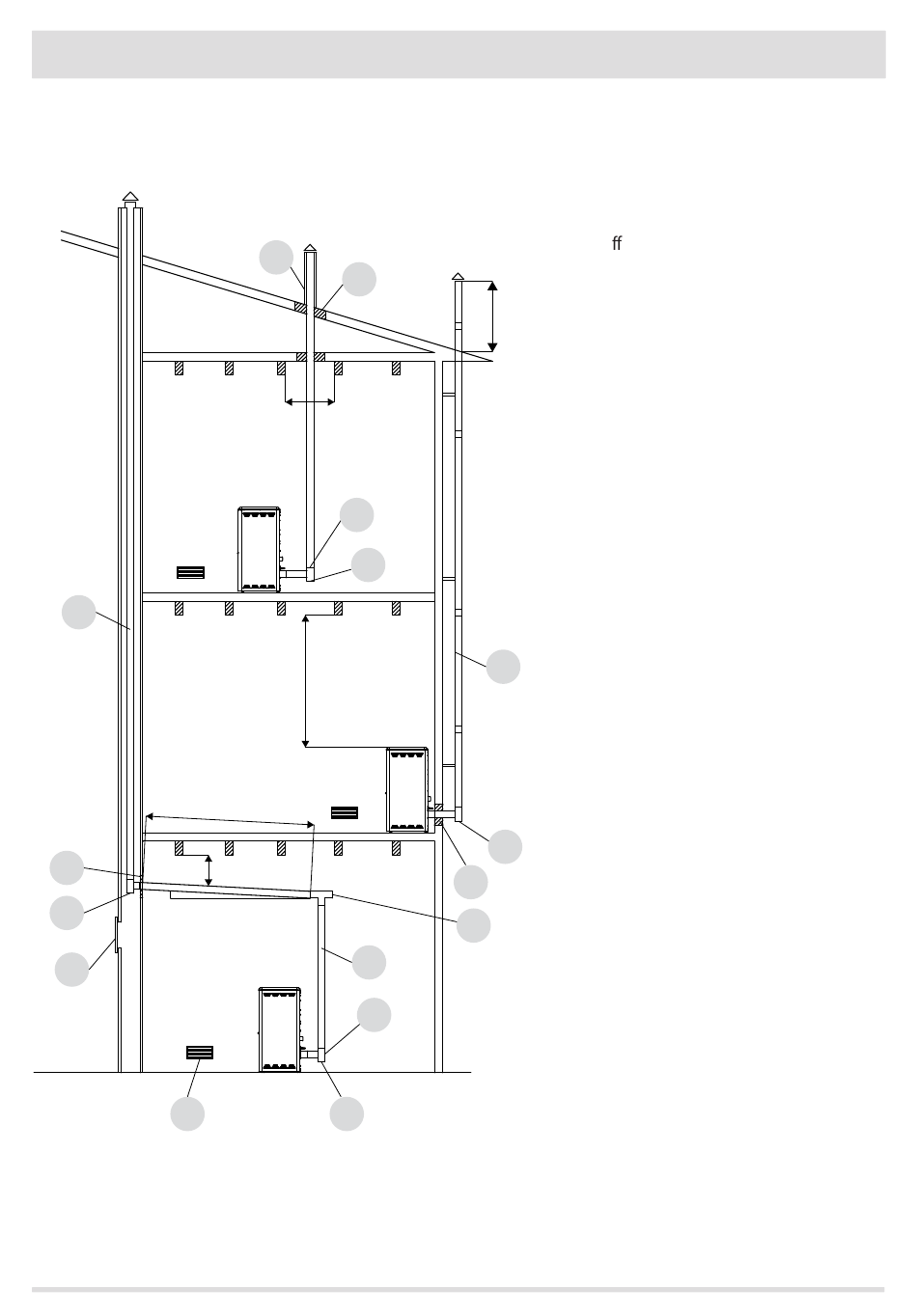

ABBILDUNG 11
U = ISOLIERUNG
V = EVENTUELLE VERMINDERUNG VON 100 AUF 80
I
MM
I = INSPEKTIONSVERSCHLUSS
U
S = INSPEKTIONSTÜR
P = LUFTÖFFNUNG
T = T-ANSCHLUSS MIT INSPEKTIONSVERSCHLUSS
I
A = MIN. 40 MM
B = MAX. 4 M
C = MIN. 3°
D = MIN. 400 MM
E = DURCHMESSER BOHRUNG
F = SIEHE ABB.2-3-4-5-6
