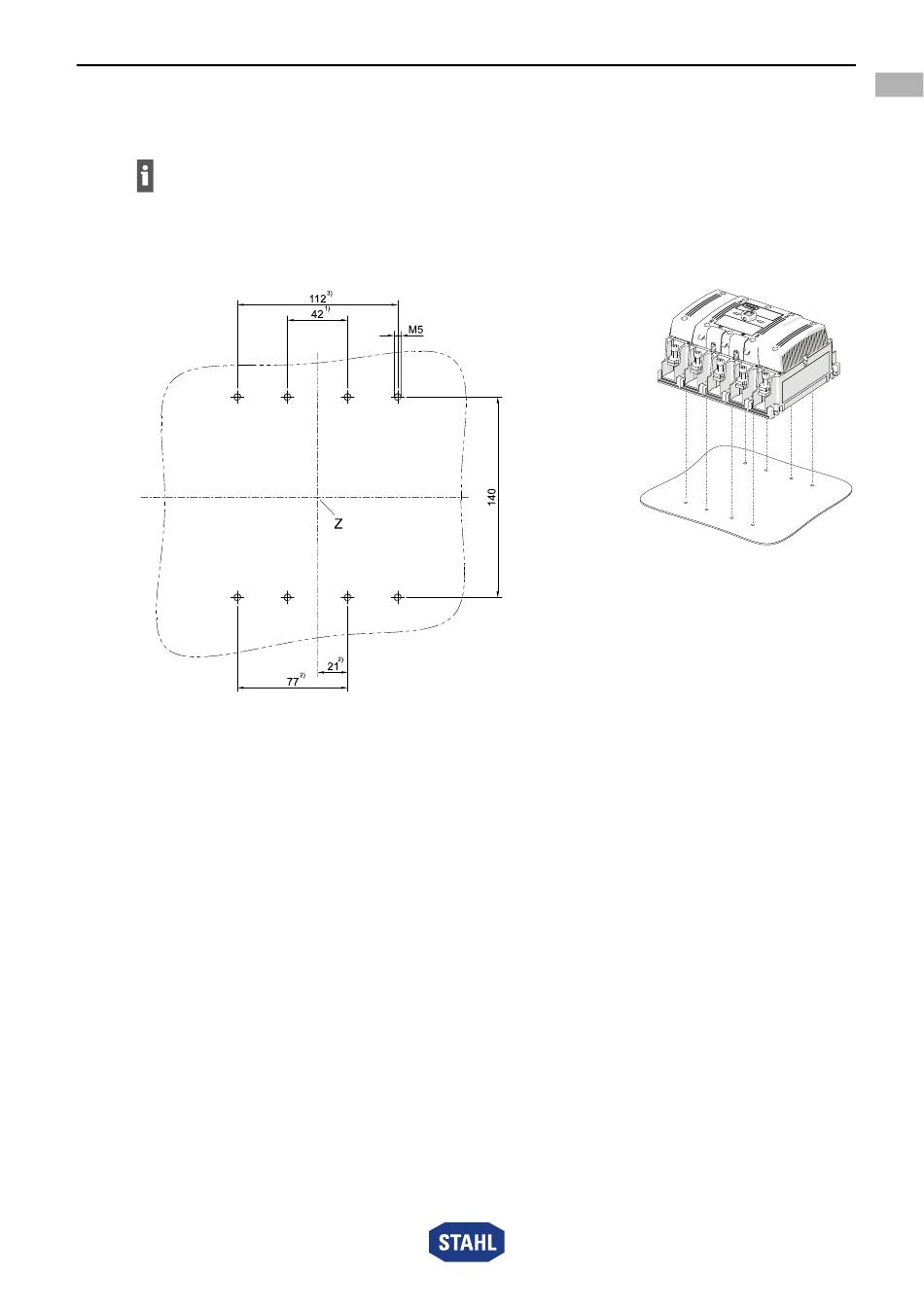

6.1.3 Montagebohrungen anbringen
Einzelschalter
Die Montagebohrungen immer in Abhängigkeit vom Zentrum der Schaltwelle (Z)
anbringen.
Bei der Montage des Schalters auf eine plane Unterlage achten.
Der Durchmesser der äußeren Bohrungen darf untereinander maximal um 0,6 mm
abweichen.
1)
Montagebohrungen 8544/1, 3-polig
2)
Montagebohrungen 8544/1, 3-polig + N oder 3-polig + PE-Klemme
3)
Montagebohrungen 8544/1, 3-polig + N + PE-Klemme oder
3-polig + N-Klemme + PE-Klemme
▶
4 Gewindebohrungen M5 in Montageplatte schneiden.
168361 / 854460300010
2023-02-20·BA00·III·de·10
Montage und Installation
12432E00
Last- und Motorschalter, Lasttrennschalter
Reihe 8544/1
