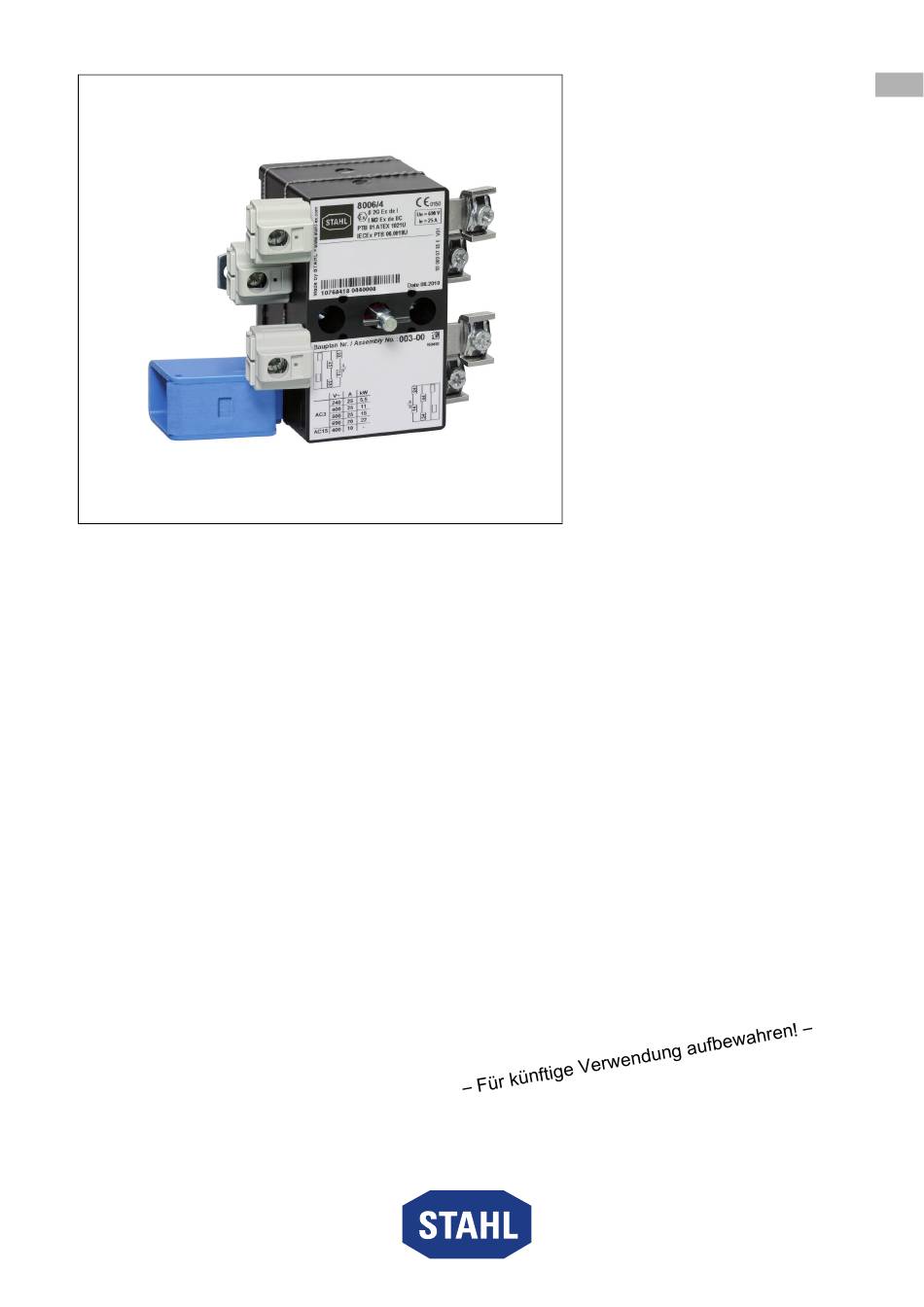

- Seite 1 Betriebsanleitung Additional languages r-stahl.com Last- und Motorschalter / Steuerschalter Reihe 8006/4...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Angaben....................3 Hersteller......................3 Zu dieser Betriebsanleitung .................3 Weitere Dokumente .....................3 Konformität zu Normen und Bestimmungen ............3 Erläuterung der Symbole ..................4 Symbole in der Betriebsanleitung ................4 Symbole am Gerät ....................4 Sicherheit ......................5 Bestimmungsgemäße Verwendung..............5 Qualifikation des Personals .................5 Restrisiken ......................6 Transport und Lagerung ..................7 Produktauswahl, Projektierung und Modifikation ..........7 Projektierung......................7...
-
Seite 3: Allgemeine Angaben
▶ Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen. ▶ Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben. ▶ Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren. ID-Nr.: 200128 / 8006603300 Publikationsnummer: 2021-10-27·BA00·III·de·10 Die Originalbetriebsanleitung ist die deutsche Ausgabe. -
Seite 4: Erläuterung Der Symbole
Erläuterung der Symbole Erläuterung der Symbole Symbole in der Betriebsanleitung Symbol Bedeutung Hinweis zum leichteren Arbeiten Gefahrensituation, die bei Nichtbeachtung der GEFAHR! Sicherheitsmaßnahmen zum Tod oder zu schweren Verletzungen mit bleibenden Schäden führen kann. Gefahrensituation, die bei Nichtbeachtung der WARNUNG! Sicherheitsmaßnahmen zu schweren Verletzungen führen kann. -
Seite 5: Sicherheit
Normen und Bestimmungen umfasst. Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich! R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird: • IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen) • IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen) •... -
Seite 6: Restrisiken
▶ Gerät nicht belasten. ▶ Verpackung und Gerät auf Beschädigung prüfen. Beschädigungen umgehend an R. STAHL melden. Beschädigtes Gerät nicht in Betrieb nehmen. ▶ Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor Erschütterungen lagern. Übermäßige Erwärmung oder elektrostatische Aufladung Durch eine fehlerhafte Einrichtung im Schaltschrank, durch den Betrieb außerhalb... -
Seite 7: Transport Und Lagerung
Beschädigungen prüfen lassen. Schalter in diesem Fall außer Betrieb nehmen. ▶ Instandsetzung sowie Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. Transport und Lagerung ▶ Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit") transportieren und lagern. -
Seite 8: Montage Der Abdeckungen
Montage und Installation 6.1.2 Montage der Abdeckungen 15088E00 IP20-Abdeckung: ▶ IP20-Abdeckung (1) auf den Kontakt rasten. Bezeichnungsschild (4) in die Nut der IP20-Abdeckung (1) stecken. Ex i-Abdeckung: ▶ Ex i-Abdeckung (3) auf den Kontakt rasten. Ex i-Deckel (2) in die Ex i-Abdeckung (3) rasten. - Seite 9 Montage und Installation 10,5 14288E00 Anschlussart Anschlussklemmen Anschlussquerschnitt eindrähtig / 1,5 ... 6,0 mm (10 mm eindrähtig) feindrähtig Es können 1 oder 2 Leiter unter eine Anschlussklemme installiert werden. Beide Leiter müssen den gleichen Querschnitt aufweisen sowie aus dem gleichen Material bestehen.
-
Seite 10: Betrieb
▶ Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen dieser Betriebsanleitung (Kapitel "Sicherheit") warten. Reparatur ▶ Reparaturen am Gerät nur mit Original-Ersatzteilen und nach Absprache mit R. STAHL durchführen. Last- und Motorschalter / Steuerschalter 200128 / 8006603300 Reihe 8006/4... -
Seite 11: Rücksendung
▶ Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen. Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL zur Verfügung. ▶ Kundenservice persönlich kontaktieren. -
Seite 12: Technische Daten
Anhang A Anhang A 14.1 Technische Daten Explosionsschutz Global (IECEx) IECEx PTB 06.0018U Ex db eb ia IIC Gb Ex db eb ia I Mb Europa (ATEX) PTB 01 ATEX 1021 U E II 2 G Ex db eb ia IIC Gb E I M 2 Ex db eb ia I Mb Bescheinigungen und Zertifikate Bescheinigungen... - Seite 13 Silber-Zinnoxid, Silber-Zinnoxid vergoldet (nur bei Typ 8006/4-...-08) Anschlussquerschnitt Anschluss- 1,5 ... 6 mm fein- / eindrähtig klemmen 10 mm eindrähtig Weitere Informationen siehe Kapitel 6.2.1 Verschmutzungsgrad 3 Weitere technische Daten, siehe r-stahl.com. 200128 / 8006603300 Last- und Motorschalter / Steuerschalter 2021-10-27·BA00·III·de·10 Reihe 8006/4...
-
Seite 14: Geräteaufbau
Anhang B Anhang B 15.1 Geräteaufbau 15088E00 Gerätelement Beschreibung IP20-Abdeckung Schutz vor festen Fremdkörpern, Wasser und Feuchtigkeit Ex i-Deckel Schutz der Kontakte und Leitungen Ex i-Abdeckung Schutz der Kontakte und Leitungen Bezeichnungsschild Beschriftung der Abdeckungen Last- und Motorschalter / Steuerschalter 200128 / 8006603300 Reihe 8006/4 2021-10-27·BA00·III·de·10... -
Seite 15: Maßangaben / Befestigungsmaße Maßzeichnungen (Alle Maße In Mm [Zoll]) - Änderungen Vorbehalten
Anhang B 15.2 Maßangaben / Befestigungsmaße Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten Schalt- ø [ø 0,2 ] 0 kammer- ø 2 x 16 [ø 0,08 x 0,63] 5, [ 0,2 ] ebenen 44 [1,73] 52 [2,05] 56 [2,20] 64 [2,52] 72 [2,83] 76 [2,99]...
