Montage und Installation
DE
6.1.8 Montage Parallelantrieb
EN
GEFAHR! Explosionsgefahr durch lose verlegte Adern!
FR
Nichtbeachten führt zu tödlichen oder schweren Verletzungen.
▶
IT
ES
▶
RU
NL
DK
SE
FI
PT
GR
PL
CZ
SK
HU
SL
RO
BG
LV
LT
EE
CH
▶
Vor Montage des Parallelantriebs (1) sicherstellen, dass sich beide Schalter in
KR
Null-Stellung befinden.
CN
▶

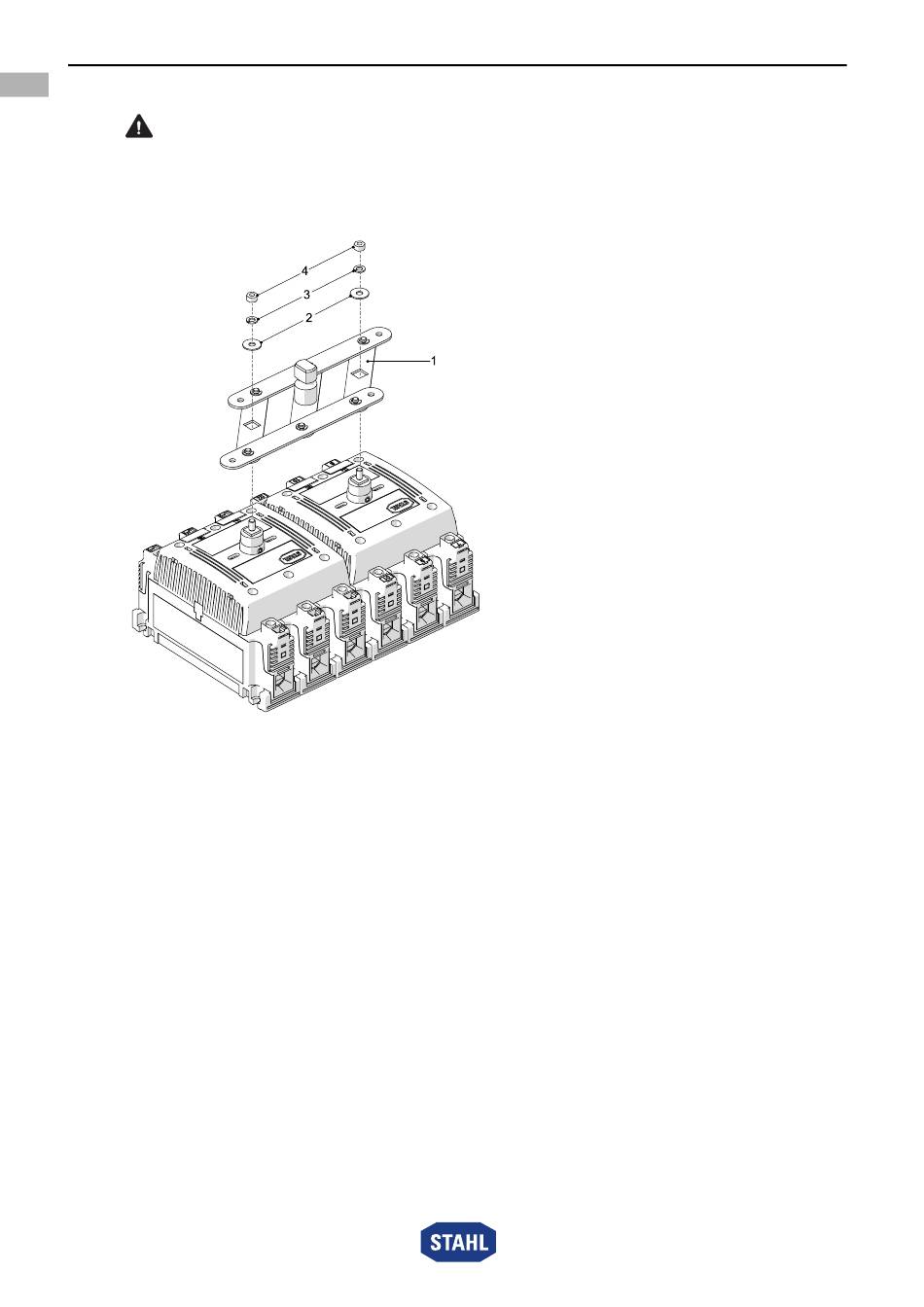

Parallelantrieb (1), Unterlegscheibe (2) und Federring (3) auf Schaltwellen der Schalter
setzen (siehe Abbildung).
▶
Muttern M6 (4) anziehen (Anzugsdrehmoment 4,5 Nm).
6.1.9 Montage Gehäusedeckel mit Betätigungsvorsatz
▶
Gehäusedeckel mit montiertem Betätigungsvorsatz der R. STAHL Schaltgeräte GmbH
senkrecht auf Gehäuse/Welle setzen.
▶
Befestigungsschrauben des Gehäusedeckels anziehen (Anzugsdrehmoment 4,5 Nm).
16
Last- und Motorschalter, Lasttrennschalter
Reihe 8544/1
Bei montierten Hilfskontakten verlaufen die angeschlossenen Adern in der Nähe
des Parallelantriebs.
Adern so verlegen, dass diese nicht vom Parallelantrieb erfasst werden können.
12440E00
168361 / 854460300010
2023-02-20·BA00·III·de·10
