Anschließen
6.2 Spannungsversorgung

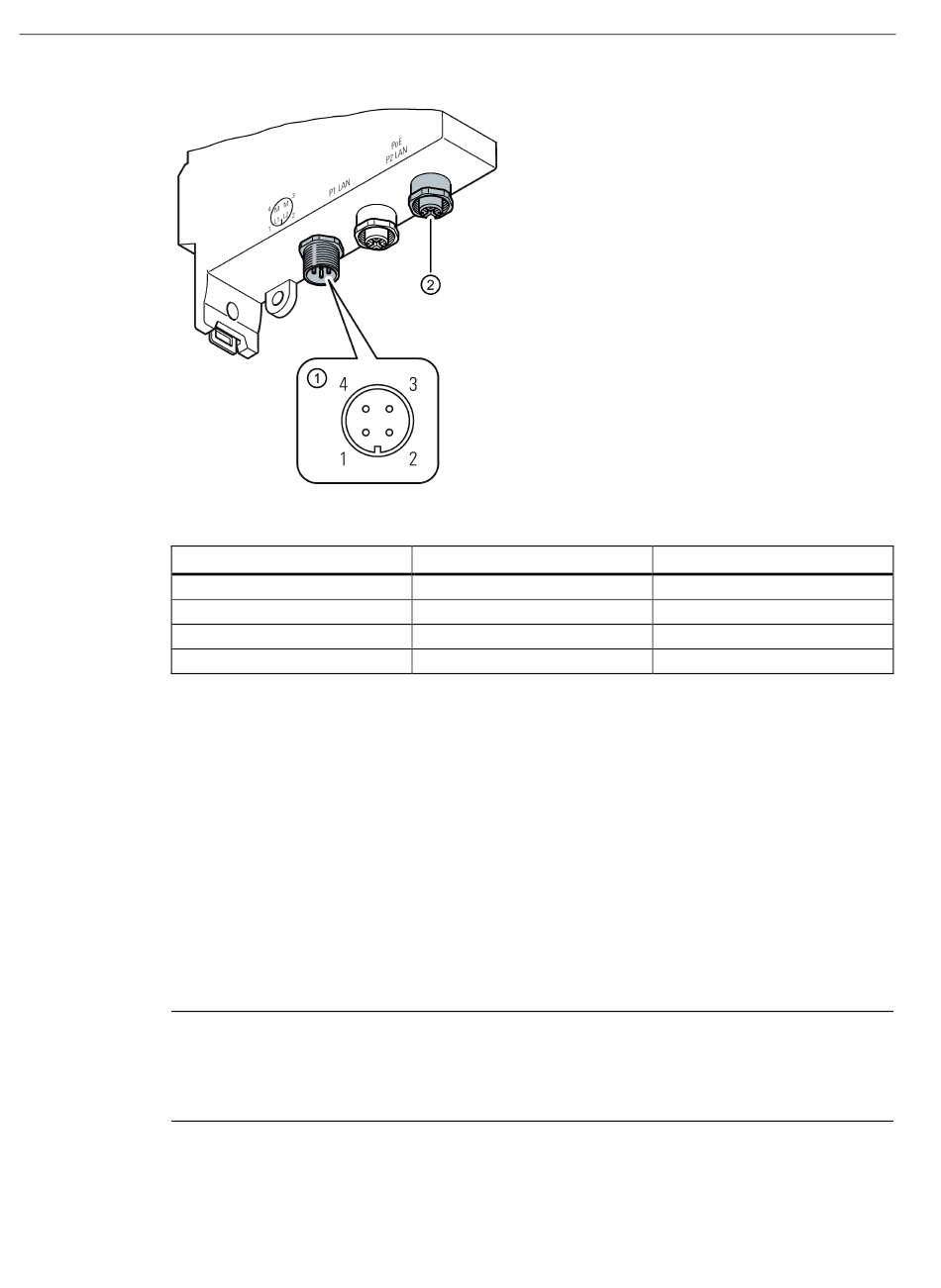

Die 4-polige M12-Buchse hat folgende Pinbelegung:
Pin
1
2
3
4
Power over Ethernet
Es gibt die folgenden beiden Varianten für die Spannungsversorgung über eine Ethernet-
Leitung:
• IEEE 802.3at Typ 1 (IEEE 802.3af)
Bei einer 8-adrigen Fast-Ethernet-Leitung erfolgt die Spannungsversorgung über die
freien Datenadern 4, 5, 7 und 8. Dies entspricht der Alternative B nach IEEE 802.3af.
• IEEE 802.3 at Typ 2
Die Spannungsversorgung erfolgt als sogenannte Phantomspeisung über die
signalführenden Adernpaare (1/2 und 3/6).
Die Geräte SCALANCE W774/W734 RJ45 unterstützen die Standards IEEE 802.3at Typ 1
(IEEE 802.3af) und IEEE 802.3 at Typ 2.
Hinweis
PoE-Spannungsversorgung deaktivieren
Bevor Sie einen Stecker ziehen, über den das Gerät über PoE mit Spannung versorgt
wird, deaktivieren Sie die entsprechende PoE-Spannungsversorgung.
56
Signal
L1+
L2+
M
M
Betriebsanleitung, 03/2022, C79000-G8900-C325-15
Belegung
DC 24 V
DC 24 V
Masse
Masse
SCALANCE W774-1 / W734-1
