SCHUNK TANDEM KSH3-S Montage- Und Betriebsanleitung
Kraftspannblock
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für SCHUNK TANDEM KSH3-S
Inhaltszusammenfassung für SCHUNK TANDEM KSH3-S

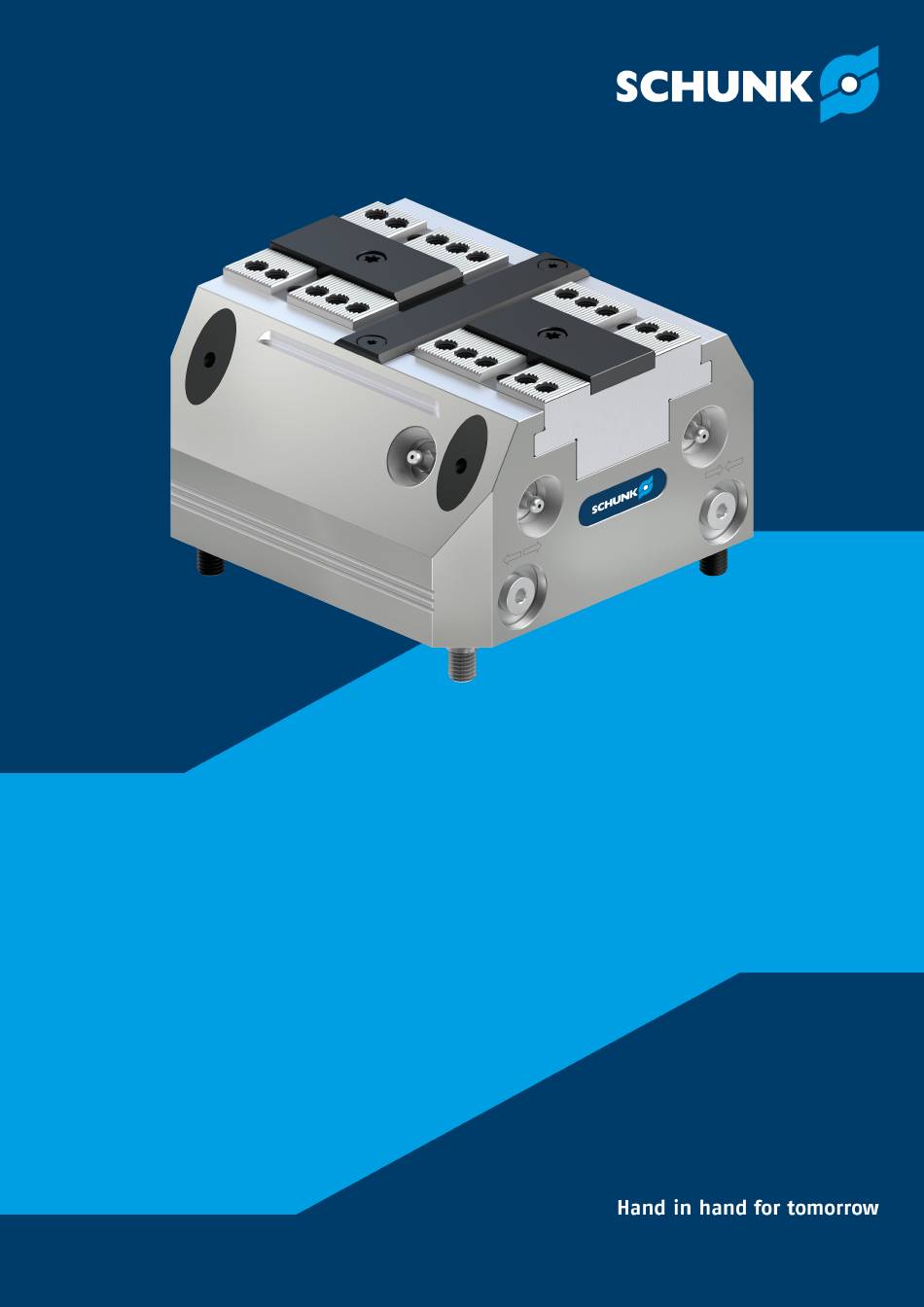

- Seite 1 Kraftspannblock TANDEM KSH3-S, KSH3-LH-S Montage- und Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 1632393 Auflage: 01.00 | 13.04.2026 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
5.2 Montage des Kraftspannblocks auf dem Maschinentisch ......19 5.3 Anschluss des Kraftspannblocks.............. 20 5.3.1 Versorgungsleitungen..............21 5.3.2 Hydraulikschaltplan..............22 6 Wartung und Pflege ................23 6.1 Hinweise ................... 23 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... - Seite 4 9 Dichtsätze, Beipacks und Stücklisten ............31 9.1 Dichtsatz Kolbenraum ................31 9.2 Beipacks ................... 31 9.3 Stücklisten..................32 10 Zusammenbauzeichnungen ..............33 10.1 KSH3-S, KSH3-LH-S ................33 11 Herstellerbescheinigung................. 34 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
-
Seite 5: Allgemein
VORSICHT Bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG Informationen zur Vermeidung von Sachschäden. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 6: Mitgeltende Unterlagen
KSH3-LH-S 100, KSH3-LH-S 160 1.4 Varianten Diese Anleitung gilt für folgende Varianten: Koordinatengefertigte Absteckbohrungen (Z) 1.5 Lieferumfang Kraftspannblock in der bestellten Variante (ohne Aufsatzbacken) Beipack (} 9.1 [/ 31]) Montage- und Betriebsanleitung 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 7: Grundlegende Sicherheitshinweise
Produkt bei Drehanwendung über 100 min ohne Rücksprache mit SCHUNK, eingesetzt wird. wenn das Produkt mit aggressiven Medien, insbesondere Säuren in Kontakt gebracht wird. wenn das Produkt bei abrasiven Strahlverfahren, insbesondere Sandstrahlen eingesetzt wird. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 8: Bauliche Veränderungen
Aluminiumlegierungen und Messing. Zusätzlich sind als Hilfs- und Betriebsstoffe Schmierfett Microgleit LP 410, Rostschutzöl Branotect und Renolit HLT2 im Produkt verbaut. Das Sicherheitsdatenblatt von Microgleit LP 410 ist unter www.schunk.com ersichtlich. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 9: Spannbacken
Das Fachpersonal ist aufgrund der fachlichen Ausbildung, Kenntnisse und Erfahrungen in der Lage, die ihm übertragenen Arbeiten auszuführen, mögliche Gefahren zu erkennen und zu vermeiden und kennt die relevanten Normen und Bestimmungen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 10: Persönliche Schutzausrüstung
2.12 Schutz bei Inbetriebnahme und Betrieb Herabfallende und herausschleudernde Bauteile Herabfallende und herausschleudernde Bauteile können zu schweren Verletzungen bis hin zum Tod führen. Durch geeignete Maßnahmen den Gefahrenbereich absichern. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 11: Hinweise Zum Sicheren Betrieb
Vor Montage-, Umbau-, Wartungs-, und Einstellarbeiten die Energiezuführungen entfernen. Sicherstellen, dass im System keine Restenergie mehr vorhanden ist. Während des Betriebs nicht in die offene Mechanik und in den Bewegungsbereich des Produkts greifen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 12: Schutz Vor Gefährlichen Bewegungen
Quetschgefahr durch Bewegung der Spannbacken an das Werkstück während des Spannvorgangs bei manuellem Be- und Entladen. Während des Spannvorgangs nicht zwischen Werkstück und Spannbacke greifen. Umsetzen der Sicherheitsfunktionen entsprechend der Risikobeurteilung des Integrators. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... - Seite 13 Durch Setzverhalten kann die Spannkraft über die Zeit geringer werden. Sicherstellen, dass der Spanndruck während der Bearbeitung des Werkstücks am Kraftpannblock anliegt. Nachspannen des Werkstücks bei manuellen oder pneumatischen Kraftspannblöcken. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
-
Seite 14: Technische Daten
Max. Backenhöhe [mm] Gewicht [kg] Spannkraft ist die arithmetische Summe der an den Spannbacken auftretenden Einzelkräfte im Abstand »H« (siehe auch Katalog). Streuung der Spannposition bei 100 aufeinanderfolgenden Spannungen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... - Seite 15 P [mm] Ø Q [mm] 10 f7 12 f7 Ø R [mm] S [mm] T [mm] U [mm] 18,7 V [mm] W [mm] X [mm] Y [mm] Z [mm] 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
- Seite 16 Technische Daten Optional Z-Variante ±0,01 mm zur Spannmitte Spannhülse ±0,04 mm zur Spannmitte Passschraube ±0,02 mm zur Spannmitte 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
-
Seite 17: Funktion
Backenpaar mittig Backenpaar max. nach rechts ausgelenkt ± X Backenausgleich Ausgleichs-Kraftspannblöcke können z.B. beim Spannen von langen Werkstücken mit mehreren Kraftspannblöcken eingesetzt werden. Standard Kraftspannblock Ausgleichender Kraftspannblock ± X Backenausgleich 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 18: Montage Und Anschluss
Anzugsdrehmomente der Ausgleichsschraube für die Befestigung des Ausgleichfutterkolbens auf dem Zylinderkolben Schraubengröße Anzugsdrehmoment M (Nm) Anzugsdrehmomente für die Befestigung des Deckels am Körper (Schrauben-Qualität A2-70) Baugröße Schraubengröße Anzugsdrehmoment M (Nm) 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 19: Montage Des Kraftspannblocks Auf Dem Maschinentisch
Maschinentisch befestigt. Die beiden Zylinderstifte (34) dienen dabei zur wiederholgenauen Ausrichtung. Nach einer Demontage des Kraftspannblocks vom Maschinentisch (z. B. nach einem Dichtungswechsel) muss dieser nicht erneut ausgerichtet werden. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 20: Anschluss Des Kraftspannblocks
Bodenseitiger Anschluss für Kühlmittelablauf oder Nutzung für Sperrluft Bodenseitiger Anschluss für Schmierung (halbseitige Versorgung links) Bodenseitiger Anschluss für Schmierung (halbseitige Versorgung rechts) Keine Verwendung Tab.: Schlauchloser Direktanschluss Spannsystem ① Adapter ② Dichtelement ③ 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 21: Versorgungsleitungen
Gewindestift (93) ersetzt werden, } 9.2 [/ 32]. Der Kraftspannblock hat zwei weitere bodenseitige Anschlüsse (6/7), die eine direkte Schmierung durch den Maschinentisch zulassen. Bei der Auslieferung sind diese Anschlüsse mit Gewindestiften (62) verschlossen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 22: Hydraulikschaltplan
Druckmanometer Stromregelventil Hydraulikversorgung ← → Backenhub „öffnen“ → ← Backenhub „schließen“ Staudruckabfrage Backenendlage „geöffnet“ (2 bar) Luftübergabe in Aufsatzbacke 1 Luftübergabe in Aufsatzbacke 2 Staudruckabfrage Backenhub „geschlossen“ (2 bar) 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 23: Wartung Und Pflege
Alternativ zum microGLEIT LP 410 kann auch LINOMAX plus verwendet werden. Die angegebenen Spannkräfte beziehen sich jedoch ausschließlich auf das von SCHUNK eingesetzte microGLEIT LP 410. Beim Einsatz von LINOMAX plus können die Spannkräfte geringer ausfallen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 24: Wartungsarbeiten
NLGI 2 Klassifizierung geeignet sein. Abschmieren nur in geöffneter Stellung. Nach dem Abschmieren den kompletten Hub mehrmals durchfahren. Zu verwendendes Schmierfett und Schmierintervalle, [/ 23]. } 6.3 Baugröße Fettmenge (pro Anschluss) [cm³] 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 25: Grundreinigung
Spannsystem vom Maschinentisch abmontieren. Bei Verwendung von Spannhülsen (85) diese aus dem Gehäuse entfernen. Schrauben (64) entfernen und Abdeckleiste (8) abnehmen. Schrauben (66) entfernen und Führungsleisten (6) abnehmen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... - Seite 26 Auf Einbaulage der Grundbacken (Pos. 2) und des Futterkolbens (3) achten. Anzugsdrehmomente für Schrauben beachten [/ 18]. } 5.1 Nach Abschluss des Zusammenbaus eine Dichtheitsprüfung und eine Funktionsprüfung durchführen. [/ 27]. } 6.4.3 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
-
Seite 27: Dichtheitsprüfung Des Hydrauliksystems
Maßnahmen bei Undichtigkeit des Hydrauliksystems Ist das Spannsystem undicht, zuerst die Verschraubungen überprüfen. Undichte Verschraubungen müssen abgedichtet werden. Sind die Verschraubungen dicht, die Dichtungen im Kraftspannblock überprüfen und gegebenenfalls auswechseln, } 9.1 [/ 31]. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 28: Montagevorrichtungen Kolbendichtungen
B Spreizhülse Werkstoff: POM, NYLON® oder ähnliche +0,3 KSH3 Kolben-Ø 34,64 30,64 26,64 3x120° 55,22 51,22 47,22 4x90° C Kalibrierhülse Werkstoff: Stahl ±1 KSH3 Kolben-Ø 43,05 35,05 66,05 58,05 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 29: Fehlerbehebung
An den Schmiernippeln mit microGLEIT LP 410 abschmieren } 6 [/ 23] Der Kraftspannblock bewegt sich ruckartig Mögliche Ursache Maßnahmen zur Behebung Stahlführungen an den Gleitflächen sind Siehe Kapitel »Wartung und Pflege« } 6 [/ 23] nicht gefettet 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 30: Lagerung
Produkt in einem passenden Transportbehälter einlagern. Produkt nur in trockenen Räumen lagern. Produkt vor zu großen Temperaturschwankungen schützen. HINWEIS: Vor einer Wiederinbetriebnahme Produkt und sämtliche Anbauteile reinigen, auf Beschädigungen, Funktionalität und Dichtheit prüfen. 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 31: Dichtsätze, Beipacks Und Stücklisten
Wartung auszutauschen. Der Dichtsatz kann nur komplett bestellt werden. 9.2 Beipacks Beipack * Identnummer Baugröße 100 1446556 Baugröße 160 1446558 * Enthaltene Positionen siehe Hinweis Z im folgenden Kapitel Stücklisten 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 32: Stücklisten
* Einzelteile sind aufeinander abgestimmt und können nicht vom Kunden ausgetauscht werden. Legende Stückliste 100 bei Baugröße 100 im Dichtsatz Kolbenraum enthalten 160 bei Baugröße 160 im Beipack enthalten 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 33: Zusammenbauzeichnungen
Zusammenbauzeichnungen 10 Zusammenbauzeichnungen 10.1 KSH3-S, KSH3-LH-S Zentrierung mit Passschrauben Zentrierung mit Spannhülsen Zentrierung mit Zylinderstiften (Z-Variante) 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393... -
Seite 34: Herstellerbescheinigung
TANDEM Typenbezeichnung: KSH, KRH, HZS Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: eine Risikobeurteilung in Anlehnung an ISO 12100:2010 durchgeführt worden ist. - Seite 35 01.00 | TANDEM KSH3-S, KSH3-LH-S | Kraftspannblock | de | 1632393...
- Seite 36 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
