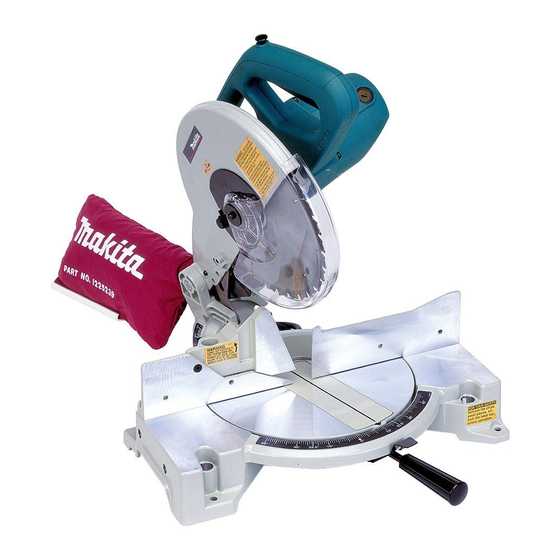

Makita LS1040 Bedienungsanleitung
Kapp-und gehrungssäge
Vorschau ausblenden
Andere Handbücher für LS1040:
- Betriebsanleitung (105 Seiten) ,
- Bedienungsanleitung (89 Seiten) ,
- Betriebsanleitung (92 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
EN
Compound Miter Saw
Комбінована торцювальна
UK
пила
Ukośnica
PL
Ferăstrău pentru tăieri oblice
RO
combinate
DE
Kapp-und Gehrungssäge
Kombinált gérvágó
HU
Zložená píla na zrezávanie
SK
CS
Pokosová pila
LS1040
LS1040S
LS1040F
LS1040FS
ІНСТРУКЦІЯ З
INSTRUKCJA OBSŁUGI
HASZNÁLATI KÉZIKÖNYV
8
18
29
40
51
63
73
83
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Makita LS1040
Inhaltszusammenfassung für Makita LS1040
-
Seite 1: Inhaltsverzeichnis
Комбінована торцювальна ІНСТРУКЦІЯ З пила ЕКСПЛУАТАЦІЇ Ukośnica INSTRUKCJA OBSŁUGI Ferăstrău pentru tăieri oblice MANUAL DE INSTRUCŢIUNI combinate Kapp-und Gehrungssäge BEDIENUNGSANLEITUNG Kombinált gérvágó HASZNÁLATI KÉZIKÖNYV Zložená píla na zrezávanie NÁVOD NA OBSLUHU Pokosová pila NÁVOD K OBSLUZE LS1040 LS1040S LS1040F LS1040FS... - Seite 2 9 x 2 185 mm 219 mm Fig.1 Fig.5 Fig.2 Fig.6 Fig.3 Fig.7 Fig.4 Fig.8...
- Seite 3 Fig.9 Fig.13 Fig.10 Fig.14 Fig.11 Fig.15 Fig.12 Fig.16...
- Seite 4 Fig.21 Fig.17 Fig.22 Fig.18 Fig.23 Fig.19 Fig.24 Fig.20...
- Seite 5 Fig.25 Fig.29 Fig.26 Fig.30 Fig.27 Fig.31 Fig.28 Fig.32...
- Seite 6 Fig.33 Fig.37 Fig.34 Fig.38 Fig.35 Fig.39 Fig.36 Fig.40...
- Seite 7 Fig.41 Fig.42 Fig.43 Fig.44...
-
Seite 51: Technische Daten
DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell LS1040 / LS1040S LS1040F / LS1040FS Sägeblattdurchmesser 255 mm - 260 mm Lochdurchmesser Für alle Länder außerhalb 25,4 mm, 25 mm oder 30 mm (länderspezifisch) Europas Für europäische Länder 30 mm Max. Schnittfugenbreite des Sägeblatts 3,2 mm Max. -
Seite 52: Stromversorgung
250 V Schwingungsgesamtwert (Drei-Achsen-Vektorsumme) ermittelt gemäß EN62841-3-9: Schwingungsemission (a ): 2,5 m/s oder weniger Für Modell LS1040 Messunsicherheit (K): 1,5 m/s Schaltvorgänge von Elektrogeräten verursachen HINWEIS: Der (Die) angegebene(n) Spannungsschwankungen. Der Betrieb dieses Gerätes Vibrationsgesamtwert(e) wurde(n) im Einklang mit der unter ungünstigen Netzstrombedingungen kann sich... -
Seite 53: Sicherheitsanweisungen Für Gehrungssägen
Bewahren Sie alle Warnungen Benutzen Sie die Säge nicht eher, bis sämt- liche Werkzeuge, Holzabfälle usw. außer und Anweisungen für spätere dem Werkstück vom Tisch weggeräumt sind. Bezugnahme auf. Kleine Bruchstücke, lose Holzstücke oder andere Objekte, die das rotierende Sägeblatt berühren, Der Ausdruck „Elektrowerkzeug“... - Seite 54 16. Falls das Werkstück oder das Sägeblatt einge- Halten Sie Ihre Hände von der Schnittlinie des klemmt wird, schalten Sie die Gehrungssäge Sägeblatts fern. Vermeiden Sie die Berührung aus. Warten Sie, bis alle beweglichen Teile eines auslaufenden Sägeblatts. Es kann auch zum Stillstand gekommen sind, und ziehen Sie in diesem Zustand noch schwere Verletzungen dann den Stecker von der Stromquelle ab und/...
-
Seite 55: Montage Der Zusatzplatte
Wenn sich der Blattschutz mit der Zeit oder durch Verletzungen. Sonneneinstrahlung verfärbt, wenden Sie sich an ein ► Abb.5: 1. Bolzen Makita-Servicecenter, um einen neuen Blattschutz zu erhalten. ENTFERNEN SIE DEN SCHUTZ NICHT UND MACHEN SIE IHN NICHT UNWIRKSAM. ► Abb.7: 1. Blattschutz... -
Seite 56: Beibehaltung Der Maximalen Schnittleistung
Uhrzeigersinn. Drehen Sie den Drehteller, während Personenschäden führen. Lassen Sie das Werkzeug Sie den Arretierhebel niederdrücken. Bewegen Sie den von einer Makita-Kundendienststelle ordnungsgemäß Griff, bis der Zeiger auf den gewünschten Winkel der reparieren, BEVOR Sie es weiter benutzen. Gehrungswinkelskala zeigt, und ziehen Sie dann den Griff durch Drehung im Uhrzeigersinn fest. -
Seite 57: Anschalten Der Lampe
Verletzungen kommen kann. Werkzeug ausgeschaltet und vom Stromnetz getrennt ist. Anschalten der Lampe • Verwenden Sie nur den mitgelieferten Makita- Steckschlüssel zum Montieren und Demontieren Nur für Modell LS1040F / LS1040FS des Sägeblatts. Anderenfalls besteht die Gefahr, ► Abb.15: 1. Lichtschalter dass die Sechskantschraube zu fest oder unzu- reichend angezogen wird. -
Seite 58: Zusatzanschlag
► Abb.26: 1. Schraubklemmenarm 2. Stehbolzen 3. Gehrungsanschlag Um saubere Schneidarbeiten durchzuführen, schließen 4. Halterung 5. Halterungssatz Sie ein Makita-Sauggerät an. 6. Schraubklemmenknopf 7. Schraube ► Abb.21 Die Vertikal-Schraubklemme kann an zwei Positionen entweder auf der linken oder rechten Seite des... - Seite 59 Horizontal-Schraubklemme ARBEIT (optionales Zubehör) VORSICHT: ► Abb.27: 1. Schraubklemmenknopf 2. Projektion 3. Schraubklemmenschaft 4. Fuß • Achten Sie vor der Verwendung darauf, dass der Handgriff aus der abgesenkten Stellung Die Horizontal-Schraubklemme kann auf der linken gelöst wird, indem Sie den Anschlagstift ziehen. oder der rechten Seite des Gleitschuhs befestigt werden.
-
Seite 60: Schneiden Von Aluminiumprofilen
Zwischenbrett VORSICHT: • Achten Sie bei Neigungsschnitten immer darauf, Durch das Benutzen eines Zwischenbretts kön- dass sich das Sägeblatt in Neigungsrichtung nen Sie die Werkstücke ausrissfrei sägen. Die nach unten bewegt. Halten Sie die Hände vom Bohrungen im Gehrungsanschlag dienen als Weg des Sägeblatts fern. -
Seite 61: Wartung
Position drücken, wie links gezeigt. Ziehen Sie dann die Sechskantschrauben des Ziehen Sie die Leuchtstoffröhre heraus und ersetzen Gehrungsanschlags von rechts der Reihe nach fest. Sie sie gegen eine originale neue von Makita. ► Abb.37: 1. Einstelldreieck 2. Griff 3. Gehrungsanschlag 61 DEUTSCH... -
Seite 62: Nach Der Verwendung
Zubehörs benötigen, wenden Sie sich bitte an Ihre örtliche Servicestelle der Firma Makita. • Sägeblatt mit Stahl- und Hartmetallspitzen (Besuchen Sie unsere Website, oder wenden Sie sich an Ihren Makita-Händler vor Ort, um zu erfah- ren, welche Sägeblätter für das zu schneidende Material korrekt sind.) • Zusatzplatte •...
