GERÄTEBESCHREIBUNG
2

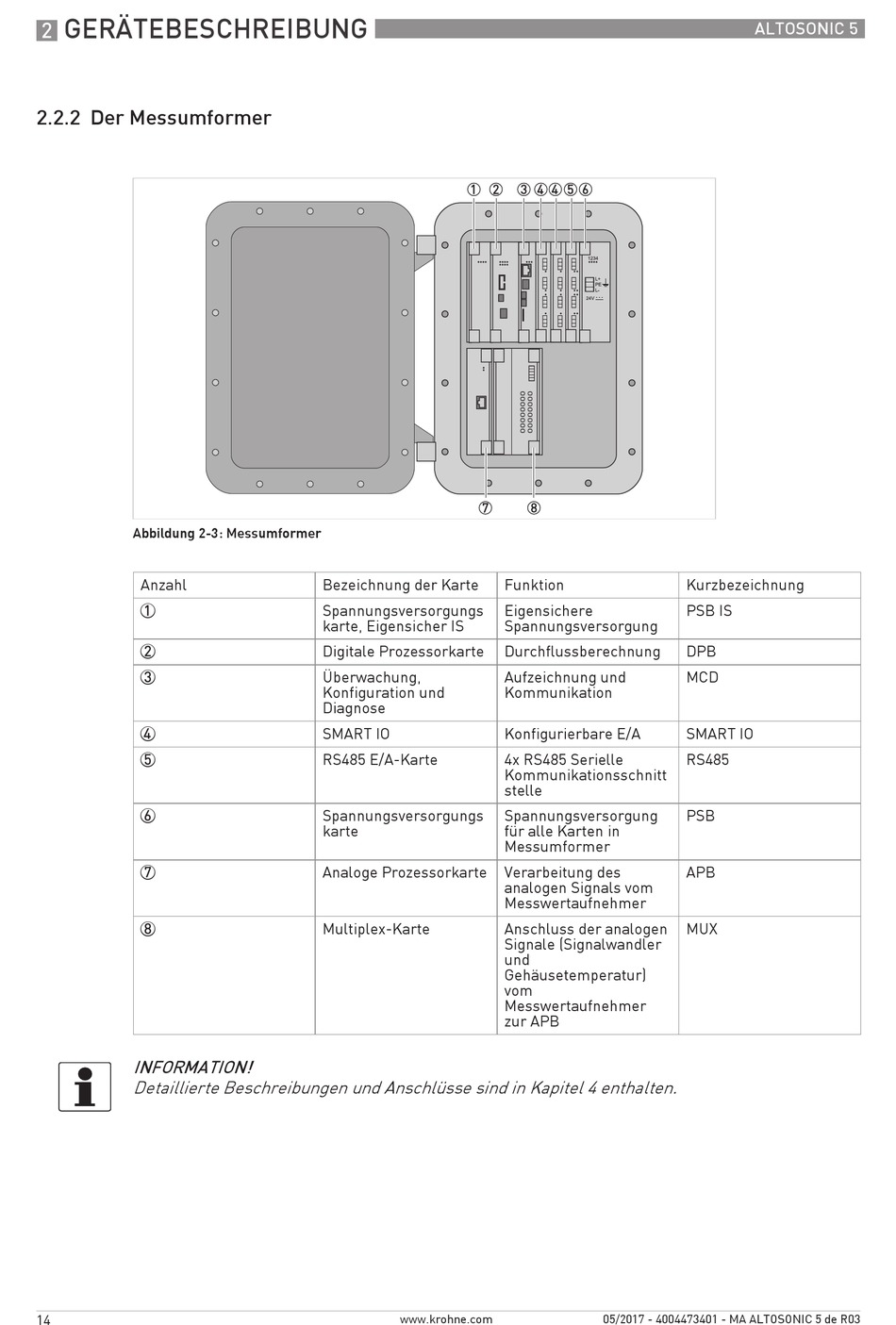

2.2.2 Der Messumformer

Abbildung 2-3: Messumformer
Anzahl
1
2
3
4
5
6
7
8
INFORMATION!
Detaillierte Beschreibungen und Anschlüsse sind in Kapitel 4 enthalten.
14
Bezeichnung der Karte
Spannungsversorgungs
karte, Eigensicher IS
Digitale Prozessorkarte
Überwachung,
Konfiguration und
Diagnose
SMART IO
RS485 E/A-Karte
Spannungsversorgungs
karte
Analoge Prozessorkarte
Multiplex-Karte
www.krohne.com
Funktion
Eigensichere
Spannungsversorgung
Durchflussberechnung
Aufzeichnung und
Kommunikation
Konfigurierbare E/A
4x RS485 Serielle
Kommunikationsschnitt
stelle
Spannungsversorgung
für alle Karten in
Messumformer
Verarbeitung des
analogen Signals vom
Messwertaufnehmer
Anschluss der analogen
Signale (Signalwandler
und
Gehäusetemperatur)
vom
Messwertaufnehmer
zur APB
05/2017 - 4004473401 - MA ALTOSONIC 5 de R03
ALTOSONIC 5
Kurzbezeichnung
PSB IS
DPB
MCD
SMART IO
RS485
PSB
APB
MUX
