ALTOSONIC 5

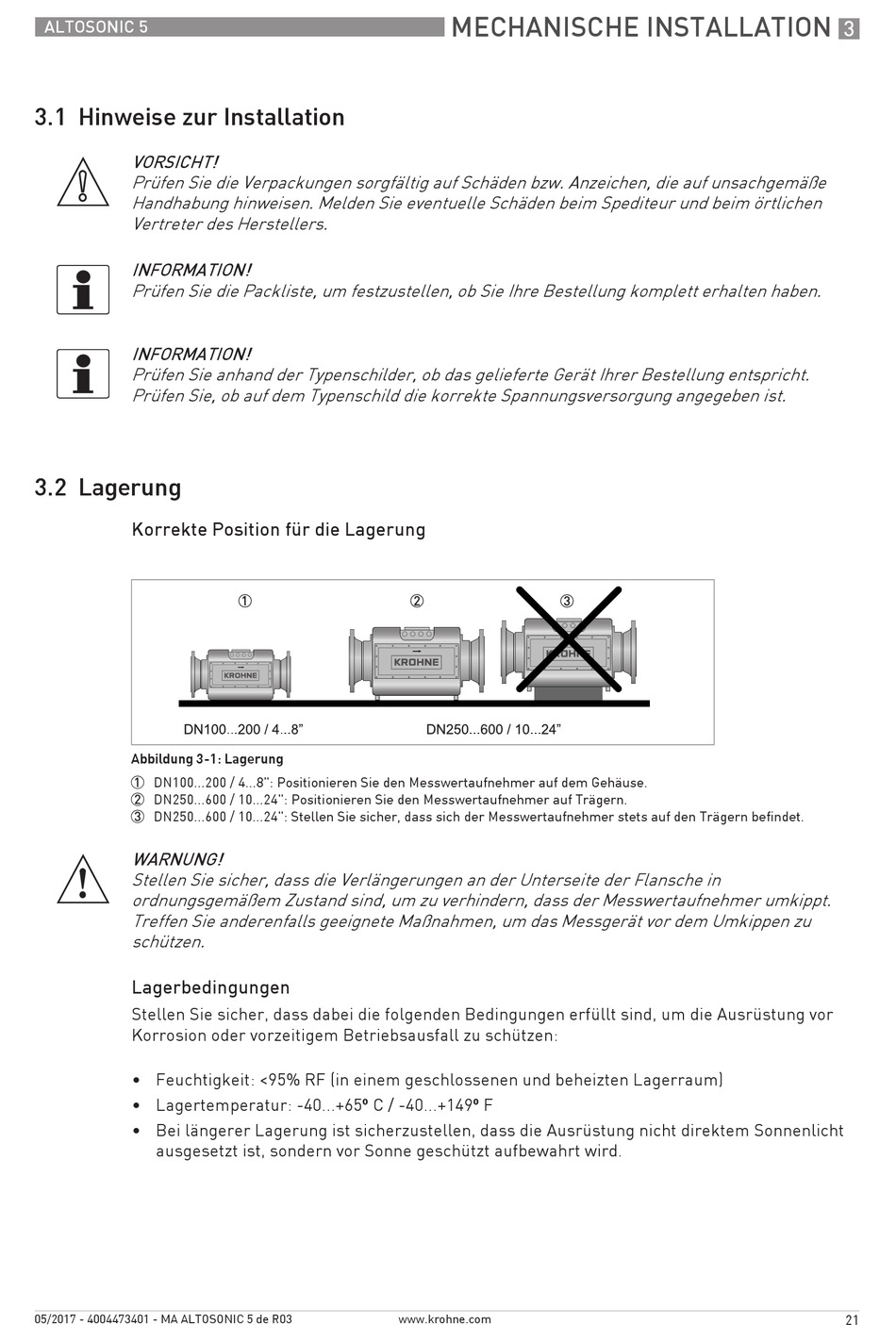

3.1 Hinweise zur Installation

VORSICHT!
Prüfen Sie die Verpackungen sorgfältig auf Schäden bzw. Anzeichen, die auf unsachgemäße
Handhabung hinweisen. Melden Sie eventuelle Schäden beim Spediteur und beim örtlichen
Vertreter des Herstellers.
INFORMATION!
Prüfen Sie die Packliste, um festzustellen, ob Sie Ihre Bestellung komplett erhalten haben.
INFORMATION!
Prüfen Sie anhand der Typenschilder, ob das gelieferte Gerät Ihrer Bestellung entspricht.
Prüfen Sie, ob auf dem Typenschild die korrekte Spannungsversorgung angegeben ist.

3.2 Lagerung

Korrekte Position für die Lagerung
Abbildung 3-1: Lagerung
1 DN100...200 / 4...8": Positionieren Sie den Messwertaufnehmer auf dem Gehäuse.
2 DN250...600 / 10...24": Positionieren Sie den Messwertaufnehmer auf Trägern.
3 DN250...600 / 10...24": Stellen Sie sicher, dass sich der Messwertaufnehmer stets auf den Trägern befindet.
WARNUNG!
Stellen Sie sicher, dass die Verlängerungen an der Unterseite der Flansche in
ordnungsgemäßem Zustand sind, um zu verhindern, dass der Messwertaufnehmer umkippt.
Treffen Sie anderenfalls geeignete Maßnahmen, um das Messgerät vor dem Umkippen zu
schützen.

Lagerbedingungen

Stellen Sie sicher, dass dabei die folgenden Bedingungen erfüllt sind, um die Ausrüstung vor
Korrosion oder vorzeitigem Betriebsausfall zu schützen:
• Feuchtigkeit: <95% RF (in einem geschlossenen und beheizten Lagerraum)
• Lagertemperatur: -40...+65º C / -40...+149º F
• Bei längerer Lagerung ist sicherzustellen, dass die Ausrüstung nicht direktem Sonnenlicht
ausgesetzt ist, sondern vor Sonne geschützt aufbewahrt wird.
