MODBUS - BESCHREIBUNG UND KONFIGURATION
10

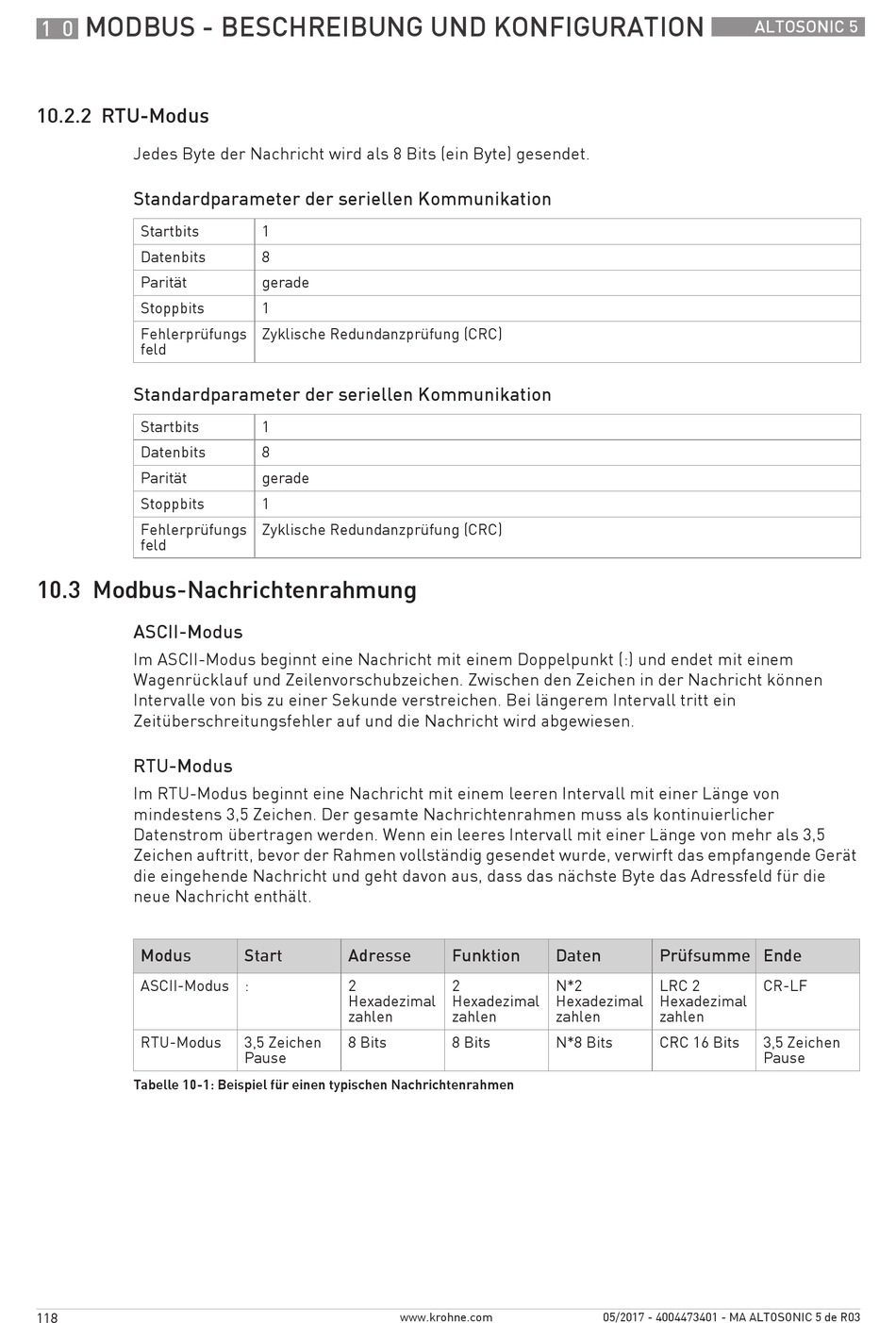

10.2.2 RTU-Modus

Jedes Byte der Nachricht wird als 8 Bits (ein Byte) gesendet.
Standardparameter der seriellen Kommunikation
Startbits
Datenbits
Parität
Stoppbits
Fehlerprüfungs
feld
Standardparameter der seriellen Kommunikation
Startbits
Datenbits
Parität
Stoppbits
Fehlerprüfungs
feld

10.3 Modbus-Nachrichtenrahmung

ASCII-Modus
Im ASCII-Modus beginnt eine Nachricht mit einem Doppelpunkt (:) und endet mit einem
Wagenrücklauf und Zeilenvorschubzeichen. Zwischen den Zeichen in der Nachricht können
Intervalle von bis zu einer Sekunde verstreichen. Bei längerem Intervall tritt ein
Zeitüberschreitungsfehler auf und die Nachricht wird abgewiesen.
RTU-Modus
Im RTU-Modus beginnt eine Nachricht mit einem leeren Intervall mit einer Länge von
mindestens 3,5 Zeichen. Der gesamte Nachrichtenrahmen muss als kontinuierlicher
Datenstrom übertragen werden. Wenn ein leeres Intervall mit einer Länge von mehr als 3,5
Zeichen auftritt, bevor der Rahmen vollständig gesendet wurde, verwirft das empfangende Gerät
die eingehende Nachricht und geht davon aus, dass das nächste Byte das Adressfeld für die
neue Nachricht enthält.
Modus
ASCII-Modus :
RTU-Modus
Tabelle 10-1: Beispiel für einen typischen Nachrichtenrahmen
118
1
8
gerade
1
Zyklische Redundanzprüfung (CRC)
1
8
gerade
1
Zyklische Redundanzprüfung (CRC)
Start Adresse
2
Hexadezimal
zahlen
3,5 Zeichen 8 Bits
Pause
