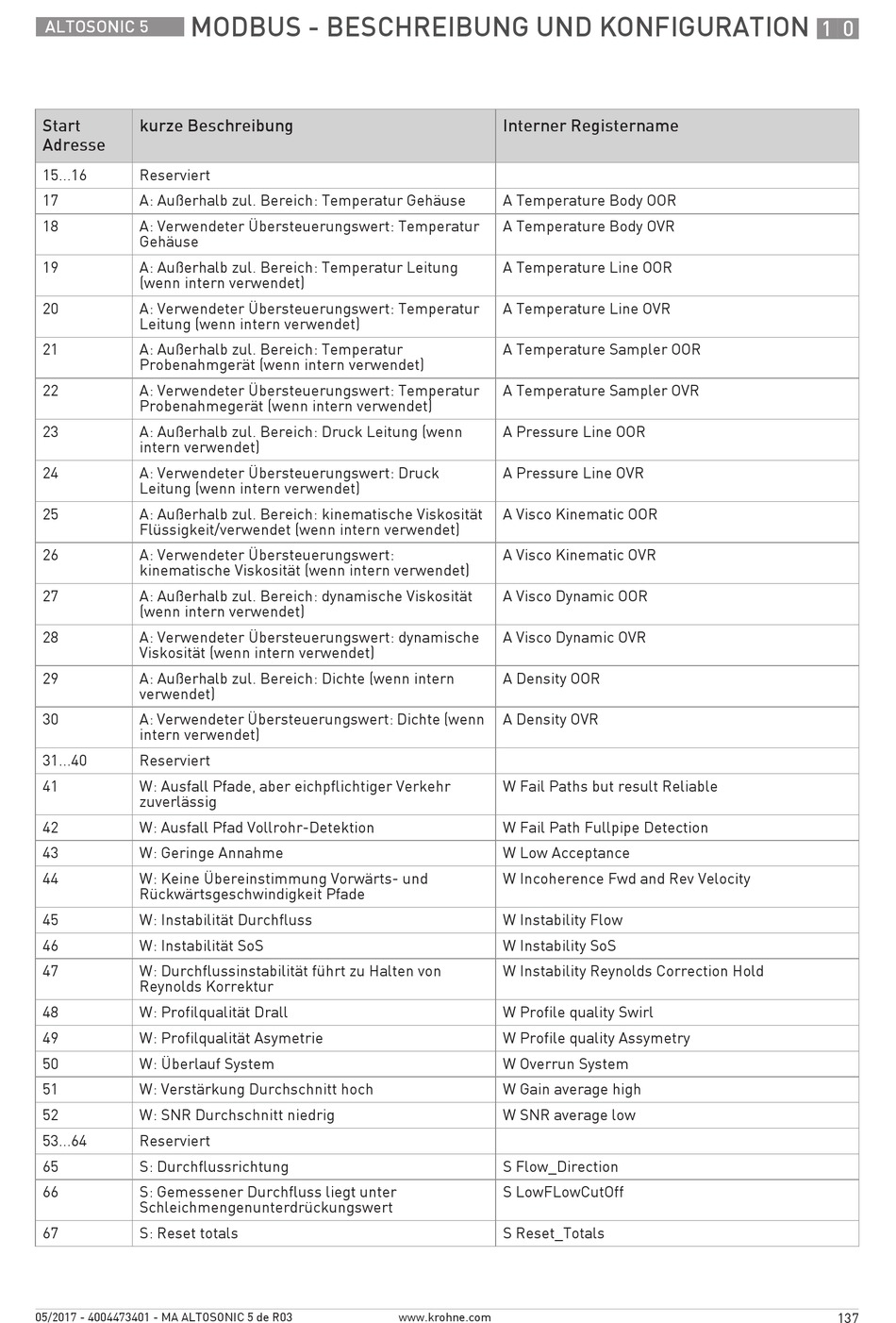

KROHNE ALTOSONIC 5 Handbuch Seite 137

MODBUS - BESCHREIBUNG UND KONFIGURATION
ALTOSONIC 5
Start kurze Beschreibung
Adresse
15...16 Reserviert
17 A: Außerhalb zul. Bereich: Temperatur Gehäuse
18 A: Verwendeter Übersteuerungswert: Temperatur
Gehäuse
19 A: Außerhalb zul. Bereich: Temperatur Leitung
(wenn intern verwendet)
20 A: Verwendeter Übersteuerungswert: Temperatur
Leitung (wenn intern verwendet)
21 A: Außerhalb zul. Bereich: Temperatur
Probenahmgerät (wenn intern verwendet)
22 A: Verwendeter Übersteuerungswert: Temperatur
Probenahmegerät (wenn intern verwendet)
23 A: Außerhalb zul. Bereich: Druck Leitung (wenn
intern verwendet)
24 A: Verwendeter Übersteuerungswert: Druck
Leitung (wenn intern verwendet)
25 A: Außerhalb zul. Bereich: kinematische Viskosität
Flüssigkeit/verwendet (wenn intern verwendet)
26 A: Verwendeter Übersteuerungswert:
kinematische Viskosität (wenn intern verwendet)
27 A: Außerhalb zul. Bereich: dynamische Viskosität
(wenn intern verwendet)
28 A: Verwendeter Übersteuerungswert: dynamische
Viskosität (wenn intern verwendet)
29 A: Außerhalb zul. Bereich: Dichte (wenn intern
verwendet)
30 A: Verwendeter Übersteuerungswert: Dichte (wenn
intern verwendet)
31...40 Reserviert
41 W: Ausfall Pfade, aber eichpflichtiger Verkehr
zuverlässig
42 W: Ausfall Pfad Vollrohr-Detektion
43 W: Geringe Annahme
44 W: Keine Übereinstimmung Vorwärts- und
Rückwärtsgeschwindigkeit Pfade
45 W: Instabilität Durchfluss
46 W: Instabilität SoS
47 W: Durchflussinstabilität führt zu Halten von
Reynolds Korrektur
48 W: Profilqualität Drall
49 W: Profilqualität Asymetrie
50 W: Überlauf System
51 W: Verstärkung Durchschnitt hoch
52 W: SNR Durchschnitt niedrig
53...64 Reserviert
65 S: Durchflussrichtung
66 S: Gemessener Durchfluss liegt unter
Schleichmengenunterdrückungswert
67 S: Reset totals
05/2017 - 4004473401 - MA ALTOSONIC 5 de R03
Interner Registername
A Temperature Body OOR
A Temperature Body OVR
A Temperature Line OOR
A Temperature Line OVR
A Temperature Sampler OOR
A Temperature Sampler OVR
A Pressure Line OOR
A Pressure Line OVR
A Visco Kinematic OOR
A Visco Kinematic OVR
A Visco Dynamic OOR
A Visco Dynamic OVR
A Density OOR
A Density OVR
W Fail Paths but result Reliable
W Fail Path Fullpipe Detection
W Low Acceptance
W Incoherence Fwd and Rev Velocity
W Instability Flow
W Instability SoS
W Instability Reynolds Correction Hold
W Profile quality Swirl
W Profile quality Assymetry
W Overrun System
W Gain average high
W SNR average low
S Flow_Direction
S LowFLowCutOff
S Reset_Totals
