Technische Information

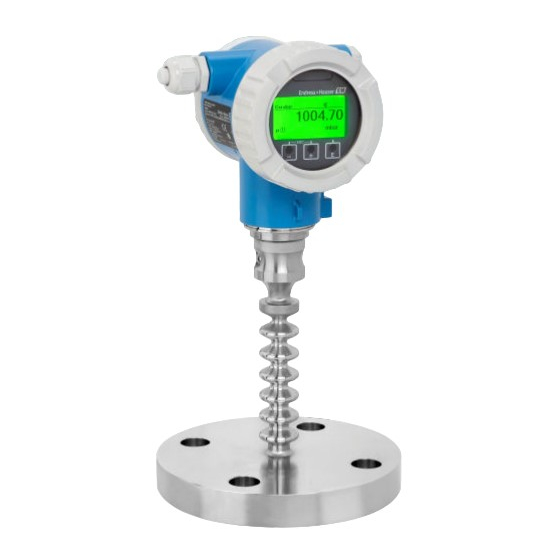

Cerabar PMP71B
Prozessdruck- und Füllstandsmessung in
Flüssigkeiten oder Gasen
Digitaler Druckmessumformer mit metallischer
Prozessmembrane
Anwendungsbereiche
• Druckmessbereiche: bis zu 700 bar (10 500 psi)
• Prozesstemperaturen: bis zu 400 °C (752 °F) mit Druckmittler
• Genauigkeit: bis zu ±0,025%
Vorteile
Die neue Cerabar Generation bringt einen robusten Drucktransmitter auf den Markt,
der zahlreiche Vorteile verbindet: Einfachste Vorort- und Fernbedienung, zustandso-
rientierte Wartung und intelligente Sicherheit in Prozessen. Die Firmware ist so kon-
zipiert, dass die Handhabung äußerst einfach ist. Eine intuitive und klare
Assistenten-Navigation führt den Benutzer durch die Inbetriebnahme und Verifizie-
rung des Geräts. Die Bluetooth Anbindung ermöglicht eine sichere Bedienung auch
aus der Ferne. Das große Display mit Hintergrundbeleuchtung garantiert eine exzell-
ente Ablesbarkeit. Das Softwarepaket Heartbeat Technology bietet eine Verifizie-
rungs- und Überwachungsfunktion auf Abruf, um unerwünschte Anomalien zu
erkennen. Zu den unerwünschten Anomalien gehören beispielsweise dynamische
Druckstöße oder Änderungen der Versorgungsspannung.
