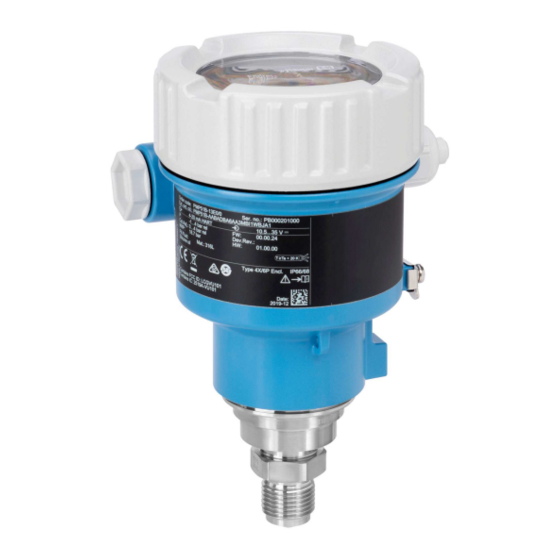

Endress+Hauser Cerabar PMP51B Betriebsanleitung
Prozessdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Cerabar PMP51B:
- Betriebsanleitung (88 Seiten) ,
- Technische information (68 Seiten) ,
- Kurzanleitung (40 Seiten)
Verwandte Anleitungen für Endress+Hauser Cerabar PMP51B
Inhaltszusammenfassung für Endress+Hauser Cerabar PMP51B
- Seite 1 Products Solutions Services BA02011P/00/DE/03.21 71518762 2021-03-30 01.00.zz (Gerätefirmware) Betriebsanleitung Cerabar PMP51B Prozessdruckmessung HART...
- Seite 2 Sicherheitshinweise im Dokument sorgfältig lesen Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem entwick- lungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erweiterun- gen dieser Anleitung gibt die Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMP51B HART Inhaltsverzeichnis Inhaltsverzeichnis Messgrößen via HART-Protokoll ..Hinweise zum Dokument ... 5 Dokumentfunktion ..... - Seite 4 Inhaltsverzeichnis Cerabar PMP51B HART Stichwortverzeichnis ....77 Endress+Hauser...
-
Seite 5: Hinweise Zum Dokument
Cerabar PMP51B HART Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung. -
Seite 6: Symbole In Grafiken
Hinweise zum Dokument Cerabar PMP51B HART Zusätzliche Informationen: Verweis auf Dokumentation: Verweis auf Seite: Handlungsschritte: Ergebnis eines Handlungsschritts: 1.2.4 Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... 1.2.5 Symbole am Gerät Sicherheitshinweis: Beachten Sie die Sicherheitshinweise in der zugehörigen Betriebsanleitung. -
Seite 7: Abkürzungsverzeichnis
Cerabar PMP51B HART Hinweise zum Dokument Abkürzungsverzeichnis A0029505 OPL: Die OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druck- schwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessan- schluss zu beachten. Druck- Temperaturabhängigkeit beachten. -
Seite 8: Dokumentation
Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® Die Bluetooth®-Wortmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc. und jede Verwendung dieser Marken durch Endress+Hauser ist lizensiert. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind. -
Seite 9: Grundlegende Sicherheitshinweise
Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungs- gemäßer Verwendung entstehen. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung. Arbeitssicherheit Bei Arbeiten am und mit dem Gerät:... -
Seite 10: Produktsicherheit
Handbuch zur Funktionalen Sicherheit beachtet werden. IT-Sicherheit Eine Gewährleistung durch Endress+Hauser ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsme- chanismen, um es gegen versehentliche Veränderung der Einstellungen zu schützen. IT- Sicherheitsmaßnahmen gemäß... -
Seite 11: Produktbeschreibung
Cerabar PMP51B HART Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Metallische Prozessmembrane Messgerät Standard (ohne Druckmittler) A0043089 Messelement Kanal mit Füllflüssigkeit Metallische Prozessmembrane Druck Der Prozessdruck lenkt die metallische Prozessmembrane des Sensors aus. Eine Füllflüs- sigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnologie). -
Seite 12: Messgerät Mit Druckmittler
Produktbeschreibung Cerabar PMP51B HART Messgerät mit Druckmittler A0043583 Messelement Innenliegende Prozessmembrane Kanal mit Füllflüssigkeit Metallische Prozessmembrane Druck Der Prozessdruck wirkt auf die Prozessmembrane des Druckmittlers und wird von einer Druckmittlerfüllflüssigkeit auf die innenliegende Prozessmembrane übertragen. Die innen- liegende Prozessmembrane wird ausgelenkt. Eine Füllflüssigkeit überträgt den Druck auf das Messelement auf dem sich eine Widerstandmessbrücke befindet. -
Seite 13: Füllstandsmessung (Pegel, Volumen Und Masse)
Cerabar PMP51B HART Produktbeschreibung 3.1.2 Füllstandsmessung (Pegel, Volumen und Masse) Messgerät Standard (ohne Druckmittler) ρ g A0038343 Höhe (Füllstand) Druck ρ Dichte des Messstoffs Gravitationskonstante Messgerät mit Druckmittler ρ g A0038342 1 Beispielhafte Darstellung: Druckmittler mit Kapillare Höhe (Füllstand) Druck ρ... -
Seite 14: Warenannahme Und Produktidenti
• Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Sind die Dokumentationen vorhanden? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Rücksprache mit Endress+Hauser hal- ten. 4.1.1 Lieferumfang Im Lieferumfang ist enthalten: •... -
Seite 15: Lagerung Und Transport
Cerabar PMP51B HART Warenannahme und Produktidentifizierung Order code: Ser. no.: Ext. ord. cd.: Cal./Adj.: Dev.Rev.: MWP: Fill Fluid: Mat.: Date: Ord.cd.: Ser. no.: Ext.ord.cd.: Cal./Adj.: MWP: Mat.: Date: Fill Fluid: A0038163 Herstellername und Gerätename Adresse des Zertifikatshalters und Herstellungsland Bestellcode und Seriennummer... -
Seite 16: Montage
Manometer montiert (DIN EN837-2) • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, Gehäuse und Vor- Ort-Anzeige ausrichten • Für die Montage des Messgeräts an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an • Spülringe für Flansche, Flansch- und Zellendruckmittler verwenden, wenn Messstoffab- lagerungen oder Verstopfungen an der Prozessmembrane zu befürchten sind... -
Seite 17: Einbauhinweise Für Geräte Mit Druckmittlern
Cerabar PMP51B HART Montage 5.1.4 Einbauhinweise für Geräte mit Druckmittlern HINWEIS Falsche Handhabung! Beschädigung des Geräts! ‣ Druckmittler und Drucktransmitter bilden ein geschlossenes, kalibriertes System, das mit Druckmittler-Füllflüssigkeit befüllt wurde. Die Befüllöffnungen auf keinen Fall öff- nen. ‣ Zugentlastung sicherstellen, um das Abknicken der Kapillare zu verhindern (Biegera- dius ≥... -
Seite 18: Einbaulage
Montage Cerabar PMP51B HART ≥ 100 (3.94) A0038734 Empfohlene Montage bei Vakuumanwendung Montage oberhalb des Druckmittlers Höhenunterschied Messgerät Zugentlastung sicherstellen, um das Abknicken der Kapillare zu verhindern (Biegeradius ≥ 100 mm (3,94 in). Der maximale Höhenunterschied ist abhängig von der Dichte der Druckmittler-Füllflüssig- keit und dem kleinsten Absolutdruck, der an dem Druckmittler (leerer Behälter) jemals... -
Seite 19: Messgerät Montieren
Cerabar PMP51B HART Montage Messgerät montieren 5.2.1 Druckmessung in Gasen A0038730 Messgerät Absperrarmatur Messgerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventu- elles Kondensat in den Prozess ablaufen kann. 5.2.2 Druckmessung in Dämpfen A0038731 Messgerät Absperrarmatur Wassersackrohr in U-Form Wassersackrohr in Kreisform Ein Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. -
Seite 20: Druckmessung In Flüssigkeiten
Montage Cerabar PMP51B HART 5.2.3 Druckmessung in Flüssigkeiten A0038732 Messgerät Absperrarmatur Wassersackrohr Messgerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens montieren. 5.2.4 Füllstandsmessung A0038733 • Messgerät immer unterhalb des tiefsten Messpunkts installieren • Messgerät nicht an folgende Positionen installieren: •... - Seite 21 Cerabar PMP51B HART Montage A0020474 Umgebungstemperatur Prozesstemperatur Maximal erlaubte Isolierhöhe Isoliermaterial 5.2.6 Montage mit Druckmittlertyp "Kompakt" [°F] [°C] −58 −50 −148 −100 [°C] −60 −40 −20 [°F] −76 −40 −4 A0040383 Umgebungstemperatur am Messumformer Maximale Prozesstemperatur +85 °C (+185 °F) –70 …...
- Seite 22 Montage Cerabar PMP51B HART setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden. Details siehe Technische Information. Um den Einfluss der aufsteigenden Wärme zu minimieren, das Gerät waagerecht oder mit dem Gehäuse nach unten montieren. Die zusätzliche Einbau- höhe bedingt eine Nullpunktverschiebung durch die hydrostatische Säule im Temperatur- entkoppler .
-
Seite 23: Dichtung Bei Flanschmontage
Cerabar PMP51B HART Montage Position –35 °C (–31 °F) –70 °C (–94 °F) 67 °C (153 °F) 400 °C (752 °F) 85 °C (185 °F) 200 °C (392 °F) –50 °C (–58 °F) 70 °C (158 °F) –35 °C (–31 °F) –70 °C (–94 °F) -
Seite 24: Separatgehäuse Zusammenbauen Und Montieren
Montage Cerabar PMP51B HART Bestellinformation: • Bestellbar über den Produktkonfigurator • Bestellbar als separates Zubehör, Teilenummer 71102216 Wenn das Messgerät mit Separatgehäuse bestellt wird, dann ist der Montagehalter im Lieferumfang enthalten. Bei der Rohrmontage die Muttern am Halter mit einem Drehmoment von mindestens 5 Nm (3,69 lbf ft) gleichmäßig anziehen. -
Seite 25: Anzeigemodul Drehen
Cerabar PMP51B HART Montage 5.2.11 Anzeigemodul drehen 4 mm A0038224 WARNUNG Versorgungsspannung eingeschaltet! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Versorgungsspannung ausschalten, bevor das Messgerät geöffnet wird. VORSICHT Beim Öffnen des Klemmenraumdeckels des Zweikammer Gehäuses, kann der Finger zwischen Deckel und Druckausgleichsfilter eingeklemmt werden. -
Seite 26: Montagekontrolle
Montage Cerabar PMP51B HART A0043807 Feststellschraube HINWEIS Gehäuse kann nicht vollständig abgeschraubt werden. ‣ Außenliegende Feststellschraube maximal 1,5 Umdrehungen lösen. Bei zu weitem bzw. komplettem Herausdrehen (über den "Anschlagpunkt" der Schraube) können sich Klein- teile (Konterscheibe) lösen und herausfallen. ‣... -
Seite 27: Elektrischer Anschluss
Cerabar PMP51B HART Elektrischer Anschluss Elektrischer Anschluss Anschlussbedingungen 6.1.1 Potentialausgleich Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät angeschlossen wird. A0045411 Erdungsklemme für den Anschluss der Potentialausgleichsleitung... -
Seite 28: Überspannungsschutz
6.2.5 Überspannungsschutz Geräte ohne optionalen Überspannungsschutz Geräte von Endress+Hauser erfüllen die Produktnorm IEC / DIN EN 61326-1 (Tabelle 2 Industrieumgebung). Abhängig von der Art des Anschlusses (DC-Versorgung, Ein- Ausgangsleitung) werden nach IEC / DIN EN 61326-1 verschiedene Prüfpegel gegen Transiente Überspannungen (IEC / DIN EN 61000-4-5 Surge) angewandt: Prüfpegel für DC-Versorgungsleitungen und IO-Leitungen: 1000 V Leitung gegen Erde... -
Seite 29: Verdrahtung
Cerabar PMP51B HART Elektrischer Anschluss 6.2.6 Verdrahtung WARNUNG Versorgungsspannung möglicherweise angeschlossen! Gefahr durch Stromschlag und/oder Explosionsgefahr! ‣ Beim Einsatz des Gerätes in explosionsgefährdeten Bereichen sind die entsprechenden nationalen Normen und die Angaben in den Sicherheitshinweisen (XAs) einzuhalten. Die spezifizierte Kabelverschraubung muss benutzt werden. -
Seite 30: Kabeleinführungen
Elektrischer Anschluss Cerabar PMP51B HART 6.2.8 Kabeleinführungen A0045413 Kabeleinführung Blindstopfen A0045413 Die Art der Kabeleinführung hängt von der bestellten Gerätevariante ab. Anschlusskabel prinzipiell nach unten ausrichten, damit keine Feuchtigkeit in den Anschlussraum eindringen kann. Bei Bedarf Abtropfschlaufe formen oder Wetterschutzhaube verwenden. -
Seite 31: Schutzart Sicherstellen
Cerabar PMP51B HART Elektrischer Anschluss Messgeräte mit Harting-Stecker Han7D – + – Han7D – A0041011 Elektrischer Anschluss für Geräte mit Harting-Stecker Han7D Sicht auf die Steckverbindung am Gerät Schutzart sicherstellen 6.3.1 Kabeleinführungen • Verschraubung M20, Kunststoff, IP66/68 TYPE 4X/6P • Verschraubung M20, Messing vernickelt, IP66/68 TYPE 4X/6P •... - Seite 32 Elektrischer Anschluss Cerabar PMP51B HART Sind die Deckel richtig zugeschraubt? Endress+Hauser...
-
Seite 33: Bedienungsmöglichkeiten
• Bedienung über Bluetooth® wireless technology (mit optionalem Bluetooth Gerätedis- play) mit Smartblue App oder FieldXpert, DeviceCare • Bedienung über Bedientool (Endress+Hauser FieldCare/DeviceCare oder AMS, PDM, ...) • Bedienung über Handheld, Fieldcare, DeviceCare, AMS und PDM Bedientasten und DIP-Schalter auf dem... -
Seite 34: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienung über Bluetooth® wireless technology (optional) Voraussetzung • Messgerät mit Bluetooth-Display • Smartphone oder Tablet mit Endress+Hauser SmartBlue App oder PC mit DeviceCare ab Version 1.07.00 oder FieldXpert SMT70 Die Reichweite der Verbindung beträgt bis zu 25 m (82 ft). In Abhängigkeit von Umge- bungsbedingungen wie z. B. -
Seite 35: Zugriff Auf Bedienmenü Via Bedientool
Bluetooth-Modul gespeichert und nicht im Gerät. Zugriff auf Bedienmenü via Bedientool Der Zugriff via Bedientool ist folgendermaßen möglich: • Über HART-Kommunikation • Über Endress+Hauser Commubox FXA291 Mit der Commubox FXA291 kann eine CDI-Verbindung mit der Messgerät-Schnittstelle und einem Windows-PC/Notebook mit USB-Schnittstelle hergestellt werden Endress+Hauser... -
Seite 36: Systemintegration
Systemintegration Cerabar PMP51B HART Systemintegration Übersicht zu Gerätebeschreibungsdateien • Hersteller-ID: 17 (0x0011) • Gerätetypkennung: 0x112A • HART-Spezifikation: 7.6 • DD-Dateien, Informationen und Dateien unter: • www.endress.com • www.fieldcommgroup.org Messgrößen via HART-Protokoll Den Gerätevariablen sind werkseitig folgende Messwerte zugeordnet: Gerätevariable Messwert... -
Seite 37: Systemeinheiten
Cerabar PMP51B HART Systemintegration Gerätevariable Gerätevariable Code Schleifenstrom Unbenutzt Die Gerätevariablen können via HART ® -Kommando 9 oder 33 von einem HART ® -Mas- ter abgefragt werden. 8.2.2 Systemeinheiten Die folgende Tabelle beschreibt die unterstützten Druckmesseinheiten. Ordnungszahl Beschreibung Hart Einheiten Code... -
Seite 38: Inbetriebnahme
Inbetriebnahme Cerabar PMP51B HART Inbetriebnahme Vorbereitungen Der Messbereich und die Einheit, in die der Messwert übertragen wird, entspricht der Angabe auf dem Typenschild. WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. ‣ Die Einstellung des Stromausgangs ist abhängig von der Einstellung im Parameter Zuordnung PV. -
Seite 39: Verbindungsaufbau Via Fieldcare Und Devicecare
FieldCare/DeviceCare über Service-Schnittstelle (CDI) A0039148 Computer mit Bedientool FieldCare/DeviceCare Commubox FXA291 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Für das Flashen des Gerätes (Update der Gerätefirmware), werden min. 22 mA benö- tigt. Geräteadresse über Software einstellen Siehe Parameter HART-Adresse. -
Seite 40: Bediensprache Einstellen
Inbetriebnahme Cerabar PMP51B HART Bediensprache einstellen 9.6.1 Vor-Ort-Anzeige • Im Hauptmenü den Parameter Language auswählen Taste drücken • Gewünschte Sprache mit Taste oder auswählen Taste drücken 9.6.2 FieldCare Im Menü "Extras" auf "Optionen" klicken. Im Abschnitt "Sprache" die gewünschte Sprache für FieldCare einstellen. -
Seite 41: Messgerät Konfigurieren
Cerabar PMP51B HART Inbetriebnahme Messgerät konfigurieren 9.7.1 Inbetriebnahme mit Tasten auf dem Elektronikeinsatz Über die Tasten auf dem Elektronikeinsatz sind folgende Funktionen möglich: • Lageabgleich (Nullpunkt-Korrektur) Die Einbaulage des Messgeräts verursacht möglicherweise eine Druckverschiebung Diese Druckverschiebung kann durch den Lageabgleich korrigiert werden •... - Seite 42 Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem unde- finierten Zustand. In diesem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen. DeviceCare steht zum Download bereit unter www.software-products.endress.com. Zum Download ist die Registrierung im Endress+Hauser-Soft- wareportal erforderlich. Endress+Hauser...
- Seite 43 Cerabar PMP51B HART Inbetriebnahme Beispiel: Ausgabe des Druckwerts auf den Stromausgang Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einhei- ten werden nicht umgerechnet. In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromaus- gang ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-Strom.
- Seite 44 Inbetriebnahme Cerabar PMP51B HART 1000 450 mbar 1000 l 50 mbar [mbar] A0039010 Parameter "Druckwert 1" und Parameter "Skalierte Variable Wert 1" Parameter "Druckwert 2" und Parameter "Skalierte Variable Wert 2" Der anliegende Druck wird im Bedientool auf der gleichen Einstellungsseite im Feld "Druck"...
-
Seite 45: Linearisierung
Cerabar PMP51B HART Inbetriebnahme 9.7.4 Linearisierung In folgendem Beispiel soll das Volumen in einem Tank mit konischem Auslauf in m gemessen werden. Voraussetzungen: • Punkte für Linearisierungstabelle bekannt • Füllstandabgleich durchgeführt • Linearisierungskennlinie muss stetig steigen oder fallen WARNUNG Einstellungen des Stromausgangs sind sicherheitsrelevant! Dieser Umstand kann einen Produktüberlauf zur Folge haben. -
Seite 46: Untermenü "Simulation
Inbetriebnahme Cerabar PMP51B HART Untermenü "Simulation" Mit der Untermenü Simulation können Druck, Strom und Alarm/Warnung simuliert wer- den. Menüpfad: Diagnose → Simulation Einstellungen schützen vor unerlaubtem Zugriff 9.9.1 Hardware-Verriegelung oder Entriegelung Zero/I Span/II Display A0043441 Zur Verriegelung oder Entriegelung dient DIP-Schalter 1 auf dem Elektronikeinsatz. -
Seite 47: Betrieb
Cerabar PMP51B HART Betrieb Betrieb 10.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: • Im Parameter Status Verriegelung Menüpfad Vor-Ort-Anzeige: Auf der obersten Bedienebene Menüpfad Bedientool: System → Geräteverwaltung • Im Bedientool (FieldCare/DeviceCare) im DTM Header 10.2 Messwerte ablesen Mithilfe des Untermenü Messwerte können alle Messwerte abgelesen werden. - Seite 48 Betrieb Cerabar PMP51B HART 10.3.1 Sensorkalibrierung Drucksensoren können im Laufe ihres Lebenszyklus eine Abweichung von der ursprün- glichen Druckkennlinie ausbilden. Diese Abweichung ist physikalisch bedingt und kann mit Hilfe der Sensorkalibrierung korrigiert werden. Absolutdrucksensoren können nicht erneut kalibriert werden. Sensorkalibrierung vornehmen. Die Reihenfolge muss eingehalten werden! 1.
-
Seite 49: Diagnose Und Störungsbehebung
Cerabar PMP51B HART Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Allgemeine Fehler Gerät reagiert nicht • Mögliche Ursache: Versorgungsspannung stimmt nicht mit der Angabe auf dem Typen- schild überein Behebung: Richtige Spannung anlegen • Mögliche Ursache: Versorgungsspannung ist falsch gepolt Behebung: Versorgungsspannung umpolen •... - Seite 50 Behebung: Standard-Benutzername ist "admin" und Passwort ist die auf dem Gerätety- penschild angegebene Geräte-Seriennummer (nur wenn das Passwort nicht vorher vom Benutzer geändert wurde) Falls das Passwort vergessen wurde, Endress+Hauser Service kontaktieren (www.addresses.endress.com) Verbindung über SmartBlue nicht möglich Mögliche Ursache: Falsches Passwort eingegeben Behebung: Korrektes Passwort eingeben;...
-
Seite 51: Zusätzliche Tests
Cerabar PMP51B HART Diagnose und Störungsbehebung 11.1.3 Zusätzliche Tests Wenn eine eindeutige Fehlerursache nicht feststellbar ist, oder das Problem sowohl von Gerät als auch Anwendung verursacht werden kann, können folgende, zusätzliche Tests durchgeführt werden: 1. Digitalen Druckwert (Display, HART, .. ) überprüfen. -
Seite 52: Verhalten Des Stromausgangs Bei Störung
Diagnose und Störungsbehebung Cerabar PMP51B HART 11.1.4 Verhalten des Stromausgangs bei Störung Das Verhalten des Stromausgangs bei Störungen wird durch den Parameter Fehlerverhal- ten Stromausgang festgelegt. Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Fehlerverhalten Stromausgang Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall •... -
Seite 53: Diagnoseinformation Auf Vor-Ort-Anzeige
Cerabar PMP51B HART Diagnose und Störungsbehebung 11.2 Diagnoseinformation auf Vor-Ort-Anzeige 11.2.1 Diagnosemeldung Messwertanzeige und Diagnosemeldung im Störungsfall Störungen, die das Selbstüberwachungssystem des Messgeräts erkennen, werden als Diag- nosemeldung im Wechsel mit der Einheit angezeigt. A0043759 Statussignal Statussymbol mit Diagnoseereignis Statussignale Option "Ausfall (F)"... -
Seite 54: Diagnoseereignis Im Bedientool
Diagnose und Störungsbehebung Cerabar PMP51B HART 11.3 Diagnoseereignis im Bedientool Wenn im Gerät ein Diagnoseereignis vorliegt, erscheint links oben im Statusbereich des Bedientools das Statussignal zusammen mit dem dazugehörigen Symbol für Ereignisver- halten gemäß NAMUR NE 107: • Ausfall (F) •... -
Seite 55: Liste Der Diagnoseereignisse
Cerabar PMP51B HART Diagnose und Störungsbehebung 11.6.1 Liste der Diagnoseereignisse Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Diagnose zum Sensor Sensorverbindung feh- Sensorverbindung prüfen Alarm lerhaft Sensorinitialisierung 1. Gerät neu starten Alarm fehlerhaft 2. Service kontaktieren Sensorfehler 1. - Seite 56 Diagnose und Störungsbehebung Cerabar PMP51B HART Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnose- nummer [ab Werk] verhalten [ab Werk] Stromausgang außer- 1. Prozess prüfen Warning halb Bereich 2. Einstellung des Stromausgangs prüfen Simulation Fehlermo- Simulation ausschalten Alarm dus aktiv Simulation Prozess- Simulation ausschalten Warning größe aktiv...
-
Seite 57: Ereignis-Logbuch
Cerabar PMP51B HART Diagnose und Störungsbehebung 11.7 Ereignis-Logbuch 11.7.1 Ereignishistorie Eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen bietet das Unter- menü Ereignisliste Navigationspfad Diagnose → Ereignislogbuch Max. 100 Ereignismeldungen können chronologisch angezeigt werden. Die Ereignishistorie umfasst Einträge zu: • Diagnoseereignissen •... -
Seite 58: Messgerät Zurücksetzen
Diagnose und Störungsbehebung Cerabar PMP51B HART Informationsereignis Ereignistext I1155 Elektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1264 Sicherheitssequenz abgebrochen I1335 Firmware geändert I1397 Feldbus: Zugriffsrechte geändert I1398 CDI: Zugriffsrechte geändert I1440 Hauptelektronikmodul getauscht I1444 Geräteverifizierung bestanden I1445 Geräteverifizierung nicht bestanden... - Seite 59 Cerabar PMP51B HART Diagnose und Störungsbehebung 11.10.1 Version 01.00.zz Original-Software Endress+Hauser...
-
Seite 60: Wartung
12.1.2 Spülringe Durch die Verwendung von Spülringen kann die Prozessmembrane gereinigt werden, ohne das Messgerät aus dem Prozess zu nehmen. Für weitere Informationen, Endress+Hauser Vertriebsbüro kontaktieren. 12.1.3 Außenreinigung Hinweise zur Reinigung • Das verwendete Reinigungsmittel darf die Oberflächen und Dichtungen nicht angreifen •... -
Seite 61: Reparatur
Reparatur 13.1 Allgemeine Hinweise 13.1.1 Reparaturkonzept Das Endress+Hauser-Reparaturkonzept sieht vor, dass die Geräte modular aufgebaut sind und Reparaturen durch den Endress+Hauser-Service oder durch entsprechend geschulte Kunden durchgeführt werden können. Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Austauschanleitung zusammengefasst. -
Seite 62: Rücksendung
Die Webseite Ihrer zuständigen Vertriebszentrale mit allen relevanten Rücksen- dungsinformationen öffnet sich. 1. Wenn das gewünschte Land nicht aufgelistet ist: Auf Link "Choose your location" klicken. Eine Übersicht mit Endress+Hauser Vertriebszentralen und Repräsentanten öff- net sich. 2. Zuständige Endress+Hauser Vertriebszentrale kontaktieren. 13.5 Entsorgung Gemäß... -
Seite 63: Zubehör
Cerabar PMP51B HART Zubehör Zubehör 14.1 Gerätespezifisches Zubehör 14.1.1 Mechanisches Zubehör • Montagehalter für Gehäuse • Montagehalter für Block&Bleed Ventile • Block&Bleed Ventile • Wassersackrohre (PZW) • Spülringe • Wetterschutzhauben Technische Daten (wie z. B. Materialien, Abmessungen oder Bestellnummern) siehe Zubehör-Dokument SD01553P. -
Seite 64: Technische Daten
Technische Daten Cerabar PMP51B HART Technische Daten 15.1 Ausgang Ausgangssignal Stromausgang 4...20 mA mit überlagertem digitalem Kommunikationsprotokoll HART, 2-Draht Der Stromausgang bietet drei auswählbare Betriebsarten: • 4,0 … 20,5 mA • NAMUR NE 43: 3,8 … 20,5 mA (Werkeinstellung) • US mode: 3,9 … 20,8 mA Ausfallsignal Ausfallsignal gemäß... - Seite 65 Cerabar PMP51B HART Technische Daten Linearisierung Die Linearisierungsfunktion des Geräts erlaubt die Umrechnung des Messwerts in belie- bige Höhen- oder Volumeneinheiten. Beliebige Linearisierungstabellen aus bis zu 32 Wer- tepaaren können bei Bedarf eingeben werden. Protokollspezifische Daten HART • Hersteller-ID: 17 (0x11{hex}) •...
- Seite 66 Technische Daten Cerabar PMP51B HART Wireless-HART-Daten • Minimale Anlaufspannung: 10,5 V • Anlaufstrom: >3,6 mA • Anlaufzeit: <5 s • Minimale Betriebsspannung: 10,5 V • Multidrop-Strom: 4 mA Endress+Hauser...
-
Seite 67: Umgebung
Cerabar PMP51B HART Technische Daten 15.2 Umgebung Umgebungstemperaturbe- Folgende Werte gelten bis zu einer Prozesstemperatur von +85 °C (+185 °F). Bei höheren reich Prozesstemperaturen verringert sich die zulässige Umgebungstemperatur. • Ohne LCD-Anzeige: Standard: –40 … +85 °C (–40 … +185 °F) •... - Seite 68 Betauung ist möglich. Atmosphäre Einsatz in stark korrosiver Umgebung Bei korrosiver Umgebung (z. B. maritimer Umgebung / Küstennähe) empfiehlt Endress+Hauser für Kapillare eine PVC-beschichtete Kapillarummantelung oder eine PTFE-Kapillarummantelung. Der Messumformer kann zusätzlich mittels einer Sonderbe- schichtung geschützt werden (Technisches Sonder Produkt (TSP)). Schutzart Prüfung gemäß...
-
Seite 69: Vibrationsfestigkeit
Bei Anwendungen mit sehr hohen Temperaturen kann entweder ein Messgerät mit Temperaturentkoppler oder mit Kapillare eingesetzt werden. Treten zusätzlich bei der Anwendung Vibrationen auf, empfiehlt Endress+Hauser ein Messgerät mit Kapillare einzusetzen. Sollte ein Messgerät mit Temperaturentkoppler oder Kapillare zum Einsatz kommen, ist dieser mit einer Montagehalterung zu montieren. -
Seite 70: Prozess
Technische Daten Cerabar PMP51B HART 15.3 Prozess Prozesstemperaturbereich Messgerät Standard (ohne Druckmittler) HINWEIS Die zulässige Prozesstemperatur hängt vom Prozessanschluss, Prozessdichtung, Umgebungstemperatur und von der Art der Zulassung ab. ‣ Bei der Auswahl des Messgerätes sind alle Temperaturangaben in diesem Dokument zu berücksichtigen. - Seite 71 Cerabar PMP51B HART Technische Daten Füllflüssigkeit Dichte kg/m Pflanzenöl Inertes Öl 1900 Dichte der Druckmittler-Füllflüssigkeit bei 20 °C (68 °F). Die Berechnung des Betriebstemperaturbereichs eines Druckmittlersystems ist abhängig von Füllflüssigkeit, Kapillarlänge und Kapillar-Innendurchmesser, Prozesstemperatur und Ölvolumen des Druckmittlers. Detaillierte Berechnungen, z. B. für Temperaturbereiche, Unterdruck- und Temperaturbereiche, werden separat im Applicator "Sizing Diaphragm...
-
Seite 72: Kapillarummantelung Druckmittler
Technische Daten Cerabar PMP51B HART Geräte mit PTFE-beschichteter Druckmittler Prozessmembrane Die Antihaftbeschichtung hat sehr gute Gleiteigenschaften und dient dem Schutz der Pro- zessmembrane vor abrasiven Medien. HINWEIS Zerstörung des Geräts durch falschen Verwendungszweck der PTFE-Beschichtung! ‣ Die verwendete PTFE-Beschichtung ist nicht zum Schutz gegen korrosive Medien geeignet, sondern dient dem Abrasionsschutz. - Seite 73 Messbereich 700 bar (10 500 psi) Berstdruck: 2 800 bar (40 600 psi) Reinstgasanwendungen Zusätzlich bietet Endress+Hauser Messgeräte für spezielle Anwendungen an, wie z. B. für Reinstgas, die von Öl und Fett gereinigt sind. Für diese Messgeräte gelten keine besonde- ren Einschränkungen hinsichtlich den Prozessbedingungen.
- Seite 74 Technische Daten Cerabar PMP51B HART bungs- und Prozesstemperatur. Die Daten wurden unter der kritischsten Anwendung "ruhende Luft" ermittelt. Maximal erlaubte Isolierhöhe, hier dargestellt an einem Messge- rät mit Flansch: A0020474 Umgebungstemperatur Prozesstemperatur Maximal erlaubte Isolierhöhe Isoliermaterial Montage mit Druckmittlertyp "Kompakt"...
- Seite 75 Cerabar PMP51B HART Technische Daten Wärmedämmung bei Montage mit Druckmittlertyp "Temperaturentkoppler" Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen. Druckmittlersysteme mit Temperaturentkopplern können abhängig von der einge- setzten Füllflüssigkeit maximal bis +400 °C (+752 °F) eingesetzt werden. Details siehe Technische Information.
- Seite 76 Technische Daten Cerabar PMP51B HART Position 80 °C (176 °F) 400 °C (752 °F) 85 °C (185 °F) 300 °C (572 °F) –50 °C (–58 °F) 130 °C (266 °F) –35 °C (–31 °F) –70 °C (–94 °F) 67 °C (153 °F) 400 °C (752 °F)
- Seite 77 Cerabar PMP51B HART Stichwortverzeichnis Stichwortverzeichnis HART-Variablen ......36 Anforderungen an Personal ..... 9 Anzeigemodul drehen .
- Seite 80 *71518762* 71518762 www.addresses.endress.com...
