Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes.
Lesen Sie die folgenden Hinweise sorgfältig durch und
befolgen Sie diese, um möglichen Schäden vorzubeugen.
Für Schäden, die durch Missachtung der Hinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir
keine Haftung. Scannen Sie den folgenden QR-Code,
um Zugriff auf die aktuellste Bedienungsanleitung und
weitere Informationen rund um das Produkt zu erhalten:
INHALTSVERZEICHNIS
Bedienung 10
TECHNISCHE DATEN
Artikel
Artikelnummer
Stromversorgung
Leistung (Watt)
HERSTELLER & IMPORTEUR (UK)
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Importeur für Großbritannien:
Berlin Brands Group UK Limited
PO Box 42
272 Kensington High Street
London, W8 6ND
United Kingdom

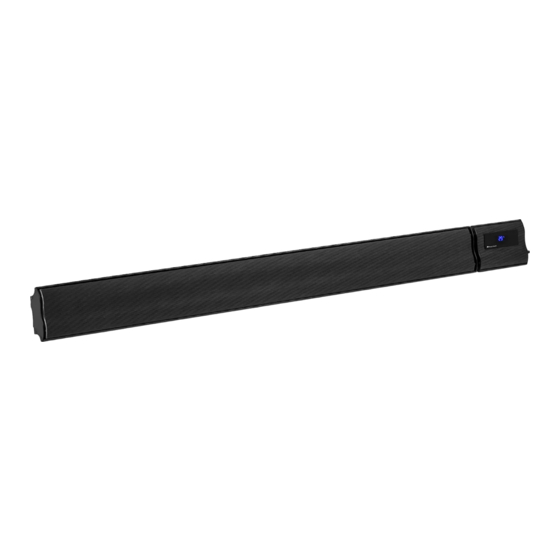

Cosmic Beam Plus XXL
10033698
10033699
220-240 V ~ 50/60 Hz
3000 W
Cosmic Beam Plus
10033700
2400 W
DE
English 19
Español 33
Français 47
Italiano 61
Nederlands 77
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Klarstein Cosmic Beam Plus XXL
Inhaltszusammenfassung für Klarstein Cosmic Beam Plus XXL
-
Seite 1: Inhaltsverzeichnis
Italiano 61 Bedienung 10 Nederlands 77 Reinigung und Pflege 12 Spezielle Entsorgungshinweise für Verbraucher in Deutschland 13 Hinweise zur Entsorgung 15 Produktdatenblatt 16 TECHNISCHE DATEN Artikel Cosmic Beam Plus XXL Cosmic Beam Plus Artikelnummer 10033698 10033699 10033700 Stromversorgung 220-240 V ~ 50/60 Hz Leistung (Watt) -
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie alle Anweisungen, bevor Sie dieses Gerät benutzen. • Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in Betrieb ist. • Diese Heizung wird während der Benutzung heiß. Berühren Sie nicht die heißen Oberfl ächen. VORSICHT Verbrennungsgefahr! Einige Teile dieses Produktes können sehr heiß... - Seite 3 • Fassen Sie das Heizelement nicht mit bloßen Händen an. Wenn es versehentlich berührt wird, entfernen Sie Fingerabdrücke mit einem weichen Tuch, da sich diese sonst in das Element einbrennen und einen vorzeitigen Ausfall der Heizung verursachen. • Ersetzen Sie das Heizelement nicht oder versuchen Sie nicht, es zu entfernen.
-
Seite 4: Geräteübersicht
Gehäuse Abmessungen: Modell Leistung Länge Breite Höhe Cosmic Beam Plus 2400 W 1540 mm 150 mm 65 mm Cosmic Beam Plus XXL 3000 W 1840 mm 150 mm 65 mm Fernbedienung SWITCH DISPLAY EIN/AUS-Taste AUF/AB-Tasten HOCH/NIEDRIG-Taste (Heizstufe) SWITCH-Taste (Umschalten) SET-Taste (Einstellungen) -
Seite 5: Installation
Modell Länge 1 Länge 2 Cosmic Beam Plus 1307 mm 1540 mm Cosmic Beam Plus XXL 1607 mm 1840 mm Schritt 1: Bringen Sie, wie in Abbildung A dargestellt, zwei der Montagehalterungen mit Schrauben am oberen Teil des Gerätes an. - Seite 6 1. Deckeninstallation: Der Abstand vom Gerät zu den umliegenden Wänden sollte, wie in Abbildung 1 dargestellt, mindestens 200 mm betragen. 2. Zweifach-Deckeninstallation: Zwei Geräte werden, wie in Abbildung 2 dargestellt, über einen an der Decke fixierten Verbindungsrahmen miteinander verbunden. Hinweis: Die zur Zweifach-Installation benötigten Teile sind nicht im Lieferumfang enthalten und müssen separat gekauft werden.
-
Seite 7: Installationserweiterung
3. Für Geräte, die an der Wand angebracht werden: Wie in Abbildung 3 gezeigt, muss der Abstand zum Boden mindestens 220 cm betragen. Der Mindestabstand zur Decke sollte bei 20 cm liegen. Decke ≥ 200 mm Wand ≥ 200 mm Boden 4. Installationserweiterung: Die Geräteerweiterungen werden wie in Abbildung 4 gezeigt, an der Decke eingehakt und hängen herunter. -
Seite 8: Bedienung
Hinweis: Die zur Installationserweiterung benötigten Teile sind nicht im Lieferumfang enthalten und müssen separat gekauft werden. BEDIENUNG Bitte lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des Geräts sorgfältig durch. • Nehmen Sie das Heizgerät vorsichtig aus dem Karton. Bitte heben Sie den Karton auf, da Sie das Gerät in den warmen Jahreszeiten darin lagern können. -
Seite 9: Temperatureinstellung
Bildschirm an- und ausschalten • Wenn Sie die DISPLAY-Taste drücken, schaltet sich der Bildschirm Display aus, die Kontrollleuchte bleibt aber an. • Drücken Sie erneut die DISPLAY-Taste , um den Bildschirm wieder Display einzuschalten. Temperatureinstellung • Drücken Sie zunächst die SET-Taste und dann die AUF-Taste oder AB-Taste , um die Temperatur einzustellen. -
Seite 10: Aufsichtspfl Icht
VORSICHT Gefahr einer Verbrennung! Das Heizgerät heizt sich stark auf, wenn es in Gebrauch ist. Berühren Sie die Oberfl äche nicht, um Verbrennungen zu vermeiden. Wartung und Reparatur Wenn Sie eine Wartung oder Reparatur des Geräts benötigen, kontaktieren Sie bitte den Kundendienst oder hierfür qualifi ziertes Fachpersonal. Austausch des Stromkabels Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einer qualifi zierten Fachkraft ersetzt werden, um eine Gefährdung zu vermeiden. -
Seite 11: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 12 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt.
-
Seite 13: Hinweise Zur Entsorgung
HINWEISE ZUR ENTSORGUNG Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. -
Seite 14: Produktdatenblatt
PRODUKTDATENBLATT Modellkennung(en) 10033698 10033699 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit nein integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr nein (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale Elektronische Regelung der Wärmezufuhr... - Seite 15 PRODUKTDATENBLATT Modellkennung(en) 10033700 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit nein integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr nein (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Elektronische Regelung der Wärmezufuhr Maximale...
