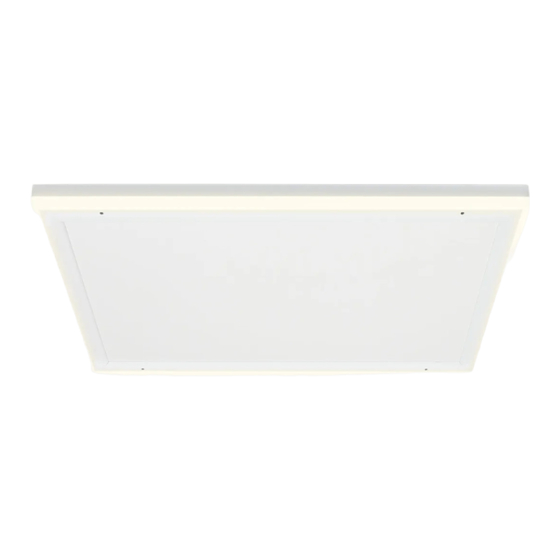

Klarstein MIDNIGHT SUN Bedienungsanleitung
Decken-heizung & lampe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
MIDNIGHT SUN
Decken-Heizung & Lampe
Ceiling Heater & Lamp
Radiador y lámpara de techo
Radiateur de plafond et plafonnier
Stufa a soffitto e lampada
Plafondverwarming & Lamp
10035321 10035322 10035323
www.klarstein.com
Hinweis: Dieses Produkt ist nur für gut isolierte Räume
oder für den gelegentlichen Gebrauch geeignet.
Note: This product is only suitable for well insulated
spaces or occasional use.
Nota: Este producto está indicado únicamente en
lugares abrigados o para una utilización punctual.
Remarque : Ce produit ne peut être utilisé que dans
des locaux bien isolés ou de manière occasionnelle.
Advertencia: Questo prodotto è adatto solo per spazi
ben isolati o uso occasionale.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Klarstein MIDNIGHT SUN
Inhaltszusammenfassung für Klarstein MIDNIGHT SUN
- Seite 1 MIDNIGHT SUN Decken-Heizung & Lampe Ceiling Heater & Lamp Radiador y lámpara de techo Radiateur de plafond et plafonnier Stufa a soffitto e lampada Plafondverwarming & Lamp 10035321 10035322 10035323 www.klarstein.com Hinweis: Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Technische Daten
TECHNISCHE DATEN Heizung Artikelnummer Abmessungen Leistung Nennspannung Stromversorgung 10035321 660 * 635 * 35 350 + 32 W 1,7 A 10035322 1085 * 635 * 35 600 + 36 W 3,0 A 230 V ~ 50 Hz 10035323 1285 * 635 * 35 800 + 40 W 3,6 A Fernbedienung... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Warnsymbole WARNUNG Dieses Signalwort bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, zu schweren Verletzungen oder zum Tod führen kann. WARNUNG VOR ELEKTRISCHER SPANNUNG Dieses Symbol weist auf Gefahren für das Leben und die Gesundheit von Personen durch elektrische Spannung hin. - Seite 6 Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und alle Bedienungshinweise. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem Stromschlag, Brand und / oder schweren Verletzungen führen. Bewahren Sie alle Warn- und Sicherheitshinweise zum späteren Nachschlagen auf • Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem Stromschlag, Brand und / oder schweren Verletzungen führen.
- Seite 7 WARNUNG Verbrennungsgefahr! Einige Bestandteile dieses Geräts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und gebrechliche Personen anwesend sind. • Es ist gefährlich, das Gerät in der Nähe von Vorhängen und anderen brennbaren Materialien aufzustellen. •...
- Seite 8 • Beachten Sie bei der Auswahl von Verlängerungen des Netzkabels die Leistungsaufnahme des Gerätes, die Kabellänge und den Verwendungszweck. Rollen Sie Verlängerungskabel vollständig ab. Vermeiden Sie elektrische Überlastungen. • Ziehen Sie vor Wartungs-, Pflege- oder Reparaturarbeiten am Gerät den Netzstecker aus der Netzsteckdose. Halten Sie dabei den Netzstecker fest. •...
-
Seite 9: Lieferumfang
LIEFERUMFANG 1 x Heizung 2 x Aufhängung 1 x Thermostat & 4 x Schrauben 1 x Fernbedienung 4 x Dübel 1 x Bedienungsanleitung... -
Seite 10: Geräteübersicht
GERÄTEÜBERSICHT Vorderseite Rückseite Vordere Oberfläche LED-Umrandung Netzkabel LED-Netzeingang INSTALLATION Wichtige Hinweise • Die Montagearbeiten müssen von einem professionellen Elektriker durchgeführt werden! • LED-Eingangsleitungen müssen mit Schaltern verdrahtet werden, die die stromführenden Leitungen ungehindert unterbrechen können! • Trennen Sie vor der Montage und Verdrahtung alle Leitungen, die mit der LED-Eingangsleitung verdrahtet werden sollen, vom Stromnetz. - Seite 11 Installation Bohren Sie vier Löcher an der Decke mit dem richtigen Abstand A und B. Verwenden Sie einen Bohrer mit dem richtigen Durchmesser, damit das Paneel nicht herunterfällt! Deckenaufhängung Paneel Größe (mm) Lochabstand der Schrauben (mm) 660 * 635 (oder ähnlich) A500*B100 mm 1085 * 635 (oder ähnlich) A500*B300 mm...
- Seite 12 Schieben Sie zuerst den hinteren Rahmen des Paneels hinein. Führen Sie dann das andere Ende der Deckenaufhängung auf der anderen Seite ein. Ansicht nach abgeschlossener Montage...
-
Seite 13: Set-Beschreibung Und Allgemeine Funktionen
SET-BESCHREIBUNG UND ALLGEMEINE FUNKTIONEN Jedes Set besteht aus zwei Teilen: • Einer Fernbedienung mit digitaler Anzeige, in der die Elektronik, die Bedienelemente und der eingebaute Raumtemperaturfühler untergebracht sind. • Einem Steckdosenempfänger, der das Signal der Fernbedienung empfangen und dekodieren kann. Fernbedienungsfunktionen Die Fernbedienung erfasst mit ihrem integrierten Sensor die Raumtemperatur und sendet ein Signal an den Steckdosenempfänger, um die Heizung bei sich... -
Seite 14: Fernbedienung
FERNBEDIENUNG Lernen-Symbol Kindersicherung Modusanzeige Heizsymbol Batteriekapazität Raumtemperatur Modus ein/aus Eingestellte Temperatur Programmsymbol Datum/Wochentag Datum Sperren Auswahl des Ein/Aus Anzeigeformats Aufwärts Abwärts Favorisierte Temperatur Moduseinstellungen (FAV-Temperatur) Aktuelles Datum und Einstellung Uhrzeit einstellen... -
Seite 15: Steckdosenempfänger
STECKDOSENEMPFÄNGER Optionaler Deaktivierungsschalter Kontrollleuchte Eingebauter Empfänger Steckdosenempfänger... -
Seite 16: Bedienung Im Detail
BEDIENUNG IM DETAIL So koppeln Sie den Empfänger mit der Fernbedienung Schalten Sie das Gerät über den eingebauten Empfänger oder den Steckdosenempfänger und drücken Sie die Kontrollleuchte für 3 Sekunden, um sie blinken zu lassen. Drücken Sie dann gleichzeitig die Tasten °C / °F und MODE, um die Fernbedienung und den Empfänger zu koppeln, bis ein langer Piepton zu hören ist. -
Seite 17: Programmieren Von Heizperioden
Tastensperre aktivieren und deaktivieren Halten Sie die Taste LOCK 3 Sekunden lang gedrückt, bis ein Schlosssymbol auf dem Display der Fernbedienung erscheint. Alle Tasten sind nun gesperrt. Um die Tastensperre zu beenden, halten Sie die Taste LOCK erneut 3 Sekunden lang gedrückt, bis das Schlosssymbol wieder vom Display verschwindet. - Seite 18 5+2 oder 1...7 Programmiermodus Drücken Sie gleichzeitig die Tasten MODE und TIME, um den Programmiermodus 5+2 oder 1...7 auszuwählen. Programmiermodus 5+2 In diesem Modus können Sie für alle Wochentage (Montag-Freitag) und die Wochenendtage (Samstag-Sonntag) jeweils 4 Heizintervalle programmieren. Halten Sie im Modus 5+2 die Taste SET 3-5 Sekunden lang gedrückt, bis das Programmsymbol (1) und MON TUE WED THU FRI angezeigt werden, wobei das Symbol ON und das Zeitsymbol auf dem Bildschirm blinken.
- Seite 19 Programmiermodus 1...7 In diesem Modus können Sie für jeden einzelnen Wochentag 2 Heizintervalle programmieren. Halten Sie im Modus 1...7 die Taste SET 3-5 Sekunden lang gedrückt, bis das Programmsymbol (1) und MON angezeigt werden, während ON und das Zeitsymbol auf dem Bildschirm blinken. Drücken Sie die Taste , um die Stunden der die Startzeit von Programm (1) in 1-Stunden-Schritten einzustellen.
- Seite 20 Hinweise zur Programmierung • Die voreingestellte Startzeit ist 00:00, die voreingestellte Endzeit ist 00:00 und die voreingestellte Betriebstemperatur beträgt 15°C. • Wenn Sie die voreingestellte Ein- und Ausschaltzeit von 00:00 nicht anpassen, sind die Programmiereinstellungen ungültig. • Die Laufzeit von Programm (1) (2) (3) (4) sollte sich nicht überschneiden und die Endzeit jedes Programms muss nach der Startzeit liegen, andernfalls ist die Einstellung ungültig.
-
Seite 21: Wichtige Hinweise Zur Bedienung
WICHTIGE HINWEISE ZUR BEDIENUNG • Alle Einstellungen müssen nach dem Batteriewechsel neu eingestellt werden. • Wen die Tasten auf der Fernbedienung nicht mehr reagieren, ersetzen Sie die alten Batterien komplett durch neue Batterien. Hinweis: Die Fernbedienung wird mit zwei 1.5 V AA-Batterien betrieben. Tauschen Sie die Batterien aus, sobald das Batteriesymbol blinkt, da die Fernbedienung sonst die Heizung nicht mehr steuern kann. -
Seite 22: Reinigung Und Pflege
REINIGUNG UND PFLEGE Hinweis: Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Warten Sie, bis das Gerät vollständig abgekühlt ist, bevor Sie sie reinigen. • Benutzen Sie zur Reinigung der Lüftungsschlitze und Gitter einen Staubsauger. •... -
Seite 23: Spezielle Entsorgungshinweise Für Verbraucher In Deutschland
SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten: • Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elek- tronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. - Seite 24 • Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“...
-
Seite 25: Produktdatenblatt
PRODUKTDATENBLATT Modellkennung(en) 10035321 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung 0.35 Manuelle Regelung der Wärmezufuhr mit k.A. integriertem Thermostat Mindestwärmeleistung 0.35 Manuelle Regelung der Wärmezufuhr k.A. (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale kontinuierliche 0.35... -
Seite 26: Produktdatenblatt
Modellkennung(en) 10035322 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit k.A. integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr k.A. (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale kontinuierliche Elektronische Regelung der Wärmezufuhr k.A. -
Seite 27: Produktdatenblatt
Modellkennung(en) 10035323 Angabe Symbol Wert Einheit Angabe Einheit Wärmeleistung Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr Nennwärmeleistung Manuelle Regelung der Wärmezufuhr mit k.A. integriertem Thermostat Mindestwärmeleistung Manuelle Regelung der Wärmezufuhr k.A. (Richtwert) mit Rückmeldung der Raum- und/oder Außentemperatur Maximale kontinuierliche Elektronische Regelung der Wärmezufuhr k.A.
