Zubehör
Anschlusskästen
REACT ALS/ALS
Der Anschlusskasten besteht aus verzinktem Stahlblech
und enthält eine demontierbare Einregulierungsklappe,
einen festen Messausgang und einen Schalldämpfer
verstärkter Außenschicht.
Der Anschlusskasten ALS ist mit einer oder zwei Maßän-
derungen zwischen Ein- und Auslassstutzen erhältlich.
Feuerschutzklasse B-s1,d0 gemäß EN ISO 11925-2
*)
Rahmen
SAR K
Für den ästhetisch ansprechenden Einbau des versenkten
Auslassprofils.
Adapter
ADAPTER
Für die Anpassung an unterschiedliche Ausführungen
und Fabrikate von Systemzwischendecken wie Ecop-
hon, Gyproc, Dampa usw. Wird auch für die Anpassung
an unterschiedliche Größen von Einlegedecken, beis-
pielsweise 625 x 625 mm oder 675 x 675 mm verwendet.
Die Spezifikation befindet sich im Produktblatt ADAPTER.
Montage
• Das Auslassprofil wird gelöst, indem ein schmaler
Gegenstand, beispielsweise die Quick-Access-Karte,
zwischen dem Auslassprofil und dem Zwischenkasten
eingeführt wird, um die Federn zu lösen. Die Karte von
der Mitte zur Ecke schieben, siehe Abbildung 2.
• Der Stutzen des Zwischenkastens wird mit Schrauben
oder Blindnieten am anschließenden Kanal fixiert.
• Bei integrierter Montage in festen Deckenkonstruktio-
nen wird der Auslass durch die Seiten oder den Deckel
des Verteilerkastens in der Gebäudekonstruktion fest-
geschraubt.
• Der Luftauslass wird in der richtigen Position mit
Schrauben oder Blindnieten an der Unterseite des
Anschlusskastens fixiert.
• Bei der Montage in abgehängten Decken wird die Ver-
wendung von Luftauslässen mit den Außenmaßen 595
x 595 empfohlen. Diese werden direkt auf das T-Profil
gelegt und dann am Kanalsystem oder Anschlusskasten
fixiert.
mit
*)
k
Tomelilla
Sweden

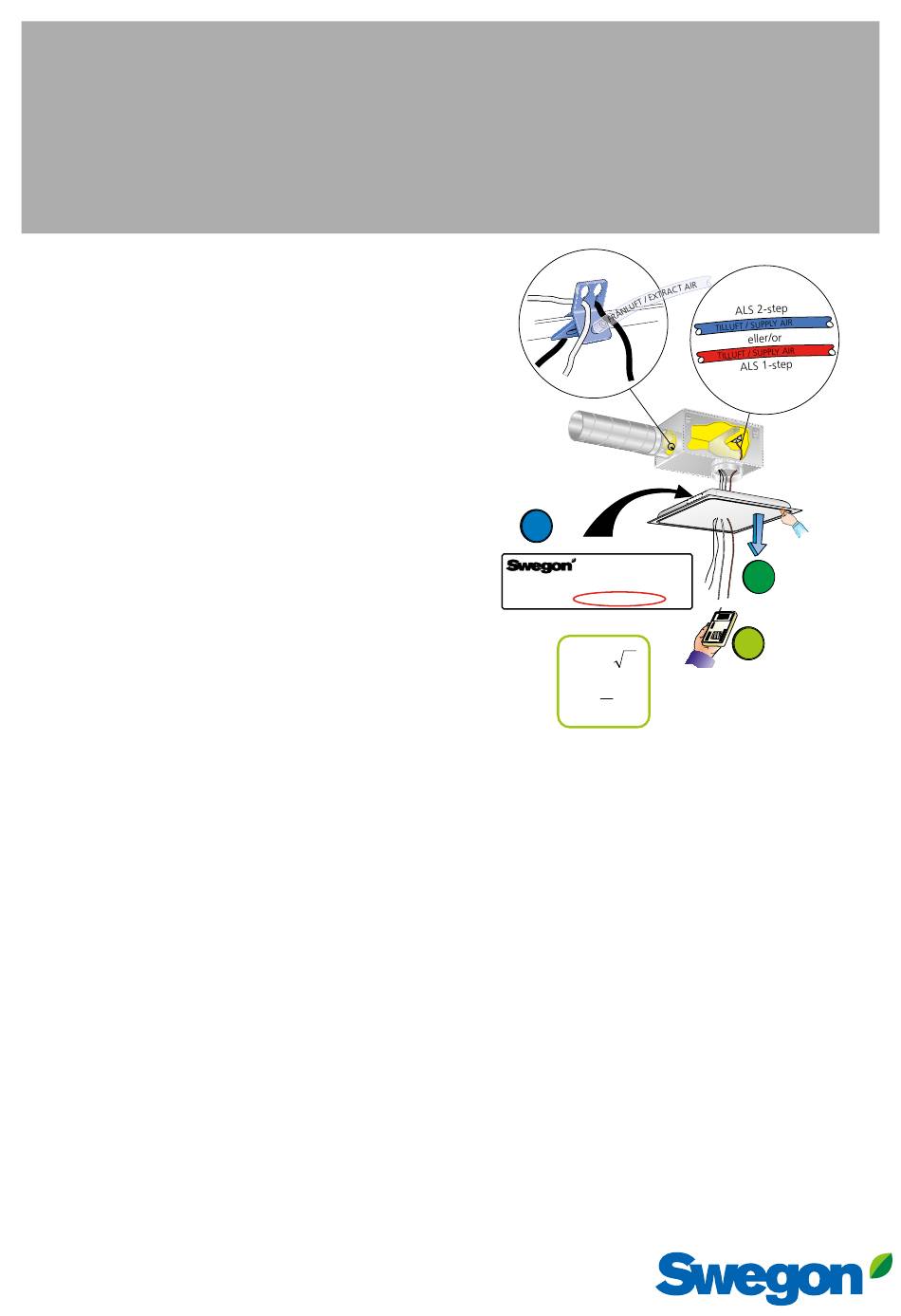

Abb. 1. Einregulierung.
• Bei Nutzung des Anschlusskastens REACT ALS oder
ALS wird dieser mit Pendeln oder Montagebändern an
der Gebäudekonstruktion befestigt.
• Der Abstand zwischen Anschlusskasten und Luftaus-
lass kann mit gewöhnlichem rundem Spirokanal bis zu
einer Länge von 500 mm verlängert werden, ohne dass
Messschlauch und Klappenstellvorrichtung verlängert
werden müssen, siehe Abbildung 3.
k-Faktor
XXXX (DIFFUSER NAME)
XXX-XXX (Diffuser Size)
+ALSx XXX-XXX / XXX (ALS Size)
k = XX,X / XX,X
˜
q = k p
q
= gemessener Volumenstrom l/s
q
( ) 2
=
p p
= aktueller Messdruck (Pa)
k
k
= Einregulierungsfaktor
20230120
Quick
Access
q
p
