3

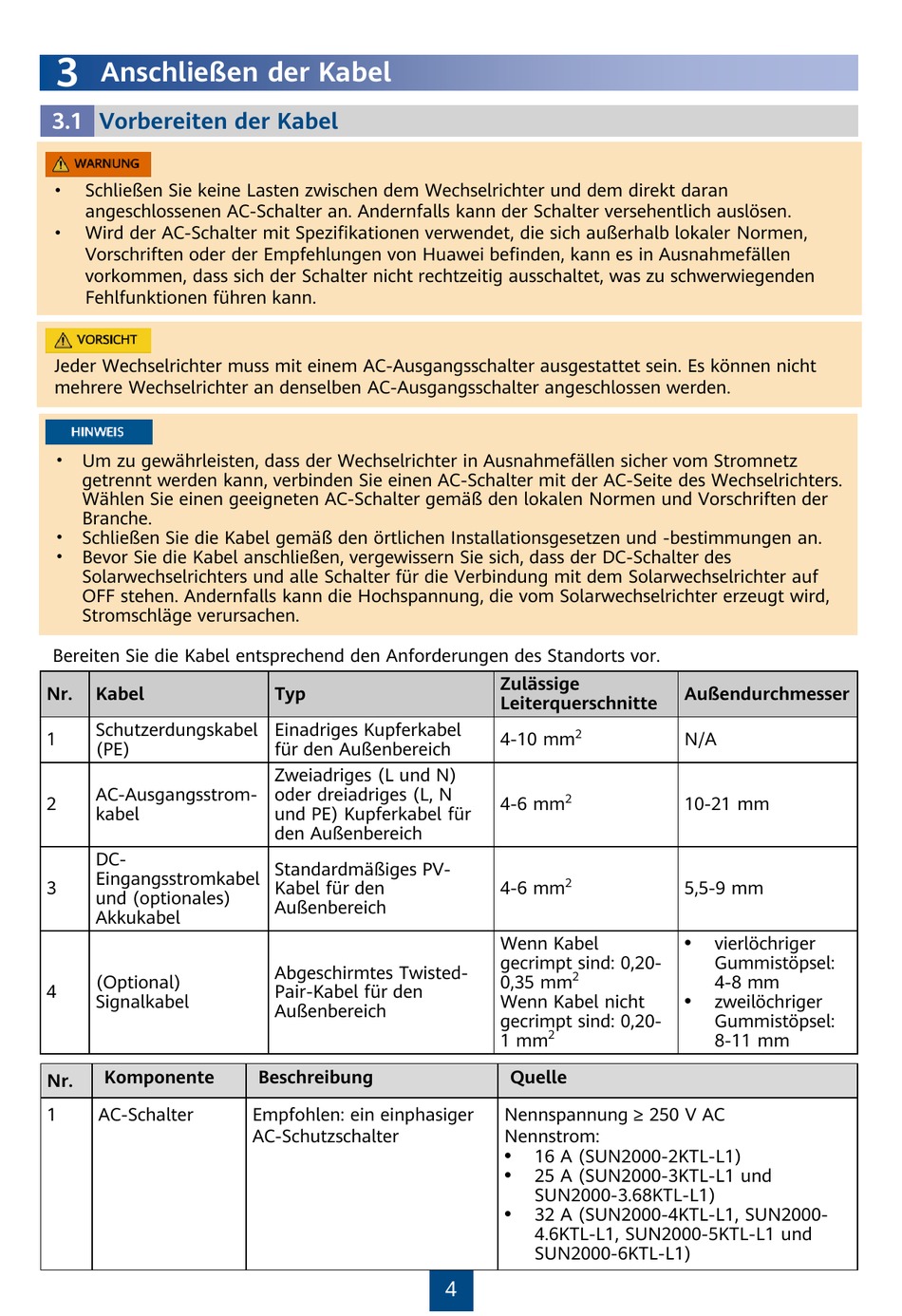

Anschließen der Kabel
3.1

Vorbereiten der Kabel

Schließen Sie keine Lasten zwischen dem Wechselrichter und dem direkt daran
•
angeschlossenen AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen.
Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen,
•
Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen
vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden
Fehlfunktionen führen kann.
Jeder Wechselrichter muss mit einem AC-Ausgangsschalter ausgestattet sein. Es können nicht
mehrere Wechselrichter an denselben AC-Ausgangsschalter angeschlossen werden.
• Um zu gewährleisten, dass der Wechselrichter in Ausnahmefällen sicher vom Stromnetz
getrennt werden kann, verbinden Sie einen AC-Schalter mit der AC-Seite des Wechselrichters.
Wählen Sie einen geeigneten AC-Schalter gemäß den lokalen Normen und Vorschriften der
Branche.
• Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an.
• Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der DC-Schalter des
Solarwechselrichters und alle Schalter für die Verbindung mit dem Solarwechselrichter auf
OFF stehen. Andernfalls kann die Hochspannung, die vom Solarwechselrichter erzeugt wird,
Stromschläge verursachen.
Bereiten Sie die Kabel entsprechend den Anforderungen des Standorts vor.
Nr. Kabel
Schutzerdungskabel
1
(PE)
AC-Ausgangsstrom-
2
kabel
DC-
Eingangsstromkabel
3
und (optionales)
Akkukabel
(Optional)
4
Signalkabel
Komponente
Nr.
1 AC-Schalter
Typ
Einadriges Kupferkabel
für den Außenbereich
Zweiadriges (L und N)
oder dreiadriges (L, N
und PE) Kupferkabel für
den Außenbereich
Standardmäßiges PV-
Kabel für den
Außenbereich
Abgeschirmtes Twisted-
Pair-Kabel für den
Außenbereich
Beschreibung
Empfohlen: ein einphasiger
AC-Schutzschalter
Zulässige
Leiterquerschnitte
2
4-10 mm
2
4-6 mm
2
4-6 mm
Wenn Kabel
gecrimpt sind: 0,20-
2
0,35 mm
Wenn Kabel nicht
gecrimpt sind: 0,20-
2
1 mm
Quelle
Nennspannung ≥ 250 V AC
Nennstrom:
16 A (SUN2000-2KTL-L1)
⚫
25 A (SUN2000-3KTL-L1 und
⚫
SUN2000-3.68KTL-L1)
32 A (SUN2000-4KTL-L1, SUN2000-
⚫
4.6KTL-L1, SUN2000-5KTL-L1 und
SUN2000-6KTL-L1)
4
Außendurchmesser
N/A
10-21 mm
5,5-9 mm
vierlöchriger
⚫
Gummistöpsel:
4-8 mm
zweilöchriger
⚫
Gummistöpsel:
8-11 mm
