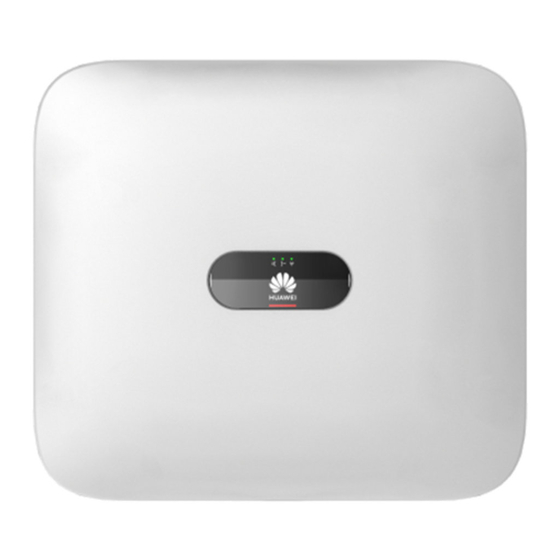

Huawei SUN2000-12KTL-M0 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-12KTL-M0
  6. Benutzerhandbuch

Huawei SUN2000-12KTL-M0 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-12KTL-M0:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0
Benutzerhandbuch
Ausgabe
06
Datum
2023-05-17
HUAWEI TECHNOLOGIES CO., LTD.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-12KTL-M0

Inhaltszusammenfassung für Huawei SUN2000-12KTL-M0

  • Seite 1 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch Ausgabe Datum 2023-05-17 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Ziel des Dokuments Dieses Dokument beschreibt die Produkte SUN2000-12KTL-M0, SUN2000-15KTL-M0, SUN2000-17KTL-M0 und SUN2000-20KTL-M0 (Kurzbezeichnung SUN2000) in Bezug auf Montage, elektrische Anschlüsse, Inbetriebnahme, Wartung und Fehlerbehebung. Lesen Sie dieses Dokument durch und machen Sie sich mit den Sicherheitsinformationen, Funktionen und Leistungsmerkmalen des SUN2000 vertraut, bevor Sie das Gerät montieren und in...

  • Seite 4: Änderungsverlauf

    Szenariennamen, die Methoden zum Download der FusionSolar-Apps sowie App-Screenshots geändert; und die Versionsbeschreibung der vom WLAN-FE Smart Dongle unterstützten FusionSolar-App hinzugefügt. C Festlegen von Einspeisungsbeschränkungsparametern aktualisiert und die Screenshots sowie Parameterbeschreibung geändert. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 C Festlegen von Einspeisungsbeschränkungsparametern wurde hinzugefügt. D Festlegen von Parametern zu Spannungsanstiegsunterdrückung Q-U-Kurve wurde hinzugefügt. Ausgabe 01 (08.05.2019) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 6: Inhaltsverzeichnis

    5.4 Anschließen des DC-Eingangsstromkabels........................47 5.5 (Optional) Anschließen des Smart Dongles......................... 51 5.6 (Optional) Anschließen des Signalkabels........................53 5.6.1 RS485-Kommunikationskabel anschließen (Kaskadierung von Wechselrichtern)........... 55 5.6.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor)..............56 Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 9 Technische Daten........................80 A Netzcodes............................. 84 B Einstellen der Parameter für Trockenkontakt-Planung............87 C Festlegen von Einspeisungsbeschränkungsparametern............. 89 D Festlegen von Parametern zu Spannungsanstiegsunterdrückung Q-U-Kurve....96 E AFCI............................... 98 F Acronyms and Abbreviations....................102 Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 8: Sicherheitshinweise

    Taifune, Wirbelstürme, Tornados und andere extreme Wetterbedingungen beschädigt. Das Gerät wird außerhalb der in diesem Dokument angegebenen Bedingungen betrieben. Das Gerät wird in Umständen installiert oder verwendet, die nicht den internationalen, nationalen oder regionalen Standards entsprechen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 9: Persönliche Sicherheit

    Ringe und Halsketten, um Stromschläge zu vermeiden. GEF AHR Verwenden Sie während der Vorgänge spezielle isolierte Werkzeuge, um Stromschläge oder Kurzschlüsse zu vermeiden. Die dielektrische Spannungsfestigkeit muss den örtlichen Gesetzen, Vorschriften, Normen und Spezifikationen entsprechen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 10 – Fachleute: Personal, das mit den Arbeitsprinzipien und der Gerätestruktur vertraut ist, im Betrieb des Geräts geschult oder erfahren ist und die Quellen und das Ausmaß verschiedener potenzieller Gefahren bei der Installation, dem Betrieb und der Wartung des Geräts kennt Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 11: Electrical Safety

    Geräteschäden, Leistungsabfall, Stromausfällen oder Personenschäden kommen. W ARNUNG Installieren Sie das Erdungskabel bei Geräten zuerst, die geerdet werden müssen, wenn Sie das Gerät installieren, und entfernen Sie das Erdungskabel zuletzt, wenn Sie das Gerät entfernen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 12 Warnschilder in der Nähe der vor- und nachgeschalteten Schalter oder Leistungsschalter an, um ein versehentliches Einschalten zu verhindern. Das Gerät kann erst nach Abschluss der Fehlerbehebung eingeschaltet werden. Öffnen Sie keine Abdeckungen des Geräts. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 13 Anforderungen entspricht. Wenn Sie Kabel verlegen, lassen Sie zwischen den Kabeln und wärmeerzeugenden Komponenten oder Bereichen einen Abstand von mindestens 30 mm. Dadurch wird eine Verschlechterung oder Beschädigung der Kabelisolierschicht verhindert. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 Bedienen von Geräten und Kabeln, das Einstecken von Steckern in oder das Entfernen von Steckern von Signalports, die mit Einrichtungen im Freien verbunden sind, das Arbeiten in der Höhe, das Ausführen von Installationen im Freien und das Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Mechanische Sicherheit

    Organisation geprüft wurden. Verwenden Sie keine Werkzeuge, die Kratzspuren aufweisen oder die Prüfung nicht bestanden haben oder deren Gültigkeitsdauer für die Prüfung abgelaufen ist. Stellen Sie sicher, dass die Werkzeuge sicher und nicht überlastet sind. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 16 Ort, passen Sie die Position Ihrer Handflächen an und heben Sie ihn dann an. Bewegen Sie einen schweren Gegenstand stabil mit ausgeglichener Kraft bei einer gleichmäßigen und niedrigen Geschwindigkeit. Stellen Sie den Gegenstand stabil und Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 17 Achten Sie bei Verwendung einer Stehleiter darauf, dass die Zugseile gesichert sind. Wenn eine Anlegeleiter verwendet wird, beträgt der empfohlene Winkel der Leiter zum Boden 75 Grad, wie in der folgenden Abbildung gezeigt. Zur Messung des Winkels kann ein Winkel verwendet werden. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 18 Lassen Sie Stahlseile und Hebezeuge nicht nachschleppen und lassen Sie angehobene Gegenstände nicht gegen harte Objekte stoßen. Achten Sie darauf, dass der zwischen zwei Hebeseilen gebildete Winkel nicht größer ist als 90 Grad, wie in der folgenden Abbildung gezeigt. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 19 Um Kurzschlüsse oder andere Risiken zu vermeiden, bohren Sie keine Löcher in erdverlegte Rohre oder Kabel. Schützen Sie das Gerät beim Bohren vor Spänen. Entfernen Sie nach dem Bohren alle Späne. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Überblick

    In diesem Dokument werden die folgenden Produktmodelle behandelt: SUN2000-12KTL-M0 SUN2000-15KTL-M0 SUN2000-17KTL-M0 SUN2000-20KTL-M0 Abbildung 2-1 Modellbeschreibung (SUN2000-20KTL-M0 als Beispiel) Tabelle 2-1 Model description Symbol Bedeutung Beschreibung Produkt SUN2000: dreiphasiger netzgebundener Wechselrichter für PV-Strings Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Netzwerkanwendung

    Wohngebieten und für kleine Bodenanlagen ausgelegt. In der Regel besteht ein netzgebundenes System aus dem PV-String, einem netzgebundenen Wechselrichter, einer Fehlerstrom-Schutzeinrichtung (RCD) und einer Stromverteilereinheit. Abbildung 2-2 Netzwerkanwendung - Szenario mit einzelnem Wechselrichter (optional in gestrichelten Kästchen) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 22 (C) SUN2000 (D) AC-Schalter (E) ACDU (F) Smart Power Sensor (G) Stromnetz (H) 4G Smart Dongle (I) WLAN-FE Smart Dongle (J) Router (K) FusionSolar- (L) FusionSolar App Management-System (M) Last (N) Rundsteuerempfaenger Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Unterstützte Stromnetze

    Abbildung 2-4 Unterstützte Stromnetze ANMERKUNG l In einem TT-Netz sollte die N-PE-Spannung unter 30 V liegen. l In einem IT-Stromnetz müssen die Isolierungseinstellung auf Eingang nicht geerdet, mit Transformator eingestellt sein. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Beschreibung Des Geräts

    (11) DC-Eingangsklemmen (PV3+/PV3–) (12) DC-Eingangsklemmen (PV2+/PV2–) (13) DC-Eingangsklemmen (PV1+/PV1–) (14) DC-Schalter (DC SWITCH) ANMERKUNG An der linken und der rechten Seiten des Wechselrichters sind zwei M6-Schraubenlöcher für den Einbau einer Abdeckung reserviert. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Bedeutung

    1 s lang aus) SUN2000 verbunden. Es besteht keine Kommunikation. Opmerking 1: De AC kan ingeschakeld zijn. Controleer of de externe AC-schakelaar op OFF (UIT) staat. 2.3 Beschreibung der Aufkleber 2.3.1 Gehäuse-Etiketten Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Bezeichnung

    Dokumente durchzulesen. Erdung Dieses Symbol zeigt die Position für den Anschluss des Erdungsschutzkabels an. Warnung zum Entfernen Sie den DC- Betrieb Eingangssteckverbinder oder den AC- Ausgangssteckverbinder nicht bei laufendem Betrieb des SUN2000. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Produkt-Typenschild

    2.3.2 Produkt-Typenschild Abbildung 2-6 Typenschild (SUN2000-20KTL-M0 als Beispiel) (1) Marke und Produktmodell (2) Wichtige technische Daten (3) Konformitätssymbole (4) Unternehmensname und Herstellungsland ANMERKUNG Die Abbildung des Typenschilds dient nur zu Referenzzwecken. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 28: Funktionsprinzipien

    SUN2000 wandelt Gleichstrom über einen Wechselrichter-Schaltkreis in dreiphasigen Wechselstrom um. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstützt. Abbildung 2-7 Working Modes 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. l Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Speicher

    Während der Lagerung sind regelmäßige Inspektionen durchzuführen. Ersetzen Sie gegebenenfalls das Verpackungsmaterial. Wenn der SUN2000 seit einem langen Zeitraum gelagert wurde, sollte er vor einer Inbetriebnahme von qualifiziertem Personal inspiziert und geprüft werden. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Montage

    Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Lieferanten. ANMERKUNG Nähere Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Werkzeuge

    Abisolierzange Demontageschlüs- Gummihammer Utility-Messer Modell: H4TW0001; Hersteller: Amphenol Kabelschneider Crimpwerkzeug Multimeter Staubsauger Modell: Gleichspannungs- H4TC0003; messbereich ≥ 1 Hersteller: 100 V DC Amphenol Marker Maßband Herkömmliche oder OT Terminal-Crimp digitale Wasserwaage Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Ermitteln Der Montageposition

    Der SUN2000 sollte in einer gut belüfteten Umgebung montiert werden, um eine gute Wärmeableitung zu gewährleisten. Empfohlen: Montieren Sie den SUN2000 an einer geschützten Stelle oder an einem Ort mit einer Abdeckung. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Anforderungen An Die Unterkonstruktion

    Position. Abbildung 4-1 Montageneigungen Anforderungen an die Montageabstände Schaffen Sie genügend Platz um den SUN2000 herum, um ausreichend Platz für die Montage und Wärmeableitung sicherzustellen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 35 Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-3 Horizontale Montage (empfohlen) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 4 Montage Abbildung 4-4 Versetzte Montage (empfohlen) Abbildung 4-5 Gestapelte Montage (nicht empfohlen) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 37: Transportieren Eines Wechselrichters

    Schaumstoff, Papier oder sonstiges Schutzmaterial, damit seine Abdeckung nicht beschädigt wird. Abbildung 4-6 Transportieren eines Wechselrichters ----Ende 4.5 Montage der Montagehalterung Sicherheitshinweise zur Montage Abbildung 4-7 Zeigt die Abmessungen der Montagelöcher beim SUN2000. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Wandmontage

    Sie für andere Wänden die Schrauben selbst vor und stellen Sie sicher, dass die Wand die Anforderungen des Wechselrichters an Belastbarkeit erfüllt. Abbildung 4-8 Aufbau eines Spreizdübels (1) Schraube (2) Mutter (3) Federscheibe Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 39 Lösen Sie teilweise Mutter, Unterlegscheibe und Federscheibe der beiden unteren Drehschrauben. Abbildung 4-9 Einbau der Montagehalterung Schritt 3 Montieren Sie den SUN2000 auf die Montagehalterung. Schritt 4 Ziehen Sie die Muttern an. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Trägermontage

    Abbildung 4-11 Montage eines Diebstahlschutz-Schlosses ----Ende 4.5.2 Trägermontage Voraussetzungen Bereiten Sie M6-Schraubensätze aus Edelstahl (mit Unterlegscheiben, Federringen und Schrauben M6) entsprechender Längen sowie passende Unterlegscheiben und Muttern für die entsprechende Befestigungsart vor. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Schritt 2 Bohren Sie die Löcher mit einer Schlagbohrmaschine. ANMERKUNG Es wird Ihnen geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen. Abbildung 4-13 Bohren von Löchern Schritt 3 Sichern Sie die Montagehalterung. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Bereiten Sie selbst ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф 8 mm) vor. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Schloss sicher auf. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 43 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 4 Montage Abbildung 4-16 Montage eines Diebstahlschutz-Schlosses ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 44: Elektrische Anschlüsse

    Beim Anklemmen von Kabeln ist jederzeit geeignete persönliche Schutzkleidung zu tragen. l Um einen schlechten Kabelkontakt aufgrund einer Überbeanspruchung zu vermeiden, wird empfohlen, die Kabel aufzuwickeln und dann an die entsprechenden Ports anzuschließen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 45: Installation Vorbereiten

    5.1 Installation vorbereiten Abbildung 5-1 Kabelverbindungen des SUN2000 (optional in gestrichelten Kästchen) HINWEIS Wenn der Smart Dongle konfiguriert ist, empfiehlt es sich, den Smart Dongle zu installieren, bevor Sie das Signalkabel anschließen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Component Description

    Opmerking 1: Zie de SDongleA-05 Kurzanleitung (WLAN-FE) voor meer informatie over de SDongleA-05; zie de SDongleA-03 Kurzanleitung (4G) voor meer informatie over de SDongleA-03. U kunt de beknopte handleiding vinden op https://support.huawei.com/ enterprise door te zoeken naar het Smart Dongle-model. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Bezeichnung

    äche: 6–16 mm l Kabelaußendurchmess er: 11-26 mm SUN2000-15KTL-M0, SUN2000-17KTL-M0, SUN2000-20KTL-M0: l Leiterquerschnittsfl- äche: 10–16 mm l Kabelaußendurchmess er: 11-26 mm PE-Kabel Einadriges Kupferkabel SUN2000-12KTL-M0: für den Außenbereich Leiterquerschnitt ≥ 6 Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 48: Anschließen Des Pe-Kabels

    Stromnetztypen die Ausgangsseite des Wechselrichters mit einem Trenntransformator verbunden ist, stellen Sie sicher, dass der Wechselrichter ordnungsgemäß geerdet und Isolierungseinstellung auf Eingang nicht geerdet, mit Transformator eingestellt ist, damit der Wechselrichter ordnungsgemäß funktioniert. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 Umwickeln Sie den nicht-isolierten Crimpbereich mit dem Wärmeschrumpfschlauch oder PVC-Isolierband. In der folgenden Abbildung wird der Wärmeschrumpfschlauch als Beispiel verwendet. l Wenn Sie eine Heißluftpistole verwenden, schützen Sie die Geräte vor dem Versengen. Abbildung 5-2 Crimpen eines Kabelschuhs Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 50: Anschließen Des Ac-Ausgangsstromkabels

    Schließen Sie keine Lasten zwischen dem SUN2000 und dem direkt daran angeschlossenen AC-Schalter an. Der SUN2000 ist mit einer umfassenden Fehlerstrom-Überwachungseinheit (RCMU) integriert. Sobald erkannt wird, dass der Reststrom den Schwellenwert übersteigt, trennt sich der SUN2000 selbst direkt vom Stromnetz. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 Der Innensechskantschlüssel wird mit dem Wechselrichter geliefert und ist am Aufhängesatz an der Unterseite des Wechselrichters befestigt. Abbildung 5-4 Innensechskantschlüssel Verfahren Schritt 1 Schließen Sie das AC-Ausgangsstromkabel an den AC-Steckverbinder an. Abbildung 5-5 Anforderungen an die Abisolierung Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 SUN2000 sowie zu Beschädigungen seiner AC-Steckverbinder kommen. l Achten Sie darauf, dass das Kabel nicht verdreht ist. Abbildung 5-6 Dreiadriges Kabel (L1, L2 und L3) Abbildung 5-7 Vieradriges Kabel (L1, L2, L3 und PE) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 Die in den Abbildungen gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wählen Sie gemäß den im jeweiligen Land geltenden Standards ein entsprechendes Kabel aus. Schritt 2 Schließen Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an. HINWEIS Achten Sie darauf, dass der AC-Steckverbinder sicher angeschlossen ist. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 54: Anschließen Des Dc-Eingangsstromkabels

    Wenn kein PV-String an einer DC-Eingangsklemme des SUN2000 angeschlossen ist, darf die wasserdichte Kappe nicht von der Klemme entfernt werden. Andernfalls kann sich dies auf das IP-Schutzart des SUN2000 auswirken. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 55: Klemmenbeschreibung

    Bei Betrieb des SUN2000 kann es zu einem Kurzschluss des Gleich- oder Wechselstroms kommen und das Gerät beschädigen. Der verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. Klemmenbeschreibung Abbildung 5-12 Anschlüsse Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 H4TC0003 (Amphenol, recommended), H4TC0002 (Amphenol), PV-CZM-22100 (Staubli), or PV-CZM-19100 (Staubli). When choosing PV- CZM-22100 or PV-CZM-19100, do not use the locator. Otherwise metal contacts would be damaged. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 57 PV-String-Strom auf unter 0,5 A fällt. Schalten Sie anschließend die beiden DC SWITCH auf OFF, ziehen Sie die Plus- und Minus-Steckverbinder ab und korrigieren Sie die Verbindung des DC-Eingangsstromkabels. ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 58: Entfernen Eines Dc-Steckverbinders

    Um die SIM-Karte zu entfernen, drücken Sie sie nach innen. Dann springt die SIM-Karte automatisch heraus. l Wenn Sie einen WLAN-FE Smart Dongle oder 4G Smart Dongle mit einer SIM-Karte konfiguriert haben, überspringen Sie diesen Schritt. 4G Smart Dongle Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 Es gibt zwei Arten von Smart Dongle, die in diesem Dokument beschrieben werden: l WLAN-FE-Smart-Dongle: SDongleA-05 l 4G-Smart-Dongle: SDongleA-03 Weitere Details finden Sie in der im Lieferumfang des Smart Dongle enthaltenen Kurzanleitung. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 60: Optional) Anschließen Des Signalkabels

    Wird zum 485A1-2 RS485A, Wird zum RS485- Kaskadiere RS485- Kaskadiere Differenzia n von Differenzia n von lsignal+ Wechselric lsignal+ Wechselric htern oder htern oder Verbindung Verbindung an den an den RS485- RS485- Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 Smart Differenzia Power lsignal– Sensor zur Exportbegr enzung verwendet Nicht Nicht Nicht DIN3 zutreffend zutreffend zutreffend Nicht DIN4 zutreffend Nicht Nicht Nicht zutreffend zutreffend zutreffend Kommunikationsnetzwerk Smart-Dongle-Vernetzungsszenario Abbildung 5-20 Smart Dongle-Netzwerk Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 62: Rs485-Kommunikationskabel Anschließen (Kaskadierung Von Wechselrichtern)

    Im Netzwerk-Szenario Smart Dongle kann der SmartLogger1000A nicht angeschlossen werden. l Der Smart Power Sensor ist für die Exportbegrenzung erforderlich. Es kann ausschließlich der (von Huawei bereitgestellte) Smart Power Sensor DTSU666-H verwendet werden. l Der Smart Power Sensor und der Smart Dongle müssen an denselben Wechselrichter angeschlossen sein.

  • Seite 63: Anschließen Des Rs485-Kommunikationskabels (Smart Power Sensor)

    Schritt 2 Verbinden Sie den Signalsteckverbinder mit dem COM-Anschluss. Abbildung 5-23 Sichern des Signalkabelanschlusses ----Ende 5.6.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) Verkabelung Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Leistungsmesser. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-24 Verkabelung (Dreiphasig-Dreiadrig) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-25 Verkabelung (Dreiphasig-Vierleiter) (1) Abschirmungsschicht des Signalkabels Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Anschließen Des Rundsteuerempfaenger-Signalkabels

    Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-27 Sichern des Signalkabelanschlusses ----Ende 5.6.3 Anschließen des Rundsteuerempfaenger-Signalkabels Kabelverbindung Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Rundsteuerempfaenger. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 67 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-28 Kabelverbindung Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Abbildung 5-29 Kabelmontage Schritt 2 Schließen Sie das Signalkabel an den COM-Anschluss an. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-30 Sichern des Signalkabelanschlusses ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Inbetriebnahme

    Schalter ausschalten Der DC SWITCH und alle Schalter für die Verbindung mit dem SUN2000 stehen auf OFF. Kabelanschlüsse Das AC-Ausgangsstromkabel und das DC- Eingangsstromkabel sind korrekt, fest und sicher angeschlossen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 70: Einschalten Des Systems

    Schritt 3 Schalten Sie den DC SWITCH an der Unterseite des SUN2000 auf ON. Schritt 4 Warten Sie etwa eine Minute und beobachten Sie dann die LED-Anzeigen des Wechselrichters, um den Betriebsstatus zu überprüfen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Bedeutung

    Opmerking 1: De AC kan ingeschakeld zijn. Controleer of de externe AC-schakelaar op OFF (UIT) staat. Schritt 5 (Optional) Beobachten Sie die LED, um den Betriebsstatus des Smart Dongle zu überprüfen. WLAN-FE Smart Dongle Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 0,2 s lang aus) Dongle mit dem Verwaltungssystem. 4G Smart Dongle Tabelle 6-4 Beschreibung der LED-Anzeigen LED Farbe Status Anmerkungen Bedeutung Nicht zutreffend Normal Der Dongle ist nicht gesichert oder nichteingeschaltet. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 Überprüfen Sie, ob die SIMKarte installiert und richtig eingesetztwurde. Wenn dies nicht der Fall ist, installieren Sie die SIM-Karte bzw. nehmen Sie sie heraus und setzen Siesie wieder ein. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 74: Inbetriebnahme

    Herunterladen der App Suchen Sie bei Google Play nach „FusionSolar“ oder scannen Sie den entsprechenden QR- Code, laden Sie das Installationspaket herunter und installieren Sie die FusionSolar-App, indem Sie die Anweisungen befolgen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 Inbetriebnahme zu beschreiben. Führen Sie für die SUN2000-App Vorgänge nach Bedarf aus. l Um die SUN2000-App zu erhalten, scannen Sie den QR-Code oder suchen Sie nach „SUN2000“ in Huawei AppGallery, laden Sie das neueste Installationspaket herunter, und installieren Sie die SUN2000-App gemäß den Anweisungen. Die Version von SUN2000-App sollte 3.2.00.002 (Android) oder neuer sein.
  • Seite 76 Abbildung 6-3 Het eerste installateuraccount maken HINWEIS Melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um mehrere Installationstechnikerkonten für dasselbe Unternehmen zu erstellen. Abbildung 6-4 Meerdere installateuraccounts voor hetzelfde bedrijf maken Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Szenario 2: Smartlogger1000A-Vernetzungsszenario

    Zie voor meer informatie de FusionSolar App Quick Guide. 6.3.2 Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de Distributed PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Distributed Inverters + SmartLogger1000A + RS485 Networking). Die Kurzanleitung ist im Lieferumfang des SmartLogger1000A enthalten. Ausgabe 06 (2023-05-17)

  • Seite 78: Szenario 3: Fusionsolar App Kann Nicht Auf Das Internet Zugreifen

    Abbildung 6-6 Inbetriebnahmedes Gerätszu (Vor der Anmeldung) ANMERKUNG Wenn die App FusionSolar auf das Netzwerk zugreifen kann, können Sie nach der Anmeldung bei der FusionSolar-App auf die Inbetriebnahme der Anlage zugreifen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 Verschlüsselungsmodus in WPA2 oder WPA/WPA2. Falls der Wechselrichter nicht über WEP verbunden werden kann, melden Sie sich am Router an und ändern Sie den Verschlüsselungsmodus in WPA2 oder WPA/WPA2. Abbildung 6-7 Schnelleinstellungen Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Schritt 3 (Optional) Wenn mehrere Wechselrichter mit einem Datenkollektor des Drittanbieters verbunden sind, stellen Sie die RS485-Parameter ein. Abbildung 6-8 RS485 Settings ANMERKUNG Die RS485-Adressen verschiedener Wechselrichter müssen unterschiedlich sein. ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 81: Ausschalten Des Systems

    Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Setzen Sie den DC SWITCH an der Unterseite des SUN2000 auf OFF. Schritt 4 Schalten Sie den DC-Schalter zwischen PV-String und SUN2000 aus, falls vorhanden. ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 82: Instandhaltung

    Um sicherzustellen, dass der SUN2000 lange Zeit richtig arbeiten kann, wird empfohlen, ihn routinemäßig zu warten, wie in diesem Kapitel beschrieben. V ORSICHT Schalten Sie das System aus, bevor Sie Reinigungsarbeiten am System durchführen, Kabel anschließen und die Zuverlässigkeit der Erdung wiederherstellen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 83: Troubleshooting

    Geringfügig: Einige Komponenten weisen Fehler auf, ohne dass die netzgekoppelte Stromerzeugung beeinträchtigt wird. Warnung: Der Wechselrichter funktioniert ordnungsgemäß. Die Ausgangsleistung nimmt ab oder einige Autorisierungsfunktionen schlagen aufgrund von externen Faktoren fehl. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Schalten Sie den AC- AFCI- egend Ausgangsschalter und dann den DC- AFCI-Prüfung fehlgeschlagen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd. Selbstüber Eingangsschalter aus. Schalten Sie prüfung sie nach 5 Minuten ein und warten Sie, bis der Wechselrichter mit dem Stromnetz verbunden ist.
  • Seite 85 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 7 Instandhaltung ANMERKUNG Wenden Sie sich an Ihren Händler oder den technischen Support von Huawei, wenn die in der Spalte Vorschläge zur Fehlerbehebung aufgeführten Maßnahmen ergriffen wurden, der Fehler jedoch weiterhin besteht. Ausgabe 06 (2023-05-17)

  • Seite 86: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemäß ab. 8.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 87: Technische Daten

    SUN2000-17KTL- SUN2000-20KTL- Vorgaben Maximale 1 080 V Eingangsspannung Maximaler 22 A Eingangsstrom (pro MPPT) Max. 30 A Kurzschlussstrom (pro MPPT) Maximaler Rückspeisungsstro m des Wechselrichters zum PV-Array Mindestanfangss- 200 V pannung Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 88: Technische Vorgaben

    17,3 A (400 V) A (400 V) A (400 V) A (400 V) Angepasste 20 A 25,2 A 28,5 A 33,5 A Stromnetzfrequenz Leistungsfaktor 50/60 Hz Maximaler gesamter 0,8 voreilend... 0,8 nacheilend Klirrfaktor (Nennleistung) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 89 Specifications AFCI Eingang des DC- Schalters Schutz vor Inselbildung Ausgangs- Überstromschutz Ausgangs- Kurzschlussschutz Ausgangs- Überspannungsschu Eingangs- Rückverbindungs- schutz Fehlererkennung der PV-Strings Überspannungsschu Überspannungsschu Erkennung von Isolationswider- stand Fehlerstrom- Überwachungsein- heit (RCMU) Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Display Und Kommunikation

    Natürliche Konvektion Höchste 0-4 000 m (Leistungsreduzierung ab 2 000 m) Einsatzhöhe Relative Feuchte 0 %–100 % RH Eingangssteckver- Amphenol Helios H4 binder Ausgangssteckver- Wasserdichter Schnellverbinder binder IP-Schutzart IP65 Topologie Kein Transformator Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 91: A Netzcodes

    240-V-Stromnetz Schottland (I > 16 A) G83-England 230-V-Stromnetz England (I < 16 A) G83-Scotland 240-V-Stromnetz England (I < 16 A) CEI0-21 Italien Niederspannungsnetz EN50438-CZ Tschechische Republik Niederspannungsnetz RD1699/661 Spanien Niederspannungsnetz EN50438-NL Niederlande Niederspannungsnetz C10/11 Belgien Niederspannungsnetz Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Brasilien Niederspannungsnetz SA_RPPs Südafrika Niederspannungsnetz INDIEN Indien Niederspannungsnetz ZAMBIA Sambia Niederspannungsnetz Chile Chile Niederspannungsnetz Malaysisch Malaysia Niederspannungsnetz KENYA_ETHIOPIA Kenia Niederspannungsnetz und Äthiopien Niederspannungsnetz NIGERIA Nigeria Niederspannungsnetz DUBAI Dubai Niederspannungsnetz Nordirland Nordirland Niederspannungsnetz Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 DG-Hybrid-Niederspannungsnetz (50 Hz) Kraftstoffmotor-Netz 60 Hz DG-Hybrid-Niederspannungsnetz (60 Hz) ARGENTINIEN Argentinien Niederspannungsnetz Mauritius Mauritius Niederspannungsnetz EN50438-SE Schweden Niederspannungsnetz Oostenrijk Oostenrijk G99-TYPEA-LV Verenigd Koninkrijk G99-TYPEB-LV Verenigd Koninkrijk G99-TYPEB-HV Verenigd Koninkrijk G99-TYPEA-HV Verenigd Koninkrijk Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 94: B Einstellen Der Parameter Für Trockenkontakt-Planung

    Nutzer für alle Schäden, die der PV-Anlage entstehen. Verfahren Schritt 1 Einstellen Sie die Parameter für Trockenkontakt-Planung. ANMERKUNG Stellen Sie Planung über potenzialfreie Kontakte auf to , ein und stellen Sie Wirkleistungssteuerung sowie Blindleistungsregelung ein. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 B Einstellen der Parameter für Trockenkontakt-Planung Abbildung B-1 Einstellen der Parameter für Trockenkontakt-Planung ----Ende Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 96: C Festlegen Von Einspeisungsbeschränkungsparametern

    Kennwort verloren geht, ist der Zugriff auf die Geräte nicht mehr möglich. In diesen Fällen haftet der Nutzer für alle Schäden, die der PV-Anlage entstehen. Verfahren Schritt 1 Legen Sie Einspeisungsbeschränkungsparameter fest. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 Rückspeisung für die drei Phasen erfolgt. l l Wenn dieser Parameter auf Einphasiger Strom eingestellt ist, deutet es an, dass keine Rückspeisung für die Phase mit der maximalen Leistung erfolgt. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 Ausfallsicherheit Prozentsatz fest. Wenn der Dongle keine Zählerdaten erkennt oder die Kommunikation zwischen dem Dongle und dem Wechselrichter unterbrochen wird, liefert der Dongle den Reduzierungswert der Wirkleistung des Wechselrichters nach Prozentsatz. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Zählerdaten innerhalb der vorgegebenen Zeit erkennt, liefert der Dongle den voreingestellten Wert von Wirkleistungsbegrenzung für Ausfallsicherheit zum Schutz an den Wechselrichter. Leistungsanstiegssc Legt den Schwellenwert für die Erhöhung hwelle der Ausgangsleistung des Wechselrichters fest. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 Wenn dieser Parameter auf Einphasiger Strom eingestellt ist, deutet es an, dass keine Rückspeisung für die Phase mit der maximalen Leistung erfolgt. Legt die gesamte maximale Wirkleistung Anlagenkapazität im Szenario der Wechselrichter- Kaskadierung an. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 Prozentsatz fest. Wenn der Dongle keine Zählerdaten erkennt oder die Kommunikation zwischen dem Dongle und dem Wechselrichter unterbrochen wird, liefert der Dongle den Reduzierungswert der Wirkleistung des Wechselrichters nach Prozentsatz. ----Ende Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch C Festlegen von Einspeisungsbeschränkungsparametern Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 103: D Festlegen Von Parametern Zu Spannungsanstiegsunterdrückung Q-U-Kurve

    Kennwort verloren geht, ist der Zugriff auf die Geräte nicht mehr möglich. In diesen Fällen haftet der Nutzer für alle Schäden, die der PV-Anlage entstehen. Verfahren Schritt 1 Legen Sie die Parameter der Q-U-Kurve zur Spannungsanstiegsunterdrückung fest. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch Spannungsanstiegsunterdrückung Q-U-Kurve Abbildung D-1 Festlegen der Parameter zu Spannungsanstiegsunterdrückung Q-U-Kurve ----Ende Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: E Afci

    AFCI Funktionsbeschreibung Wenn PV-Module oder -Kabel falsch angeschlossen oder beschädigt sind, können Lichtbögen erzeugt werden, die zu Bränden führen können. In Huawei-Wechselrichter ist eine Lichtbogenerkennung integriert, um die Sicherheit von Leben und Eigentum der Benutzer zu gewährleisten. Diese Funktion ist standardmäßig aktiviert. Um die Funktion zu deaktivieren, gehen Sie zum Bildschirm Inbetriebnahmedes Gerätszu in der FusionSolar-App, wählen Sie...

  • Seite 106: Löschen Von Alarmen

    Die AFCI-Funktion kann einen DC-Störlichtbogen verursachen, der auf die folgenden drei Möglichkeiten gelöscht werden kann: Lokales Inbetriebnahme-Tool der FusionSolar-App Wählen Sie auf dem Bildschirm Inbetriebnahmedes Gerätszu > Gerätedaten > Alarmverwaltung und tippen Sie rechts neben dem Alarm auf Löschen. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Abbildung E-2 Alarmverwaltung FusionSolar-App Melden Sie sich bei der FusionSolar-App an, wählen Sie Betrieb und Wartung > Gerätealarm aus und tippen Sie auf DC-Störlichtbogen. Tippen Sie auf dem angezeigten Bildschirm Alarmdetails auf BESEITIGUNG. Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch E AFCI Abbildung E-3 Alarmdetails FusionSolar-Smart-PV-Management-System Melden Sie sich an bei https://intl.fusionsolar.huawei.com, wählen Sie Intelligenter Betrieb > Gerätealarm, wählen Sie DC-Störlichtbogen aus und klicken Sie auf Löschen. Abbildung E-4 Gerätealarm Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.

  • Seite 109: Acronyms And Abbreviations

    Arc-fault Circuit Interrupter, Fehlerlichtbogen-Schutzeinrichtung Central Controller, zentrale Steuerung HVRT High Voltage Ride-through, Hochspannungs- Durchfahren LED-Anzeige Light Emitting Diode, Lichtemittierende Diode LVRT Low Voltage Ride-through, Niederspannungs- Durchfahren Photovoltaik Residual Current Device, Fehlerstrom- Schutzeinrichtung Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch F Acronyms and Abbreviations WEEE Waste Electrical and Electronic Equipment, Richtlinie über Elektro- und Elektronik- Altgeräte Ausgabe 06 (2023-05-17) Copyright © Huawei Technologies Co., Ltd.
