Überblick - Huawei SUN2000-L1 Kurzanleitung

1. Die Informationen in diesem Dokument können ohne Vorankündigung geändert
werden. Bei der Vorbereitung dieses Dokuments wurde größtmögliche Sorgfalt
aufgewendet, um die Genauigkeit der Inhalte sicherzustellen. Jedoch entsteht
durch die Aussagen, Informationen und Empfehlungen in diesem Dokument
keinerlei ausdrückliche oder implizierte Gewährleistung. Sie können dieses
Dokument durch Scannen des QR-Codes herunterladen.
2. Bevor Sie das Gerät installieren, lesen Sie aufmerksam das
Benutzerhandbuch und machen Sie sich mit allen Produktinformationen und
Sicherheitsvorkehrungen vertraut.
3. Das Gerät darf nur von zugelassenen Elektrikern bedient werden. Das Bedienpersonal muss
geeignete persönliche Schutzausrüstung (PSA) tragen.
4. Ü berprüfen Sie vor der Installation des Geräts anhand der Packliste, ob der
Verpackungsinhalt intakt und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden
oder fehlenden Komponenten an Ihren Händler.
5. Durch einen Verstoß gegen die Anweisungen in diesem Dokument verursachte Schäden am
Gerät sind nicht von der Garantie abgedeckt.
6. Die in diesem Dokument gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wählen Sie
die Kabel entsprechend der vor Ort geltenden elektrotechnischen Vorschriften.
1

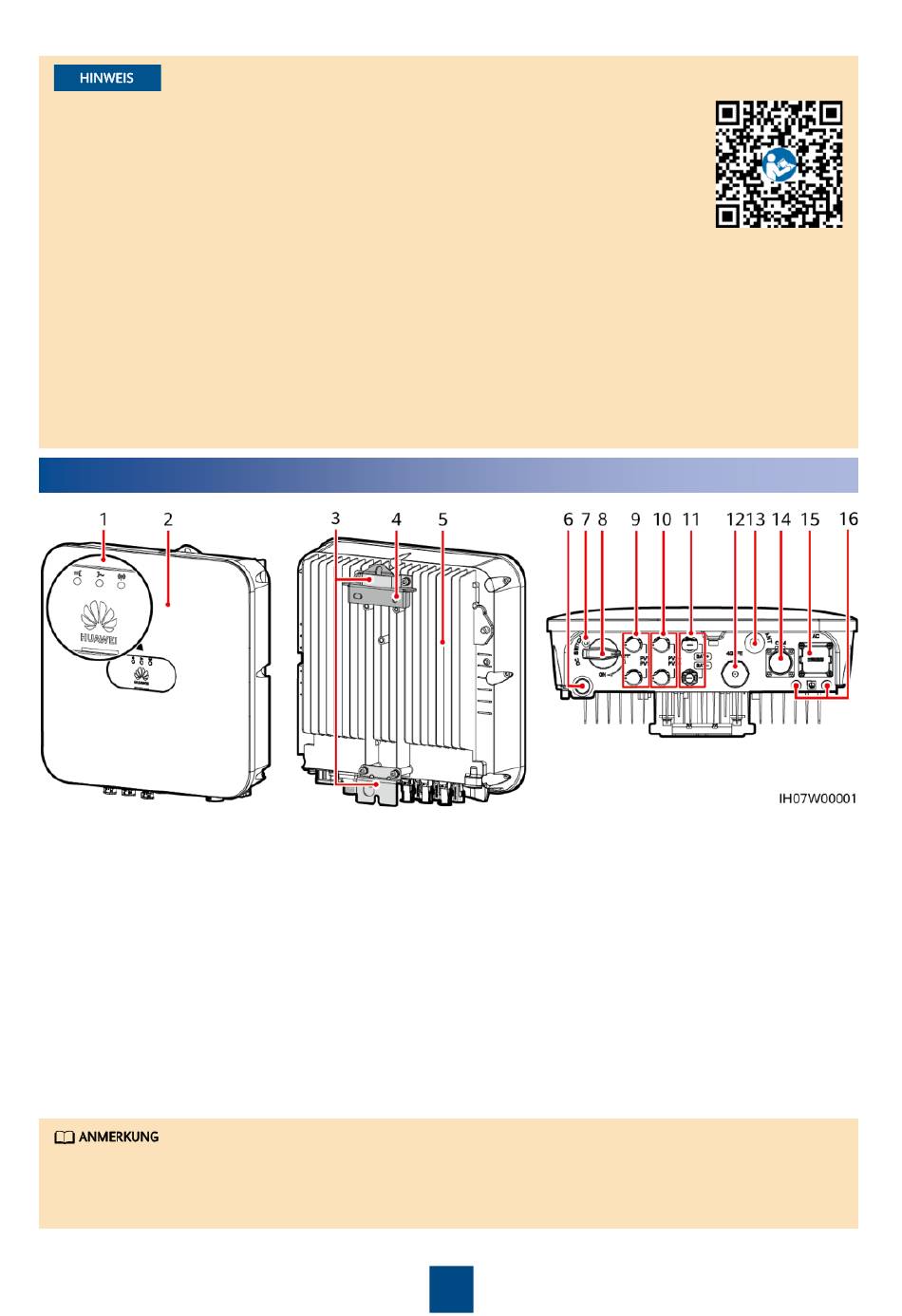

Ü berblick
(1) LED-Anzeigen
(3) Aufhängesatz
(5) Kühlkörper
(7) Schraubenloch für den DC-Schalter
(9) DC-Eingangsklemmen (PV1+/PV1–)
(11) Akkuklemmen (BAT+/BAT–)
(13) Antennenanschluss (ANT)
(15) AC-Ausgangsanschluss (AC)
•
a: Mit der Schraube wird der DC-Schalter befestigt, um ein versehentliches Booten zu
verhindern. Die Schraube ist im Lieferumfang des Solarwechselrichters enthalten.
• b: DC-Eingangsklemmen PV1 und PV2 werden über den DC-Schalter gesteuert.
(2) Vorderblende
(4) Montagehalterung
(6) Belüftungsventil
a
(8) DC-Schalter
(10) DC-Eingangsklemmen (PV2+/PV2–)
(12) Smart Dongle-Anschluss (4G/FE)
(14) COM-Port (COM)
(16) Erdungspunkt
Copyright © Huawei Technologies Co., Ltd. 2023.
1
Alle Rechte vorbehalten.
b
(DC SWITCH)
