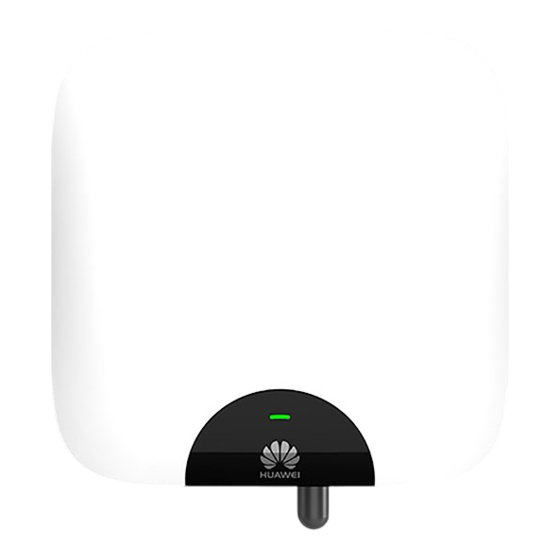

Huawei SUN2000L-2KTL Kurzanleitung

SUN2000L-(2KTL-5KTL)
Kurzanleitung
Ausgabe: 03
Teilenummer: 31508725
Datum 30.05.2018

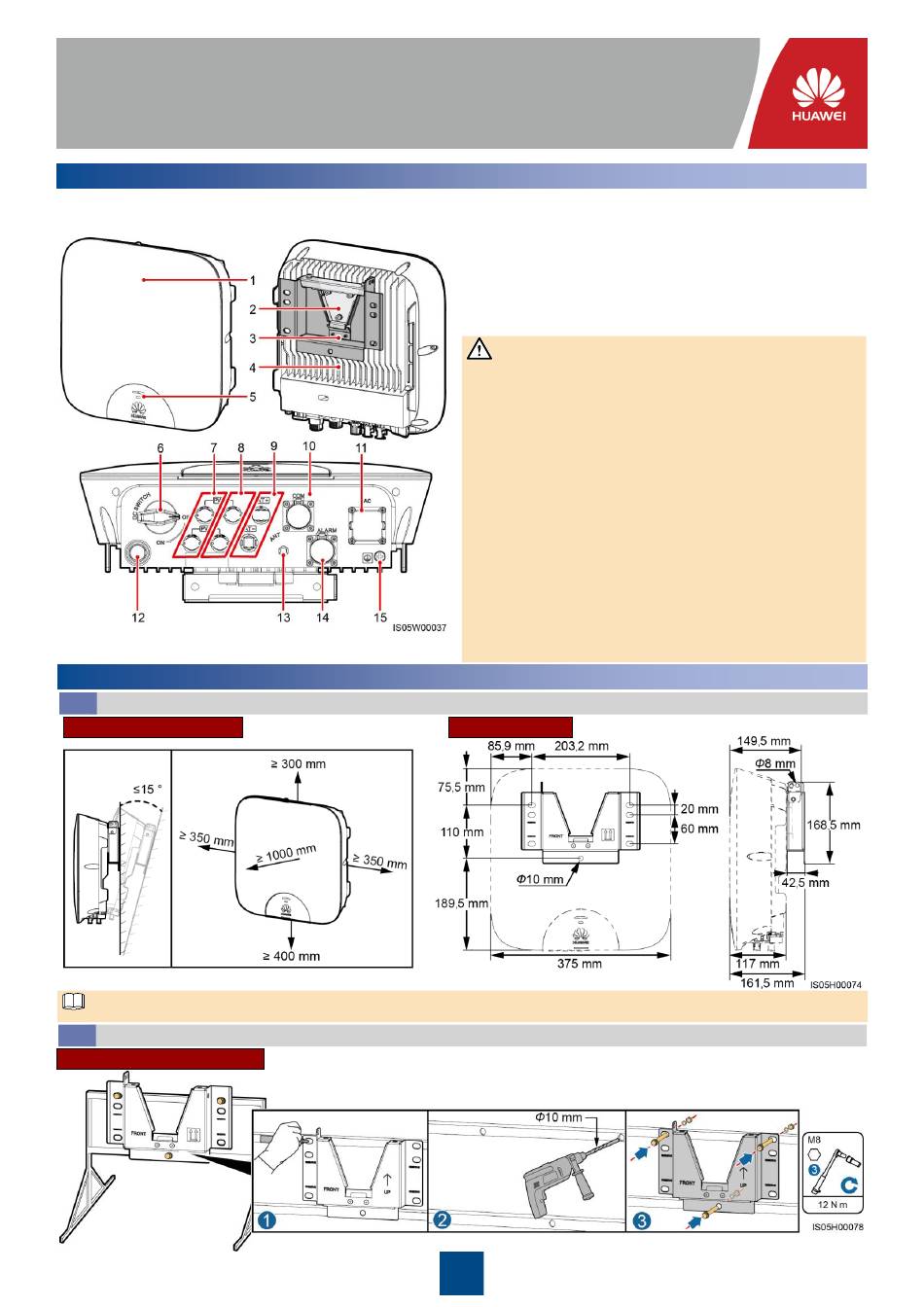

1
Überblick
2
Montieren des Geräts
Montageanforderungen
2.1
Neigung und Freiräume
ANMERKUNG
Wenn mehrere Wechselrichter installiert werden müssen, siehe SUN2000L-(2KTL-5KTL) Benutzerhandbuch für die Einbaumaße.
Befestigen der Montagehalterung
2.2
Trägermontage
Bereiten Sie M8-Schraubensä tze aus Edelstahl (mit Unterlegscheiben, Federringen und Schrauben M8)
entsprechender Längen sowie passende Unterlegscheiben und Muttern für die entsprechende Befestigungsart vor.
Es wird empfohlen,
die Bohrlochstellen
durch Auftragen
von
Rostschutzfarbe zu
schützen.
Copyright © Huawei Technologies Co., Ltd. 2018. Alle Rechte vorbehalten.
(1) Vorderblende
(3) Montagehalterung
(5) LED
(7) Gleichstromeingangsklemmen
(PV1+/PV1–)
(9) Akkuklemmen (BAT+/BAT–)
(11) Wechselstromausgang (AC)
(13) Antennenanschluss (ANT)
(15) Erdungspunkt
HINWEIS
1. Die Informationen in diesem Dokument können ohne Vorankü ndigung
geändert werden. Bei der Vorbereitung dieses Dokuments wurde
größtmögliche Sorgfalt aufgewendet, um die Genauigkeit der Inhalte
sicherzustellen. Jedoch entsteht durch die Aussagen, Informationen und
Empfehlungen in diesem Dokument keinerlei ausdrü ckliche oder
implizierte Gewährleistung.
2. Bevor Sie das Gerät installieren, lesen Sie aufmerksam das
Benutzerhandbuch, und machen Sie sich mit allen Produktinformationen
und Sicherheitsvorkehrungen vertraut. Um das Benutzerhandbuch
anzuzeigen oder abzurufen, können Sie sich unter
http://support.huawei.com/carrier/ anmelden und auf der
Registerkartenseite Product Support (Produktsupport) nach dem
Gerätemodell suchen.
3. Das Gerät darf nur von zugelassenen Elektrikern bedient werden. Das
Bedienpersonal muss zu jeder Zeit geeignete persönliche
Schutzausrü stung (PSA) tragen.
4. Überprüfen Sie vor der Montage des Geräts anhand der Packliste, ob der
Verpackungsinhalt intakt und der Lieferumfang vollstä ndig ist. Wenden
Sie sich bei Schäden oder fehlenden Komponenten an Ihren Händler.
5. Huawei ist nicht haftbar für jegliche Folgen, die durch eine
Nichtbeachtung der in diesem Dokument und in dem Benutzerhandbuch
genannten Bestimmungen zur Lagerung, zum Transport, zur Installation
und zur Bedienung entstehen.
Abmessungen
1
(2) Montageplatte
(4) Kühlkörper
(6) Gleichstromschalter (DC SWITCH)
(8) Gleichstromeingangsklemmen
(PV2+/PV2–)
(10) COM-Anschluss (COM)
(12) Belüftungsventil
(14) Alarm-Port (ALARM)
