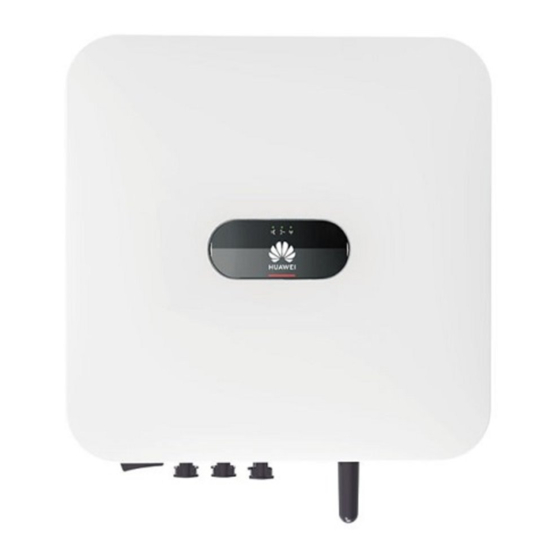

Huawei SUN2000-L1 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-L1
  6. Kurzanleitung

Huawei SUN2000-L1 Kurzanleitung

Vorschau ausblenden Andere Handbücher für SUN2000-L1:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
SUN2000-(2KTL-6KTL)-L1
Kurzanleitung
Ausgabe: 10
Teilenummer: 31500DQD
Datum: 09.02.2023
HUAWEI TECHNOLOGIES CO., LTD.
0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-L1

Inhaltszusammenfassung für Huawei SUN2000-L1

  • Seite 1 SUN2000-(2KTL-6KTL)-L1 Kurzanleitung Ausgabe: 10 Teilenummer: 31500DQD Datum: 09.02.2023 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Überblick

    Mit der Schraube wird der DC-Schalter befestigt, um ein versehentliches Booten zu verhindern. Die Schraube ist im Lieferumfang des Solarwechselrichters enthalten. • b: DC-Eingangsklemmen PV1 und PV2 werden über den DC-Schalter gesteuert. Copyright © Huawei Technologies Co., Ltd. 2023. Alle Rechte vorbehalten.

  • Seite 3: Installieren Des Geräts

    Installieren des Geräts Installationsanforderungen Abstand Winkel Abmessungen der Montagelöcher Installieren des Solarwechselrichters 1. Montieren Sie die Halterung. Achten Sie darauf, die unter Putz verlegten Wasserleitungen und Kabel nicht anzubohren.
  • Seite 4 • Die Dehnschrauben M6x60 sind im Lieferumfang des Solarwechselrichters enthalten. Wenn Länge und Anzahl der Schrauben nicht den Installationsanforderungen entsprechen, sind die M6-Dehnschrauben aus Edelstahl allein vorzubereiten. • Die im Lieferumfang des Solarwechselrichters enthaltenen Dehnschrauben werden hauptsächlich für solide Betonwände eingesetzt. Für andere Wandtypen sind Dehnschrauben alleine vorzubereiten.

  • Seite 5: Anschließen Der Kabel

    AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen. Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen, • Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden Fehlfunktionen führen kann.

  • Seite 6: Anschließen Des Pe-Kabels

    Anschließen des PE-Kabels Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Anderenfalls besteht die Gefahr eines elektrischen Schlages. Erdung- spunkt • Der PE-Punkt am AC-Ausgangsanschluss dient ausschließlich als PE-Potenzialausgleichspunkt und ist kein Ersatz für den PE-Punkt am Gehäuse. •...

  • Seite 7: Anschließen Einer Wlan-Antenne Oder Eines Smart Dongle

    Anschließen einer WLAN-Antenne oder eines Smart Dongle • Wenn FE-Kommunikation verwendet wird, schließen Sie einen WLAN-FE-Smart Dongle (SDongleA-05) an. Sie müssen den WLAN-FE-Smart Dongle separat erwerben. • Wenn 4G-Kommunikation verwendet wird, schließen Sie einen 4G-Smart Dongle (SDongleA- 03) an. Sie müssen den 4G-Smart Dongle separat erwerben. Antennenanschluss (ANT) Smart Dongle-Anschluss (4G/FE) WLAN-Antenne (WLAN-Kommunikation)

  • Seite 8: Anschließen Des Ac-Ausgangsstromkabels

    (Optional) 4G-Smart Dongle (4G-Kommunikation) • Wenn Ihr Smart Dongle mit einer SIM-Karte konfiguriert wurde, müssen Sie die SIM-Karte nicht installieren. Die konfigurierte SIM-Karte kann nur mit dem Smart Dongle verwendet werden. • Wenn Ihr Smart Dongle nicht mit einer SIM-Karte ausgestattet ist, bereiten Sie eine Standard-SIM-Karte (Größe: 25 mm x 15 mm) mit einer Kapazität von mindestens 64 KB vor.
  • Seite 9 1. Schließen Sie das AC-Ausgangsstromkabel an den AC-Steckverbinder an. Dreiadriges Kabel (L, N und PE) Klick Die Anschlussmethode entspricht der für ein zweiadriges AC-Ausgangsstromkabel, allerdings wird das Kabel nicht an den PE angeschlossen. 2. Schließen Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an. Ü berprüfen Sie die Verlegung des AC-Ausgangsstromkabels.

  • Seite 10: Anschließen Der Dc-Eingangsstromkabel

    Um den AC-Steckverbinder zu Stecker- entfernen, führen Sie die Schritte einsatz in umgekehrter Reihenfolge wie beim Anschließen des AC- Steckverbinders durch. Entfernen Sie dann den Steckereinsatz wie in der folgenden Abbildung gezeigt. Anschließen der DC-Eingangsstromkabel 1. Stellen Sie sicher, dass der PV-Modulausgang gut gegen die Erde isoliert ist. 2.

  • Seite 11: Optional) Anschließen Der Akkukabel

    2. Schließen Sie die DC-Eingangsstromkabel an. DC-Eingangsklemmen Ziehen Sie am DC- Eingangsstromkabel, um sich zu vergewissern, dass das Kabel ordnungsgemäß befestigt ist. Klick (Optional) Anschließen der Akkukabel • Verwenden Sie Isolationswerkzeuge, um Kabel anzuschließen. • Schließen Sie die Akkukabel mit der richtigen Polarität an. Verpolt angeschlossene Akkukabel können Schäden am Solarwechselrichter verursachen.

  • Seite 12: Optional) Anschließen Der Signalkabel

    (Optional) Anschließen der Signalkabel • Verlegen Sie Signalkabel weit genug entfernt von Stromkabeln, um starke Signalstörungen zu vermeiden. • Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet, überschüssige Adern vom Schutzmantel abgeschnitten sind, dass die freiliegende Ader vollständig in die Kabelöffnung eingeführt ist und dass das Kabel sicher angeschlossen ist.

  • Seite 13: Anschließen Der Signalkabel

    Crimpen von drei Signalkabeln Anschließen der Signalkabel Anzahl der Kommunikations- kabel Klick Ü berprüfen der Installation Akzeptanzkriterien Der Solarwechselrichter ist korrekt und fest installiert. Die WLAN-Antenne ist ordnungsgemäß und sicher installiert. Die Kabel sind ordnungsgemäß und wie vom Kunden gewünscht verlegt. Die Kabelbinder sind gleichmäßig verteilt und es ist kein Grat vorhanden.

  • Seite 14: Einschalten Des Systems

    Einschalten des Systems • Bevor Sie den AC-Schalter zwischen dem Solarwechselrichter und dem Stromnetz einschalten, überprüfen Sie mit einem Multimeter, ob die AC-Spannung innerhalb des angegebenen Bereichs liegt. • Falls der Solarwechselrichter an ein LG Akku angeschlossen ist, schalten Sie den DC-Schalter innerhalb von 1 Minute nach dem Einschalten des AC-Stromschalters ein.

  • Seite 15: Herunterladen Der App

    In diesen Fällen haftet der Nutzer für alle Schäden, die an der PV-Anlage entstehen. Herunterladen der App Methode 1: Suchen Sie in Huawei AppGallery nach FusionSolar und laden Sie das neueste Installationspaket herunter. Methode 2: Ö ffnen Sie mit dem Browser des Mobiltelefons https://solar.huawei.com und laden Sie das neueste Installationspaket herunter.
  • Seite 16 (Optional) Registrieren eines Installateur-Kontos Wenn Sie bereits über ein Installateur-Konto verfügen, überspringen Sie diesen Schritt. Bei Erstellen des ersten Installateur-Kontos wird eine Domain mit dem Namen des Unternehmens erstellt. Zum Erstellen mehrerer Installateur-Konten für ein Installateur Unternehmen melden Sie sich bei der FusionSolar- App an und tippen Sie auf Benutzer hinzufügen, um ein Installateur-Konto...

  • Seite 17: Erstellen Einer Pv-Anlage Und Eines Anlageneigentümers

    Erstellen einer PV-Anlage und eines Anlageneigentümers In den Schnelleinstellungen ist • der Netzcode standardmäßig auf „N/A“ eingestellt (automatischer Start wird nicht unterstützt). Stellen Sie den Netzcode basierend auf der Region ein, in der sich die PV-Anlage befindet. Weitere Details finden Sie in •...
  • Seite 18 2. Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV Management System zuzugreifen. Klicken Sie auf der Seite Start auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Layout. Wählen Sie Physisches Layout generieren und erstellen Sie nach Aufforderung eine physische Layoutvorlage.

  • Seite 19: Festlegen Der Akkuparameter

    Festlegen der Akkuparameter Wenn der Solarwechselrichter mit Akkus verbunden ist, legen Sie die Akkuparameter fest. 1. Melden Sie sich bei der FusionSolar-App an und wählen Sie Ich > Inbetriebnahme des Geräts. Der Bildschirm Inbetriebnahme des Geräts wird angezeigt (Siehe 7.1 Inbetriebnahme des Geräts). 2.

  • Seite 20: Zurücksetzen Des Passworts

    2. Stellen Sie eine Verbindung zum WLAN des Solarwechselrichters her und melden Sie sich als Installateur an, um auf den Bildschirm zur Inbetriebnahme des Geräts zuzugreifen. Zurücksetzen des Passworts 1. Stellen Sie sicher, dass der SUN2000 gleichzeitig mit der AC- und DC-Stromversorgung verbunden ist.
  • Seite 21 E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com 0080021686868/ Malaysia 1800220036 Asiatisch- (+66) 26542662 (Ortstarif) apsupport@huawei.com Pazifischer Thailand Raum 1800290055 (gebührenfrei...
  • Seite 22 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129, People's Republic of China solar.huawei.com...
