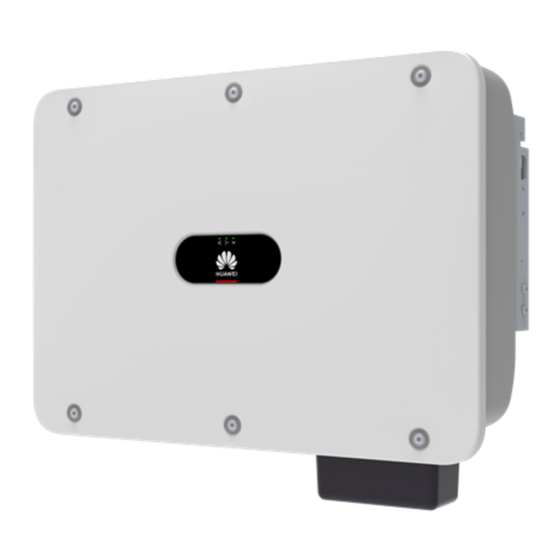

Huawei SUN2000-20KTL-M3 Kurzanleitung
Vorschau ausblenden
Andere Handbücher für SUN2000-20KTL-M3:
- Benutzerhandbuch (128 Seiten) ,
- Kurzanleitung (51 Seiten) ,
- Benutzerhandbuch (124 Seiten)
Verwandte Anleitungen für Huawei SUN2000-20KTL-M3
Inhaltszusammenfassung für Huawei SUN2000-20KTL-M3
- Seite 1 SUN2000-(20KTL, 29.9KTL, 30KTL, 36KTL, 40KTL)-M3 Kurzanleitung Version: 08 Teilenummer: 31500HLM Datum: 30.03.2023 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Überblick
• Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig durch und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen. -
Seite 3: Abmessungen
Installationsanforderungen Wenn die Wechselrichter an einem stark bewachsenen Standort installiert werden, muss zusätzlich zu regelmäßigem Jäten der Boden unter ihnen mit Zement oder Kies befestigt werden (empfohlene Fläche: 3 m x 2,5 m). Winkel Platzbedarf Abmessungen... -
Seite 4: Montage Eines Solarwechselrichters
Montage eines Solarwechselrichters • Die M12x40-Schraubenbaugruppen sind im Lieferumfang des Solarwechselrichters enthalten. Wenn die Schraubenlänge nicht den Montageanforderungen entspricht, bereiten Sie selbst M12-Schrauben vor und verwenden Sie sie zusammen mit den gelieferten M12-Muttern. • Diese Kurzanleitung beschreibt die Montage eines Solarwechselrichters auf einer Halterung. Details zur Wandmontage finden Sie im Benutzerhandbuch. -
Seite 5: Anschließen Der Kabel
AC-Schalter an. Andernfalls kann der Schalter versehentlich auslösen. • Wird der AC-Schalter mit Spezifikationen verwendet, die sich außerhalb lokaler Normen, Vorschriften oder der Empfehlungen von Huawei befinden, kann es in Ausnahmefällen vorkommen, dass sich der Schalter nicht rechtzeitig ausschaltet, was zu schwerwiegenden Fehlfunktionen führen kann. -
Seite 6: Anschließen Eines Pe-Kabels
Kabel Technische Daten Einadriges Kupferkabel für PE-Kabel Leiterquerschnittsfläche ≥ 16 mm den Außenbereich • Leiterquerschnittsfläche: 16–50 mm Kabel mit Kupferader für den Kabel mit Außenbereich oder 35–50 mm Kupferader/Aluminiumkern Ausgangsstromkabel Kabel mit Aluminiumkern für den für den Außenbereich Außenbereich • Kabelaußendurchmesser: 16-38 mm Branchenübliches PV-Kabel •... - Seite 7 1. Entfernen Sie die AC-Klemmenbox und montieren Sie Trennwände. 2. Schließen Sie das AC-Ausgangsstromkabel an (verwenden Sie beispielsweise ein fünfadriges Kabel). • Um Schäden an dem Gummieinsatz zu vermeiden, führen Sie Kabel mit gecrimptem Kabelschuh nicht direkt hindurch. • Es wird empfohlen, das PE-Kabel 15 mm länger als die anderen Kabel abzuisolieren. •...
-
Seite 8: Anschließen Der Dc-Eingangskabel
• Die DC-Eingangsspannung des SUN2000-29.9KTL/30KTL/36KTL/40KTL-M3 darf unter keinen Umständen 1100 V DC überschreiten. • Die DC-Eingangsspannung des SUN2000-20KTL-M3 darf unter keinen Umständen 800 V DC überschreiten. • Kennzeichnen Sie vor dem Anschließen der DC-Eingangsstromkabel die Kabelpolung, um sicherzustellen, dass die Kabel richtig angeschlossen werden. -
Seite 9: Optional) Anschließen Des Smart Dongle
1. Schließen Sie die Gleichstromkabel an. Plus-Steckverbinder Plus-Metallklemme H4TC0003 (Amphenol) Minus- Klick Steckverbinder Das Kabel darf sich Minus-Metallklemme nach dem Aufcrimpen nicht abziehen lassen. Befestigen Sie die Sicherungsmutter mit dem Stellen Sie sicher, in der Abbildung gezeigten dass die Kabel Gabelschlüssel. -
Seite 10: Anschließen Des Signalkabels
Anschließen des Signalkabels • Trennen Sie das Signalkabel bei der Verlegung vom Stromkabel und halten Sie es von starken Störquellen fern, um starke Kommunikationsstörungen zu vermeiden. • Stellen Sie sicher, dass sich der Schutzmantel des Kabels im Steckverbinder befindet, überschüssige Adern vom Schutzmantel abgeschnitten sind, dass die freiliegende Ader vollständig in die Kabelöffnung eingeführt ist und dass das Kabel sicher angeschlossen ist. -
Seite 11: Szenarien Ohne Angeschlossenes Signalkabel
Szenarien ohne angeschlossenes Signalkabel Wenn kein Signalkabel für den SUN2000 erforderlich ist, verwenden Sie wasserdichte Stopfen, um die Kabelöffnungen am Signalkabelverbinder zu verschließen und verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport am SUN2000, um die wasserdichte Leistung des SUN2000 zu verbessern. (Optional) Anschließen des Signalkabels 1. - Seite 12 • Schließen Sie das RS485-Kommunikationskabel an den Solarwechselrichter an. Wenn zwei oder mehr Solarwechselrichter kaskadiert sind, montieren Sie das RS485- Kommunikationskabel. • Schließen Sie das RS485-Kommunikationskabel an den Leistungsmesser an. • Schließen Sie das Stromnetzplanungs-Signalkabel an. • Schließen Sie das Signalkabel für schnelles Herunterfahren an.
-
Seite 13: Ü Berprüfen Der Montage
2. Verbinden Sie den Signalkabelverbinder mit dem Kommunikationsport. Kommunikations port (COM) Ü berprüfen der Montage Akzeptanzkriterien Der Solarwechselrichter ist korrekt und fest montiert. Die Kabel sind ordnungsgemäß und wie vom Kunden gewünscht verlegt. Das Kommunikationserweiterungsmodul ist korrekt und sicher installiert. Die Kabelbinder sind gleichmäßig verteilt und es ist kein Grat vorhanden. -
Seite 14: Einschalten Des Systems
Einschalten des Systems Bevor Sie den AC-Schalter zwischen dem Solarwechselrichter und dem Stromnetz einschalten, überprüfen Sie mit einem Multimeter, ob die AC-Spannung innerhalb des angegebenen Bereichs liegt. 1. Schalten Sie den AC-Schalter zwischen dem Wechselrichter und dem Stromnetz ein. 2. (Optional) Entfernen Sie die Sicherungsschraube vom DC-Schalter. Bewahren Sie die Schrauben für die spätere Wartung bei Abschaltung auf. - Seite 15 Managementsystem eines Drittanbieters genutzt wird, kann nur die SUN2000-App für die Inbetriebnahme verwendet werden. • Greifen Sie auf den Huawei App Store (https://appstore.huawei.com) zu, suchen Sie nach FusionSolar oder SUN2000 und laden Sie das App-Installationspaket herunter. Sie können die QR-Codes unten scannen, um die Apps herunterzuladen.
- Seite 16 Szenario, bei dem Solarwechselrichter mit dem intelligenten FusionSolar PV-Verwaltungssystem verbunden werden 1. (Optional) Registrieren Sie ein Installateur-Konto. Wenn Sie bereits über ein Installateur-Konto verfügen, überspringen Sie diesen Schritt. • Bei Erstellen des ersten Installateur-Kontos wird eine Domain mit dem Namen des Unternehmens erstellt.
- Seite 17 2. Erstellen Sie eine PV-Anlage und einen Anlageneigentümer. In den Schnelleinstellungen für den SUN2000- (29.9KTL/36KTL/40KTL)-M3 lautet der Netzcode standardmäßig „N/A“ (automatischer Start wird nicht unterstützt). Stellen Sie den Netzcode basierend auf der Region ein, in der sich die PV-Anlage befindet. Weitere Details finden Sie in der Kurzanleitung für die FusionSolar App.
-
Seite 18: Wechselrichter Mit Optimierern Verbunden
Wechselrichter mit Optimierern verbunden Einzelheiten zum Hinzufügen von Optimierern und zum Erstellen physischer Layouts finden Sie in der Kurzanleitung des Optimierers vom entsprechenden Modell oder in der App- Kurzanleitung. Diese Kurzanleitung des Optimierers ist im Lieferumfang des Optimierers enthalten. Die App-Kurzanleitung erhalten Sie durch Scannen des QR-Codes. FAQs: Wie kann ich das Passwort zurücksetzen? 1. - Seite 19 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China e.huawei.com...
