6/31 | F-C2

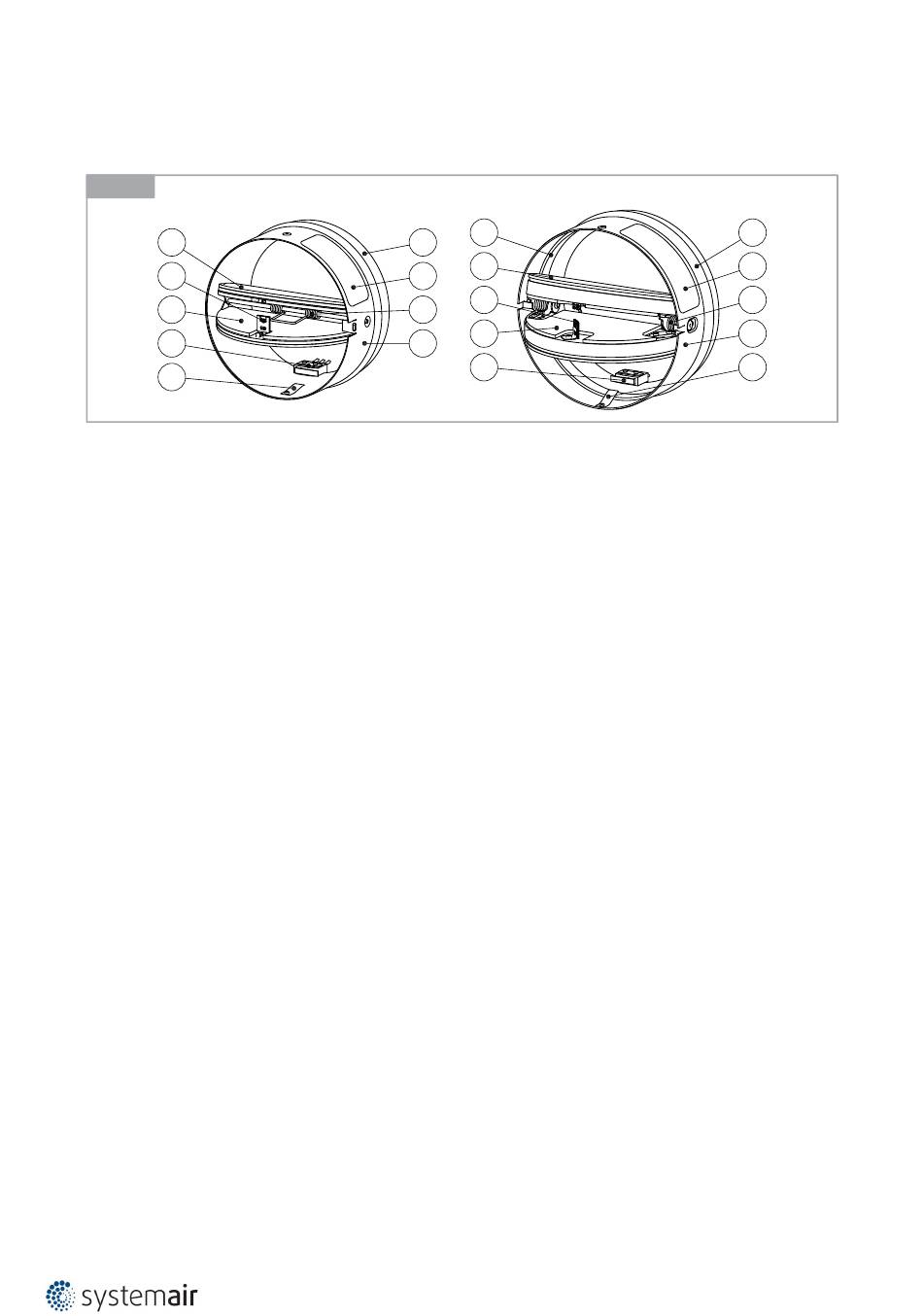

Produktteile
Es liegt ein zusätzliches Produktetikett bei, welches von außen gut sichtbar am Kanal angebracht wird.
F-C2...
P8
P3
P2
P9
P5
Anmerkung:
Einschubbrandschutzklappe F-C2 mit Metallklappenblätter, Größenbereich von 80 mm bis 125 mm (links)
Einschubbrandschutzklappe F-C2 mit Kalziumsilikatklappenblätter, Größenbereich von 140 mm bis 200 mm (rechts)
Legende:
P1 Gehäuse
P2 Absperrklappenblätter
P3 Thermisches Schmelzlot
P4 Federmechanismus
P5 Arretierungsfeder
P6 Lippendichtung (außen)
P7 Intumeszenzdichtung
P8 Beschichtung der Lamellenoberfläche
P9 Endschalter 24 V AC/DC
P10 Typenschild
DN80 ... DN125
P6
P10
P4
P1
DN140 ... DN200
P7
P8
P3
P2
P9
P6
P10
P4
P1
P5
