Betriebsanleitung
Warnung: Beachten Sie die Schließkraft der F-C2 um Verletzungen zu vermeiden.
Die Brandschutzklappe ist betriebsfertig, wenn sich die Klappenblätter in geöffneter Stellung befinden. Bei der Version
H1 wird die Stellung der Klappenblätter "Zu" durch einen Endschalter angezeigt.

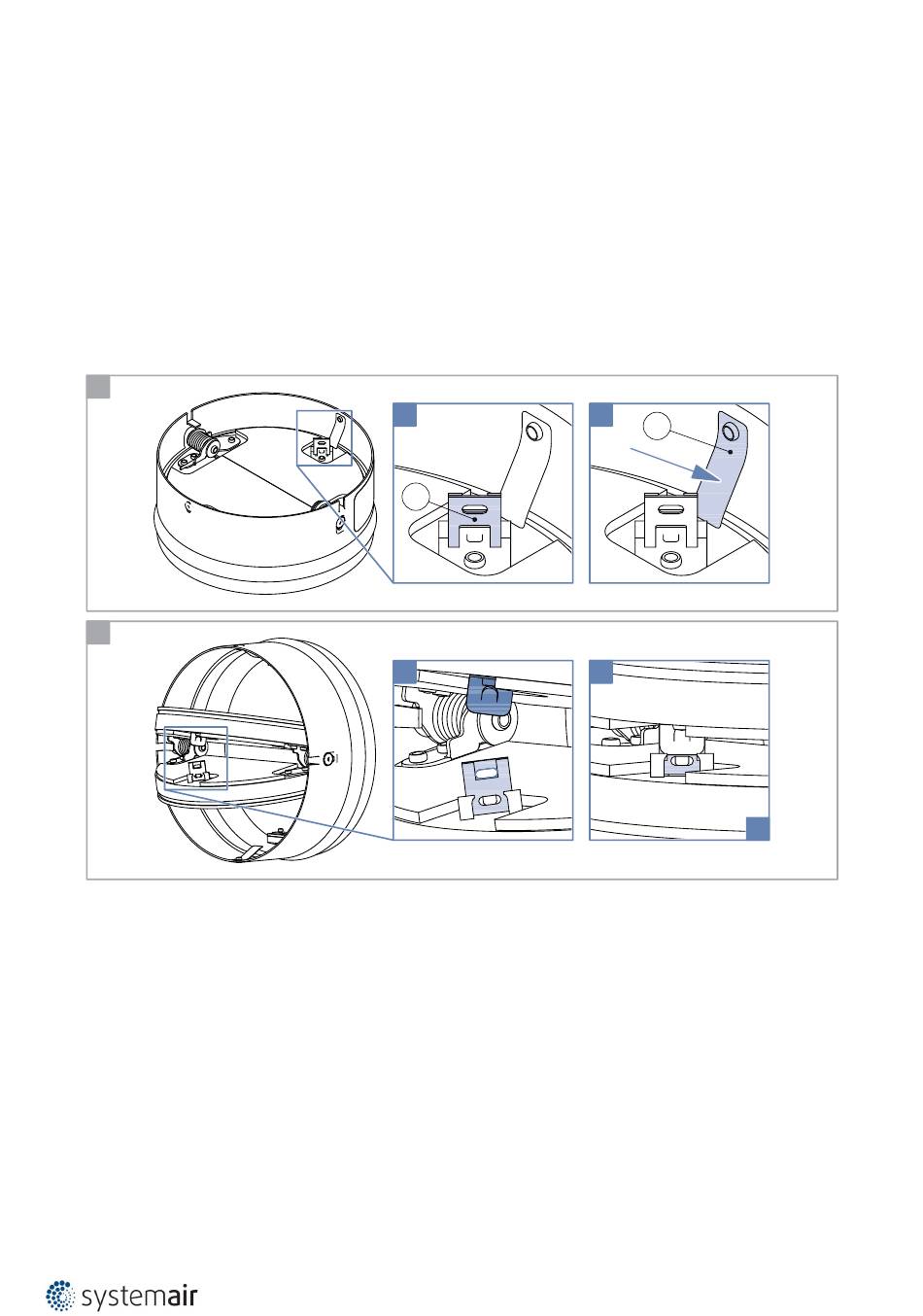

Um die Klappe zu öffnen, gehen Sie wie folgt vor:
A Überprüfen Sie das Schmelzlot.
B Vor dem Öffnen der Klappenblätter müssen beide Arretierungsfedern gehalten werden. Bei Nichtbeachtung kann die
Brandschutzklappe beschädigt werden.
C Drücken Sie beide Klappenblätter in Stellung "Auf" bis diese fixiert sind.
1.
2.
Überprüfung der Funktionsfähigkeit der Brandschutzklappe
• Achten Sie bei der Überprüfung auf die Unversehrtheit des Schmelzlot und die korrekte Position der Klappenblätter
nach der Fixierung der Thermosicherung in der offenen Position.
• Entnehmen Sie die F-C2 aus dem Lüftungsrohr und überprüfen Sie die Schließfähigkeit der Klappenblätter durch
entfernen des Schmelzlotes. Bei korrekter Funktion schließen die Klappenblätter.
• Bei der Version H1 wird die Position der Klappenstellung "Zu" zusätzlich noch gemeldet.
• Nach der erfolgreichen Überprüfung der Funktion öffnen Sie die Klappenblätter wieder und arretieren Sie sie in der
Position "Auf"
• Beim Wiedereinbau der Klappe in den Kanal ist auch die Elastizität der Dichtung am Umfang zu prüfen, um eine
korrekte Fixierung der BSK im Kanal zu gewährleisten.
