Einschub-brandschutzklappe
Inhaltsverzeichnis
23/31 |
F-C2

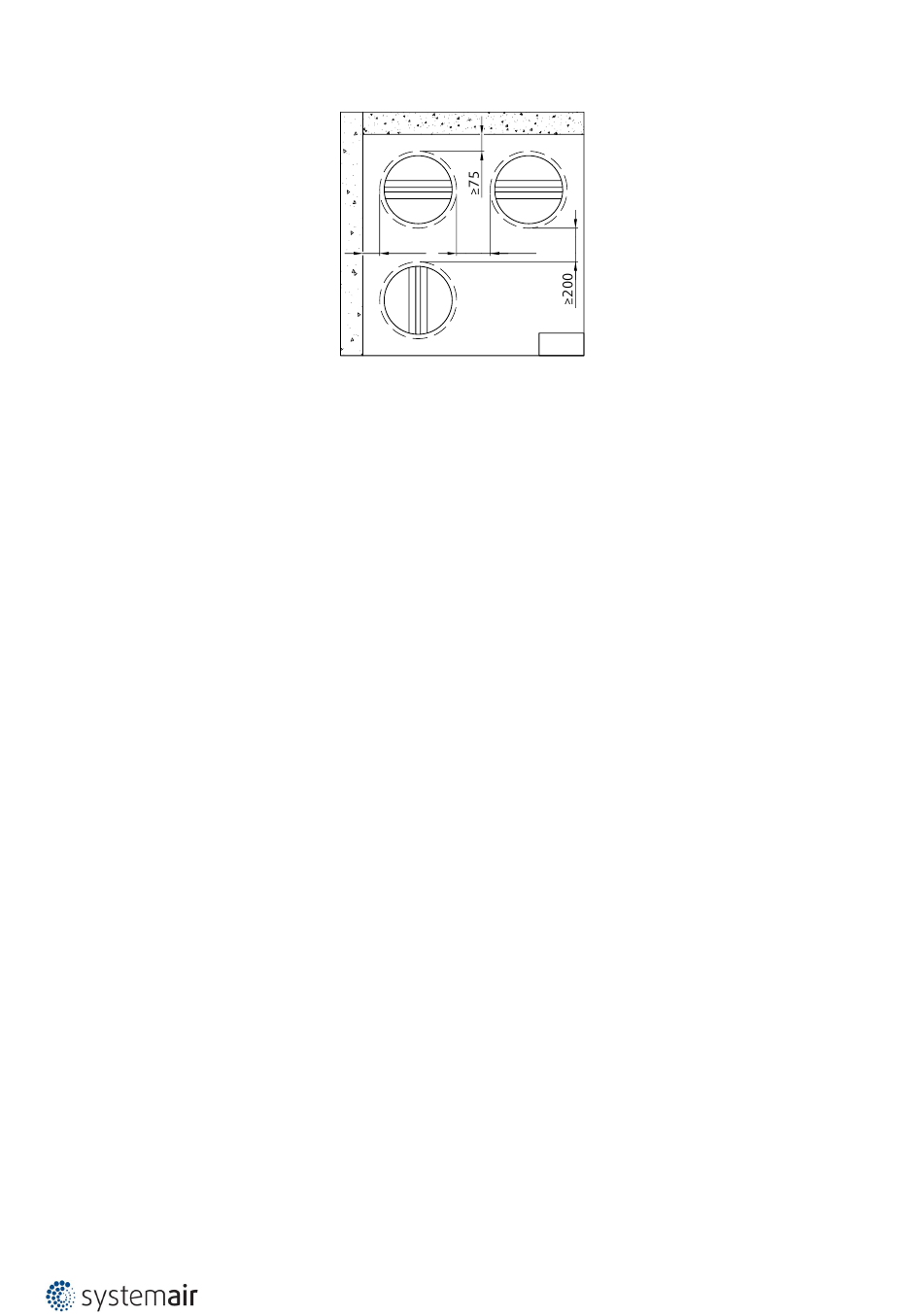

Mindestabstände
Legende
Installation 2 - Trockeneinbau:
F2 Füllung aus Mineralwolle (min. 50 kg/m3)
F3 Brandschutzkit, z.B. Promastop-CC/Promat
F4 Schraube d=5,5; z.B. DIN7981
1 Brandschutzklappe (F-C2)
2 Lüftungskanal rund, Blech
A1 Abdeckplatten CBR-C2 (Zubehör)
A2 Flexstutzen FCR-C2 / Tellerventil aus Metall oder Kunststoff
3 Massiv- Wand oder Decke
4 Leichtbauwand
4a Gipskartonwand 2 Lagen
4b Vertikale CW - Profile
4c Horizontale UW-Profile
4d Mineralwolle
≥75
≥200
(mm)
