18/31 | F-C2
3

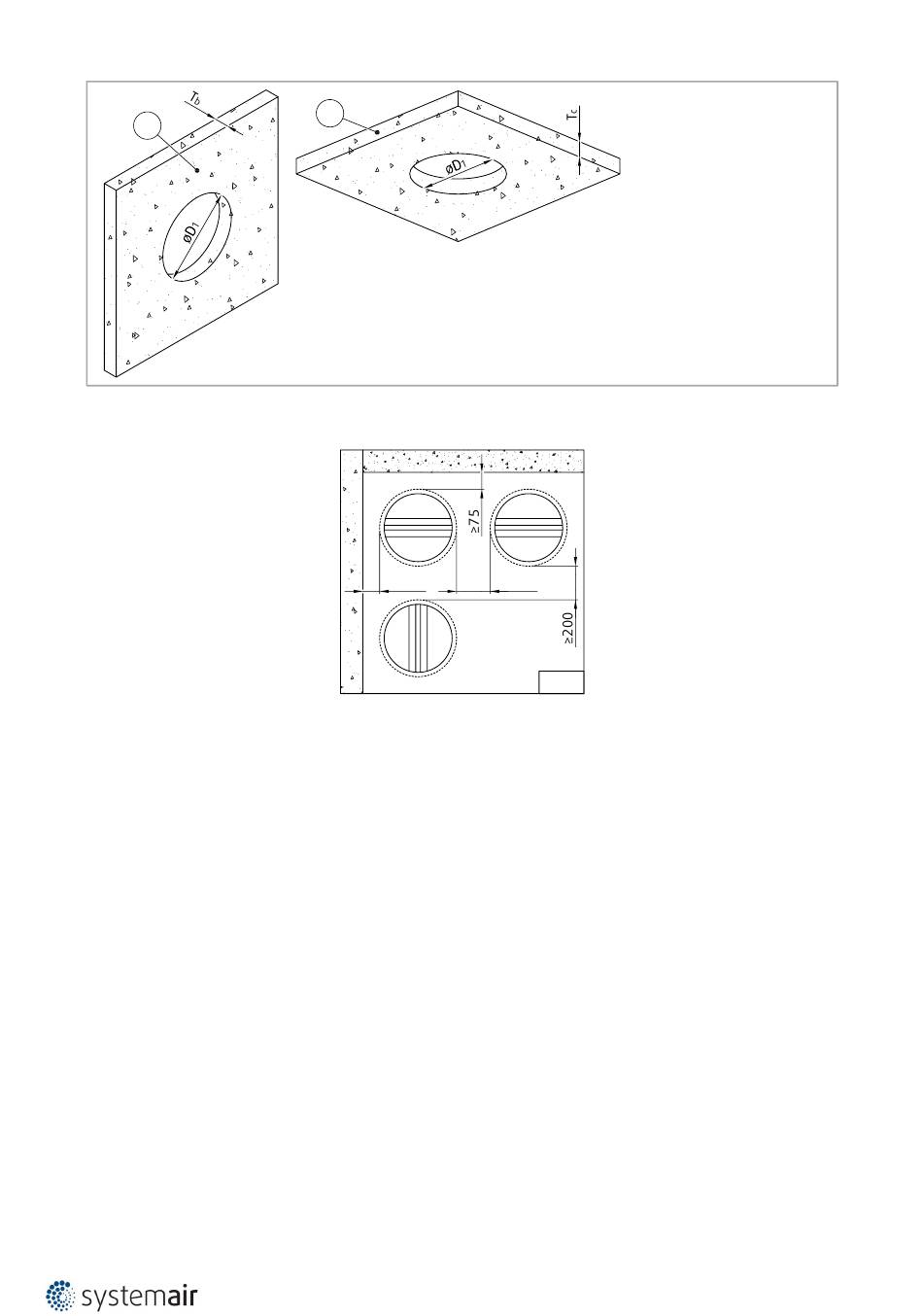

Mindestabstände
Legende
Installation 1 - Nasseinbau:
F1 Gipsputz-, Mörtel- oder BetonfüllungenZulässig sind folgende Mörtel:
• DIN 1053: Gruppen II und III, EN 998-2: Klasse M 2 bis M 10
• Brandschutzmörtel zugelassen nach den o.g. Normen
• Alternativ gleichwertige Mörtel, Gipsmörtel mit Nachweis
F7 Selbstschneidende Stahlschraube Größe 4,2 ... 4,8; Länge 80 mm (z.B. DIN 7981C / DIN 7982C)
1 Einschub-Brandschutzklappe (F-C2)
2 Angeschlossene Lüftungsleitungen
A2 Flexstutzen FCR-C2 / Tellerventil aus Kunststoff oder Metall (z.B. BALANCE-E)
3 Massiv- Wand oder Decke
4 Leichtbauwand
4a 2 Lagen Gipskarton
4b Vertikale CW-Profile
4c Horizontale CW-Profile
4d Mineralwolle
5 Holzständerwand
5a 1 Lage Gipskarton
5b Vertikaler Holzständer ≥95x45
5c Horizontaler Holzständer ≥95x45
5d Mineralwolle
3
T (mm):
b
≥100 (EI60S, EI90S, EI120S)
T (mm):
c
≥125 (EI60S, EI90S; (DN140...DN200 = EI120S))
≥150 (EI120S)
≥75 ≥200
(mm)
