Gerätebeschreibung
Die Mikrocomputer-Aufladesteuerung ZW 05 DCU steuert
in Abhängigkeit von der Außentemperatur, den Einstellern
und den Steuersignalen die Aufladung einer Fußboden-
Speicherheizung und/oder die Aufladung von Speicherheiz-
geräten.
Es hat folgende Eigenschaften:
Außentemperaturabhängige Aufladung,
Estrich-Anheizprogramm,
mit Zeitfunktion für Vorwärts-, Rückwärts-, und Spreiz-
steuerung,
vor- und nachrangige Nutzung von Freigabezeiten zum
Nieder- und Hochtarif,
einstellbare Überwachung der Freigabedauer (LF-
Überwachung)
Direktansteuerung über Aufladesteuerleitung Z1+/Z2-
möglich,
Technische Geräteinformationen
Mikrocomputer-Aufladesteuerung ZW 05 DCU
Anschlussspannung
Leistungsaufnahme
Führungsgröße an den Klemmen Z1, Z2:
Führungsgröße an den Klemmen I2, I1:
Anzahl ansteuerbare Aufladeregler
Gangreserve
Schaltvermögen Ausgang SH
Umgebungstemperatur
Schutzklasse
Schutzart
Norm
Platzbedarf
Befestigung
Anschlussklemmen

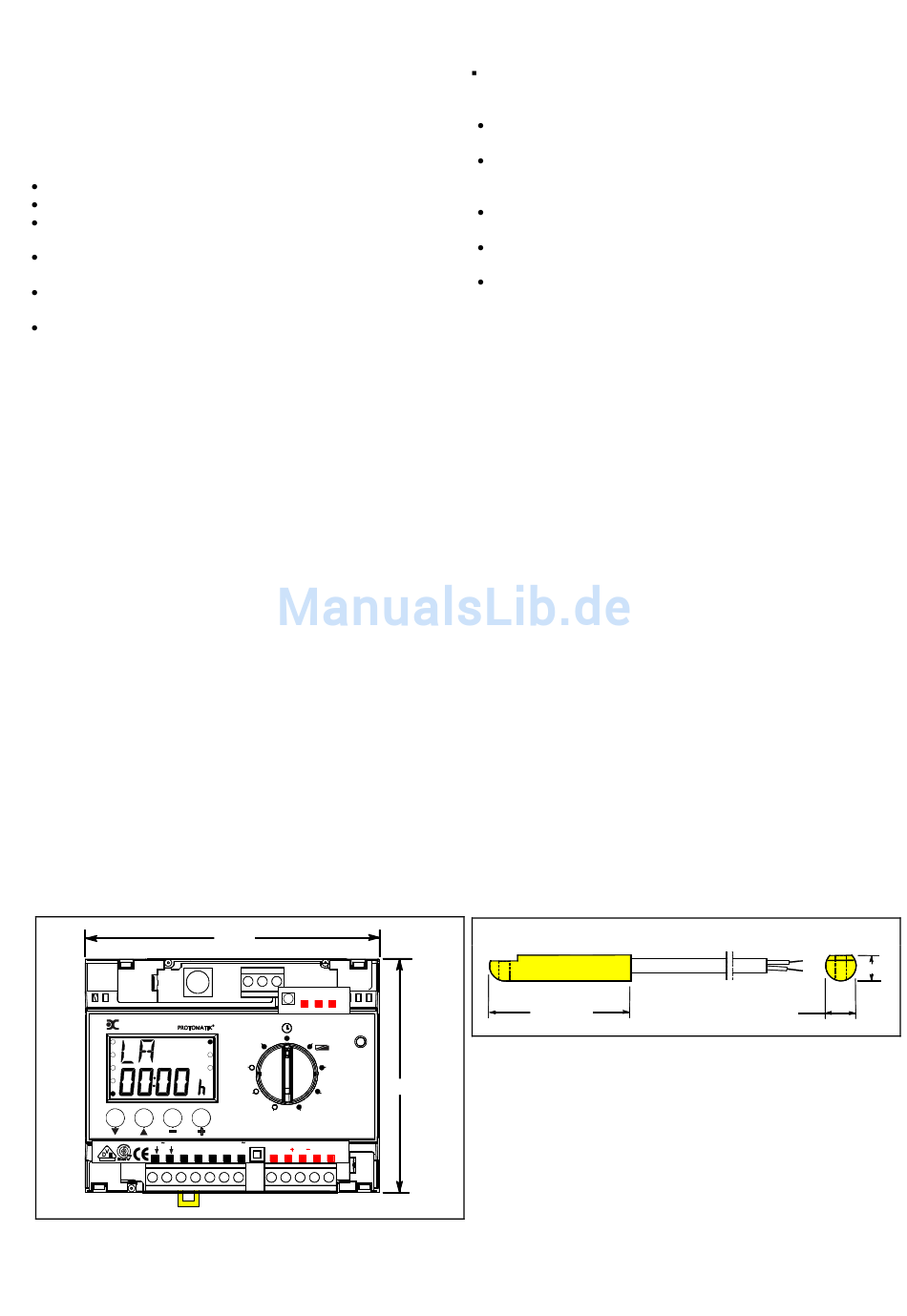

Abmessungen
Gewicht
Außenfühler
Fühlerart
Anschlussleitung
Schutzklasse
Schutzart
Abmessungen
siehe Maßbild
D im plex
LL
LF
LZ
K U
K V
230V 50 Hz
2 V A
LL
LF
L
N
4
5
6
7
105
K V
I1
I2
S
1
2
3
M O D E
E 5
AT W
AT M
Abw
E 4
E 2
LF Ü
E 3
E 1 5
E 1
E 1 0
Z W 0 5 D C U
D C - Z e n t r a ls t e u e r g e r ä t
E - N r. : 2 1 /0 3 0 1 ( 0 1 )
6A
LZ
K U
S H
K V
Z 1
Z 2
W 2
W 1
8
9
10
11
12
13
14
15
selbstständige Korrektur der Aufladung bei extremen
Temperaturschwankungen (Tag-/Nachttemperaturen) in
der Übergangszeit durch Außentemperaturmittelung,
Kennlinienumschaltung durch externe Ansteuerung
möglich,
großes, hintergrundbeleuchtetes alphanumerisches
Multifunktions-Display mit Betriebszustands- und
Serviceanzeigen,
alle Anforderungen der Energieversorgungsunterneh-
men (EVU) können erfüllt werden,
für den wahlweisen Anschluss an NTC- oder Alt-PTC-
Außenfühler,
Echtzeituhr zur Absenkung der Aufladung (Wochenpro-
gramm und Abwesenheit bis 30 Tage).
Lieferumfang
- Mikrocomputer-Zentralsteuergerät ZW 05 DCU
- NTC-Außenfühler mit 2m Anschlussleitung
- Montage- und Gebrauchsanweisung.
1/N/ AC 230V ~ 50/60 Hz
ca. 2 VA
DC 0,91V bis 1,43V, Sicherheitssprung auf 1,68 / 1,95 V
DC -2,85V bis -3,60V, Sicherheitssprung auf -4,35V
maximal 100
ca. 6h (Laufzeit und Uhr)
6A, 230V ~
0° C bis 50° C
II nach entsprechendem Einbau (siehe Abschnitt Montage)
IP 20 nach DIN 40050 nach entsprechendem Einbau
DIN EN 50350 und DIN 44576 (Entwurf)
6 Teilungseinheiten nach DIN 43880
Hutschiene
15, Querschnitt 2,5 mm²
siehe Maßbild
ca. 320g
NTC-Fühler nach DIN EN 50350 im Isolierstoffgehäuse
2m lang (maximal auf 30m verlängerbar)
II nach DIN EN 60730-1
IP 54 nach DIN 40050
50 mm
83
10
12
3
