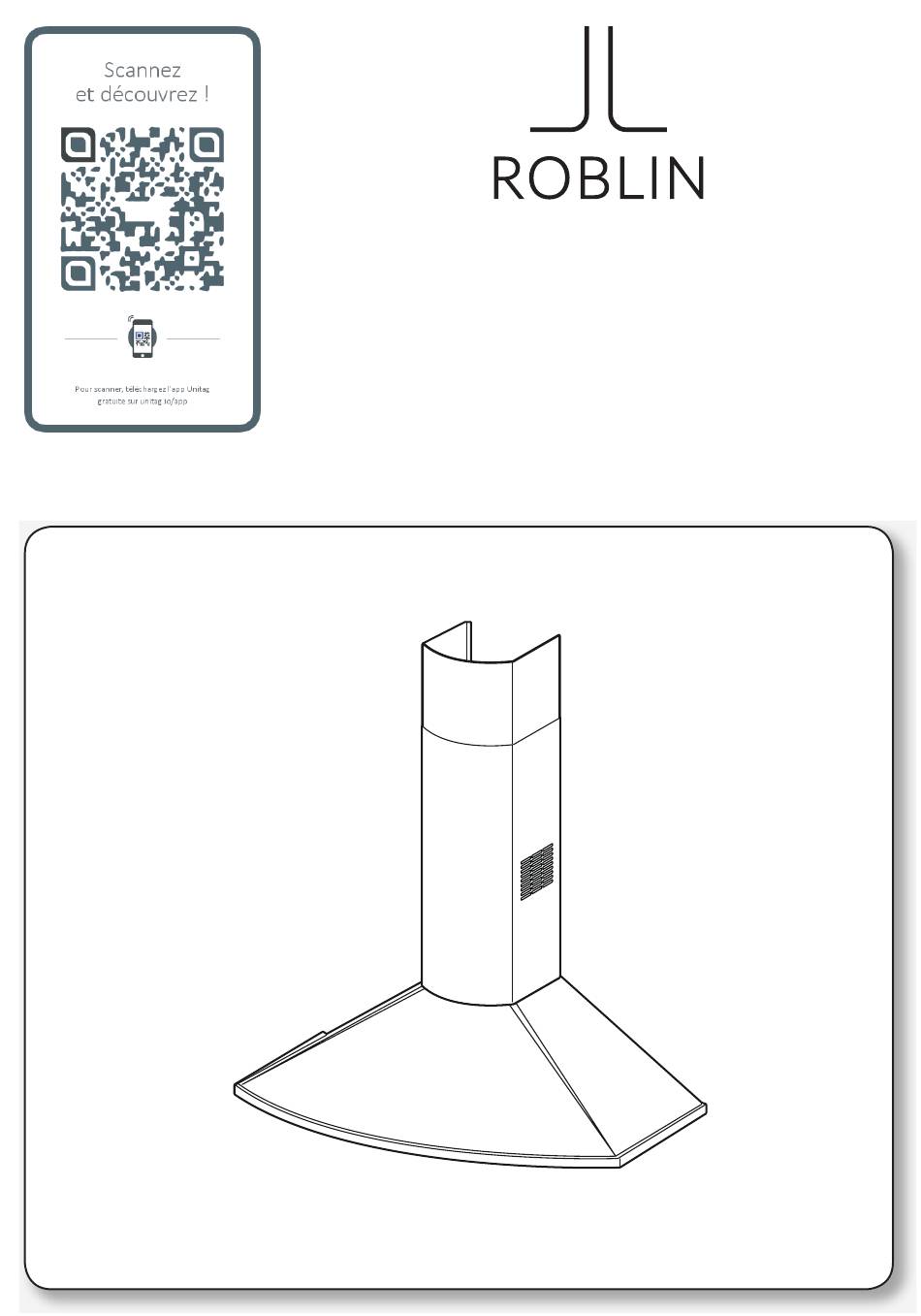

- Seite 1 D I V A...
-
Seite 2: Inhaltsverzeichnis
SOMMAIRE CONSIGNES DE SÉCURITÉ..............................3 CARACTERISTIQUES................................6 INSTALLATION..................................7 UTILISATION ..................................10 NETTOYAGE ET ENTRETIEN .............................. 11 INDEX SAFETY INFORMATION............................... 14 CHARACTERISTICS ................................17 INSTALLATION..................................18 USE ...................................... 21 CARE AND CLEANING................................. 22 INHALTSVERZEICHNIS SICHERHEITSINFORMATIONEN ............................25 CHARAKTERISTIKEN ................................. 28 MONTAGE ................................... -
Seite 25: Sicherheitsinformationen
SICHERHEITSINFORMATIONEN Zu Ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sie bitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie dieses an Dritte weitergeben oder übertragen. - Seite 26 Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.
- Seite 27 Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen. Die frei zugänglichen Teile können während des Kochens mit Kochgeräten sehr heiß...
-
Seite 28: Charakteristiken
CHARAKTERISTIKEN Platzbedarf 598 - 898 r. 191 Komponenten Pos. St. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläse- gruppe, Filtern Teleskopkamin bestehend aus: oberer Kaminteil unterer Kaminteil Klappe Luftaustritt-Anschlussstück Pos. St. Montagekomponenten Befestigungsbügel Haubenkörper 7.2.1 Befestigungsbügel oberer Kaminteil Dübel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Schrauben M4 x 25 St. -
Seite 29: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Be- reiches, in dem die Haube montiert werden soll; •... -
Seite 30: Luftaustritt In Der Abzugs-Version
Montage des Haubenkörpers 12.d • Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben. • Den Haubenkörper bei den Haltebügeln 7.1 einhän- gen und auf die vertikale Linie ausrichten. • Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten. Anschlüsse LUFTAUSTRITT IN DER ABZUGS-VERSION Bei Abluftbetrieb kann die Haube vom Installateur... -
Seite 31: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. • Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. -
Seite 32: Bedienung
BEDIENUNG Bedienfeld Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Betriebsanzeigelampe. ein und aus. V1 Motor Schaltet den Gebläsemotor Geschw. bestimmt die Gebläsegech- mit minimaler Geschwindig- windigkeit und steuert fol- keit ein oder aus. -
Seite 33: Reinigung Und Wartung
REINIGUNG UND WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Ein- satz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. -
Seite 34: Auswechseln Der Lampen
Beleuchtung AUSWECHSELN DER LAMPEN • Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige erset- zen. • Die Metallfettfilter wieder montieren. Lampe Leistung (W) Fassung Spannung (V) Größe (mm) ILCOS-Code 220-240 107 x 37 DRBB/F-4-220-240-E14-35/100 DRPAR-5/840-220/240-GU10-35/36 GU10 52 x 50 DRPAR-5/830-220/240-GU10-35/36... -
Seite 35: Verfügbarkeit Von Ersatzteilen
Produkte unabdingbaren Ersatzteile für einen Zeitraum von 10 Jahren ab dem Zeitpunkt des Kaufs des Produkts durch den Kunden, wobei die Rechnung als Beleg fungiert; die Garantie gilt vorbehaltlich dessen, dass die Rechnung innerhalb von 12 Monaten nach dem Verkauf des Gerätes durch ROBLIN an den Kunden ausgestellt wurde. - Seite 72 991.0602.188_ver1 - 191120 - D00006231_00...
