MONTAGEVERFAHREN

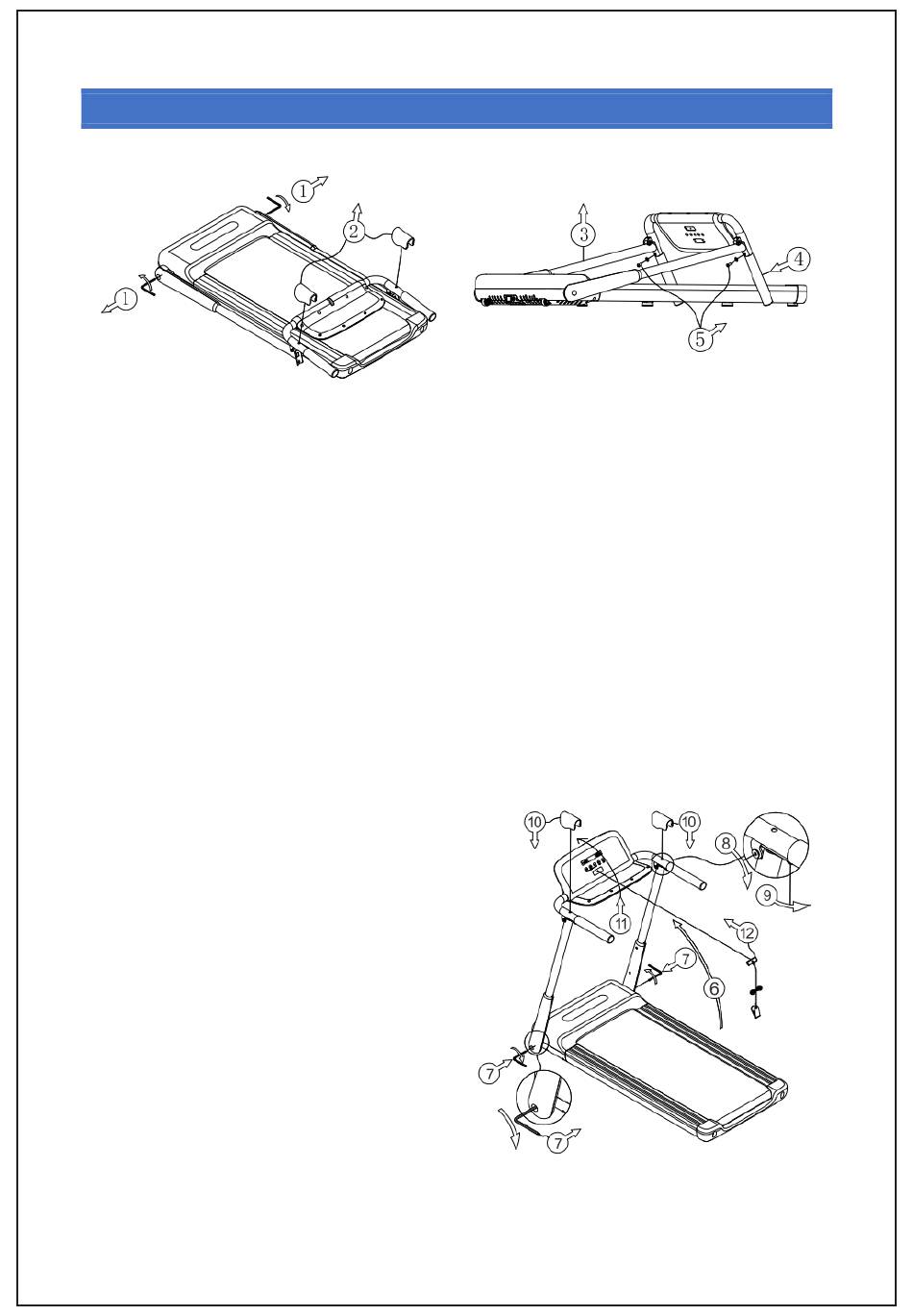

1. Entnehmen Sie das Laufband aus dem Verpackungskarton und legen Sie es flach auf einen
Teppich oder einem Kissen. Nehmen Sie den 6-mm-Schraubenschlüssel und führen Sie ihn in
das Loch ein und drehen Sie 3 bis 4 Mal gegen den Uhrzeigersinn (wie in Schritt ① dargestellt).
Ziehen Sie die Lenkerhüllen ②, die an der Schnittstelle des linken und rechten Lenkers geklebt
sind, nach oben und legen Sie sie zur späteren Verwendung beiseite.
Heben Sie, wie in der obigen Abbildung rechts dargestellt, die linken und rechten Steiger ③
2.
etwas an und befestigen Sie dann die Lenker an den linken und rechten Steigern in der in Schritt
④ abgebildeten Richtung, so dass der Lenker dem Boden berührt. Nehmen Sie zwei„M8*16"-
Flachkopfschrauben und setzen Sie sie in Φ9 gebogene Unterlegscheiben (Schritt ⑤ ) ein
(hinterer Gelenkschraubenkopf), drehen Sie das Schraubenloch des Lenkers durch die linken
und rechten Steiger, ungefähr fingerfest, und ziehen Sie sie nicht zu fest mit dem
Schraubenschlüssel an.
Wie in Schritt ⑥ dargestellt, platzieren Sie die linken und rechten Steiger so, dass sie sich nach
3.
oben bis zur Schwellenposition (wo die
Grenzvorrichtung eingestellt ist) ausdehnen.
4. Wie in der Abbildung ⑦ dargestellt, führen
Sie die 6-mm-Schraubenschlüssel in das
Loch unter dem linken und rechten Steiger
ein und drehen Sie 3 bis 4 Mal gegen den
Uhrzeigersinn, bis die Schraube nach dem
Ausrichten
der
Sechskantschraubenlöcher
verriegelt ist.
5. Ziehen Sie die 4 Schrauben, die am oberen
Teil des Steigers voreingestellt sind, der
Reihe nach an (Schritt ⑧). Ziehen Sie die
Schrauben (Schritt ⑨) über den linken und
rechten Steigern abwechselnd an und ziehen
Sie die Schrauben an (Schritt ⑤).
6. Setzen Sie den Stange in den Schlitz der
„Lenkerhülle" (Schritt ⑩), um das runde Loch
