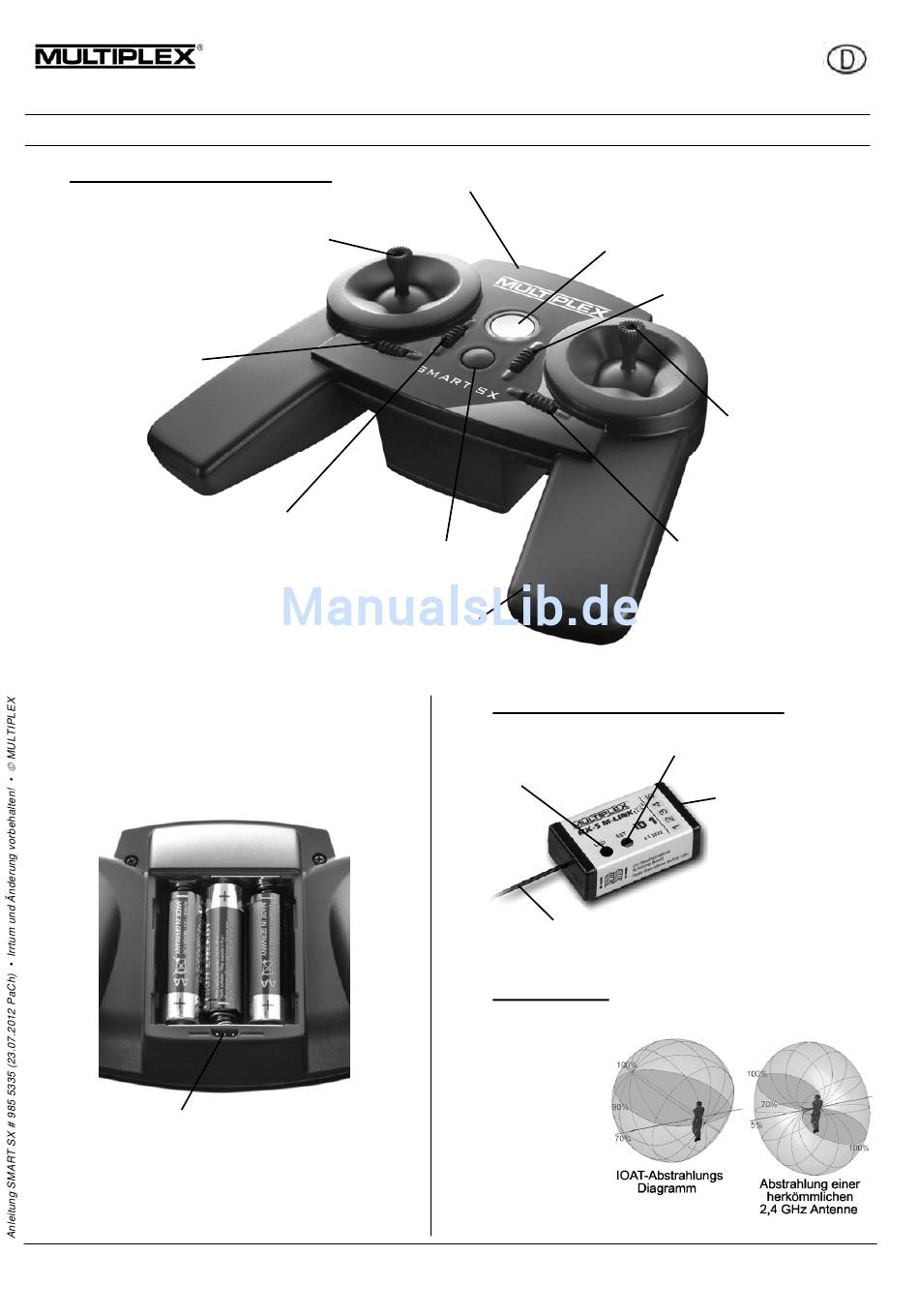

7. H
ANDHABUNG
7.1

Bedienungselemente des Senders

Steuerknüppel Höhe / Seite
(Mode 1 + 3)
Gas / Querruder
(Mode 2 + 4)
Seitenrudertrimmung
(Mode 1 + 3)
Querrudertrimmung
(Mode 2 + 4)
Schaltkanal 6 (Mode 2 + 4)
Höhenrudertrimmung
(Mode 1 + 3)
Sender mit integriertem Summer für akusti-
sche Rückmeldungen
Batteriefach mit eingelegten Zellen
(achten Sie unbedingt auf die richti-
ge Polung der Zellen, wie aus dem
Bild ersichtlich
Port für PC-Kommunikation mit USB-
Kabel (# 85149),
SMART SX
Integrierte IOAT Antenne
Multifunkti-
ons-Taste
7.2 Bedienungselemente des Empfängers
Status LED
2,4 GHz Antenne, nicht knicken,
wirksames Ende gestreckt verlegen
7.3

Senderantenne

Der Sender ist mit
der neuen patentier-
ten IOAT Antennen-
technologie ausges-
tattet. Die integrierte
Antenne weist eine
anwendungsopti-
mierte
lungstechnologie
auf, die im Bereich
der RC
vollkommen neuar-
Seite 8
Ein / Aus Schalter (Taster)
mit Status LED
Schaltkanal 6 (Mode 1 + 3)
Höhenrudertrimmung
(Mode 2 + 4)
Querrudertrimmung
(Mode 1 + 3)
Seitenrudertrimmung
(Mode 2 + 4)
SET - Taste
Abstrah-
Sender
Steuerknüppel
Gas / Querruder
(Mode 1 + 3)
Höhe / Seite
(Mode 2 + 4)
Servoanschlüsse
Kanal 1 - 5
