Installation Guide
Included Installation Instructions

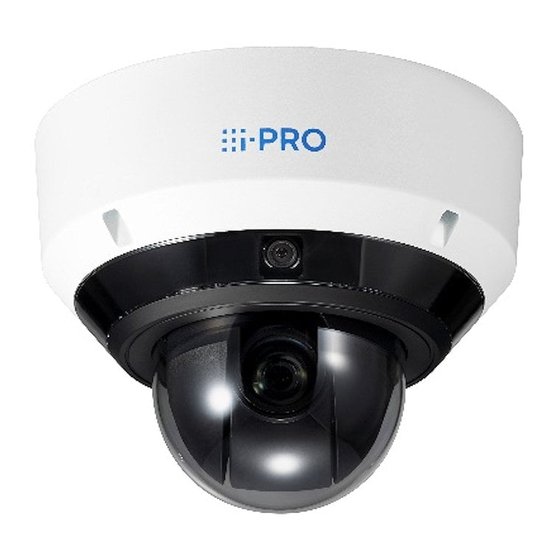

Network Camera
WV-X86531-Z2
Model No.
WV-X86530-Z2
About the user manuals
Product documentation is composed of the following documents.
• Installation Guide (this document): Provides information about "Precautions",
"Precautions for installation" and the installation method.
• Web Guide (refer to the the link on the following product information website):
Includes installation videos, basic functions, and basic operation methods for this device.
• User manual (Refer to the link on the following product information website):
This section describes the software operating instructions common to each model.
https://i-pro.com/global/en/surveillance/training-support/documentation-database-list
"<Control No.: C****>" used in these documents should be used to search for
information on our technical information website (https://i-pro.com/global/en/
surveillance/training-support/support/technical-information) and will guide you to the
right information.
• Before attempting to connect or operate this product, please read these instructions
carefully and save Important Safety Instructions leaflet for future use.
• microSDXC/ microSDHC/ microSD memory card is described as microSD memory card.
• The external appearance and other parts shown in this manual may differ from the actual product within the
scope that will not interfere with normal use due to improvement of the product.
https://www.i-pro.com/
© i-PRO Co., Ltd. 2023
For professional use only
1
Outdoor use
WV-X86531-Z2
Authorised Representative in EU:
i-PRO EMEA B.V.
Laarderhoogtweg 25, 1101 EB
Amsterdam, Netherlands
i-PRO EMEA B.V. UK Branch
1010 Cambourne Business Park,
Cambridgeshire CB23 6DP
Cs0123-0
PGQP3675ZA
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für i-PRO WV-X86531-Z2

  • Seite 47 “<Kontroll-Nr.: C****>” in diesen Dokumenten sollte für die Suche nach Informationen auf unserer Website für technische Informationen (https://i-pro.com/global/en/surveillance/training-support/ support/technical-information) verwendet werden und führt Sie zu den richtigen Informationen. • Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und speichern Sie das Merkblatt “Important Safety Instructions”...
  • Seite 48 Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw.
  • Seite 49: Vorsichtsmaßnahmen

    Um Personen- und Sachschäden zu vermeiden, wird darin erklärt, was unbedingt zu beachten ist. Die Sicherheitshinweise, die für alle Netzwerkkameramodelle von i-PRO gelten, finden Sie auf der Website, die über den zweidimensionalen Barcode auf der rechten Seite verlinkt ist. Bitte achten Sie darauf, sie zu konsultieren.
  • Seite 50: Vorsichtsmaßnahmen Zur Installation

    Vorsichtsmaßnahmen zur Installation i-PRO Co., Ltd. übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. „ Um Verletzungen zu vermeiden, muss das Produkt gemäß der Installationsanleitung sicher an einer Installationsfläche befestigt werden.
  • Seite 51: Technische Daten

    Windwiderstand: Bis zu 40 m/s Maße: Maximaler Durchmesser: ø250 mm × 195 mm (H) Kuppelradius: 63,5 mm Gewicht: Ca. 3,8 kg Oberfläche: Hauptteil: Aluminiumdruckguss, i-PRO weiß/schwarz Befestigungsschrauben außen: Edelstahl (Korrosionsgeschützte Behandlung) Kuppelabdeckung: Polykarbonat, transparent Weitere: Manipulationssicheres Gehäuse* Entspricht NEMA TS2 Maximaltemperatur gemäß...
  • Seite 52: Standardzubehör

    Standardzubehör Important Safety Instructions ......1 Stk. Bit 1× (Sechskantschlüssel, Schraubengröße Kabeldurchführung 2× Befestigungsplatte 1× 6,35 mm T20) (1 zur Reserve) RJ45-Ethernet-Kabel für RJ45-Verschluss 1× Schablone 1× einfache Montage* 1× *2 Die Befestigungsplatte und das RJ45-Ethernet-Kabel für einfache Montage sind an der Kamera befestigt. Sonstige benötigte Gegenstände (nicht im Lieferumfang inbegriffen) z Befestigungsschrauben Empfohlene...
  • Seite 53: Teile Und Funktionen

    Installationsverfahren Teile und Funktionen Befestigungsplatte Befestigungsposition für die Leitung Das Innengewinde für Rohrleitungen entspricht ANSI NPSM (parallele Rohrgewinde) 3/4 oder ISO 228-1 (parallele Rohrgewinde) G3/4. Multi-Kamera Kamerabereich (Kamera x4)/(Kamera x3) PTZ-Kamera Gehäuse Kuppelabdeckung : Leuchtet : Blinkt : Licht aus •...
  • Seite 54 LINK-Anzeige ACT-Anzeige MULTI INITIAL SET-Taste INITIAL SET-Taste RJ45- Netzwerkanschluss <WV-X86531-Z2> <WV-X86530-Z2> PTZ SD ERROR- MULTI SD ERROR- Anzeige Anzeige MULTI-microSD- Steckplatz PTZ-microSD- Steckplatz • Siehe “Initialisieren” in der Web-Anleitung. • Verwenden Sie eine microSD-Speicherkarte für i-PRO-Kameras.
  • Seite 55: Schritt 1 Vorbereitungen

    Schritt 1 Vorbereitungen „ Entfernen Sie das Gehäuse. Bit (Zubehör) „ Entfernen Sie das Klebeband für die Tellerfeder, die das Gehäuse vorübergehend an seinem Platz hält. Band...
  • Seite 56 „ Entfernen Sie das Etikett, auf dem die Position des Neigungseinstellhebels angegeben ist. „ Entfernen Sie das RJ45-Ethernet-Kabel für einfache Montage.
  • Seite 57 „ Entfernen Sie die Kamera von der Befestigungsplatte.
  • Seite 58 Schritt 1 Vorbereitungen (Fortsetzung) „ Bei Verwendung eines I/O-Kabels (WV-QCA501A) Innen Außen...
  • Seite 59: Seitliche Verkabelung

    „ Bei seitlicher Verkabelung Siehe Web-Anleitung Rohrverbindung ① 44 mm 42 mm ② Seitliche Verkabelung...
  • Seite 60: Einstellen Des Neigungswinkels Der Kamera

    „ Einstellen des Neigungswinkels der Kamera Siehe Web-Anleitung Wenn Sie den Neigungswinkel einer Kamera mit dem Neigungseinstellhebel ändern, ändern Sie die [Position des Neigungseinstellhebels] auf dem Softwarebildschirm der Kamera. Weitere Informationen zum Ändern der Einstellungen finden Sie in der Web-Anleitung in unserer Dokumentationsdatenbank.
  • Seite 61: Bei Verwendung Einer Microsd

    „ Bei Verwendung einer microSD MULTI-microSD-Steckplatz PTZ-microSD-Steckplatz ① ① ② Ein Klickgeräusch ertönt ② Ein Klickgeräusch ertönt...
  • Seite 62 Schritt 2 Siehe Web-Anleitung VORNE 220 mm Diese Platte kann je nach Beschaffenheit der Installationsfläche an den folgenden sieben Schraubenpositionen befestigt werden. Verwenden Sie dieselben Befestigungslöcher von A bis J. Länge Breite 85 mm (85,7 mm) 85 mm (85,7 mm) 83,5 mm (83,3 mm) 46 mm (47,6 mm) 63 mm...
  • Seite 64 Schritt 3 RJ45-Verschluss (Zubehör) Kabeldurchführung Innen (Zubehör) Mitte Außen Wiederverwendung ø5 mm bis ø8,5 mm RJ45-Ethernet Kategorie 5e oder besser, gerade, alle 4 Paare (8 Stifte) < 100 m Außen Innen 145 mm...
  • Seite 65 Schritt 4 „ RJ45-Ethernet-Kabel Siehe Web-Anleitung ① ② RJ45-Ethernet Kategorie 5e oder besser, gerade, alle 4 Innen Paare (8 Stifte) < 100 m Außen „ Erdungskabel Website für technische Informationen “Gegenmaßnahme für Blitzüberspannungen” <Kontroll-Nr.:C0121> M3 × 6 mm Empfohlenes Anzugsdrehmoment: 0,69 N·m Erdungskabel (vor Ort beschafft) Erdungsschraube...
  • Seite 66 „ Bei Verwendung Schritt 4 (Fortsetzung) eines I/O-Kabels < 1 m (Mic) < 10 m (Leitung) I/O-Kabel WV-QCA501A Audio-Eingang (Sonderzubehör) (Weiß) < 10 m Audio-Ausgang 4P-Alarmkabel (Schwarz) (WV-QCA501A Zubehör) GND (Schwarz) ALARM IN3 (Grau) ALARM IN2 (Rot) EXT I/O ALARM IN1 (Grün) •...
  • Seite 67 Schritt 5 Siehe Web-Anleitung Leitungsverarbeitungsklammer Stellen Sie sicher, dass die Kamera sicher befestigt ist.
  • Seite 68 Schritt 6 Siehe Web-Anleitung Harzschicht z Bitte beachten Sie, dass sich der Hakenteil des Installationshilfsdrahtes bei der Installierte Hilfsleitung Installation des Gehäuses verschieben kann, wenn keine Harzschicht vorhanden ist. Entfernen Sie während der Arbeit nicht die Schutzfolie der Kuppelabdeckung.
  • Seite 69: Schalten Sie Das Gerät Ein (Verbinden Sie Das Poe++ Hub)

    1,2 N·m (Zubehör) Schritt 7 Schalten Sie das Gerät ein (Verbinden Sie das PoE++ Hub) • Website für technische Informationen “IP Setting Software” <Kontroll-Nr.: C0123> oder “i-PRO Configuration Tool(iCT)” <Kontroll-Nr.: C0133>...
