- Seite 1 DEUTSCH Handbuch – EV Charging Station rev 04 - 02/2023 Diese Handbuch ist auch im HTML5-Format verfügbar.
-
Seite 2: Inhaltsverzeichnis
11.1. Frage 1: Wie verhindere ich, dass die Ladestation von Unbefugten benutzt wird? ......28 11.2. Frage 2: Verfügt die EV Charging Station über RFID? .............. 28 11.3. Frage 3: Der Lichtring stört meine Nachbarn in der Nacht sehr. Wie kann ich den Lichtring deaktivieren? ... 28 11.4. -
Seite 3: Sicherheitshinweise
• Sie muss immer mit dem Untergrund verbunden sein, da sie sonst nicht geladen werden kann. • Schalten Sie die EV Charging Station aus, bevor Sie sie installieren oder Arbeiten an ihr vornehmen. • Stellen Sie sicher, dass Kinder bei der Benutzung der Anlage unter Aufsicht stehen. -
Seite 4: Beschreibung Und Eigenschaften

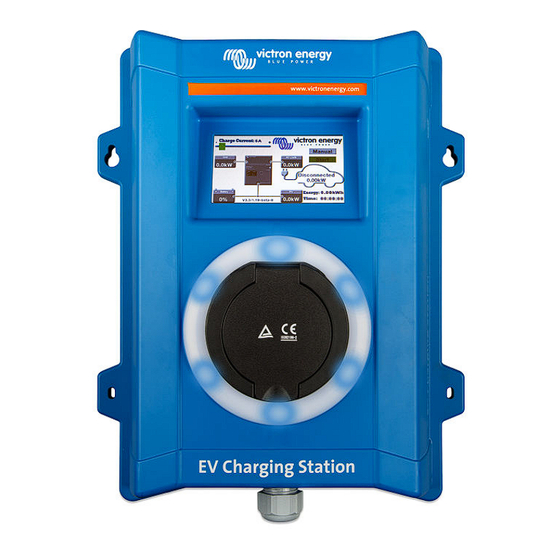

Ein integrierter 4,3-Zoll-LCD-Touchscreen erlaubt eine einfache Überwachung und Steuerung. Diese EV Charging Station lässt sich nicht nur vollständig mit einem Victron Energy GX-Gerät und einem VRM kombinieren, sondern kann auch so eingestellt werden, dass überschüssige Solarenergie direkt zum Laden Ihres Fahrzeugs genutzt werden kann, sobald Ihre Hausbatterien voll sind und die Einspeisung aktiv ist. -
Seite 5: Bluetooth-Kommunikation Über Victronconnect
Das interne WLAN-Modul kann sowohl für die Ersteinrichtung, die Steuerung als auch für die Überwachung im Access Point- Modus oder im Stationsmodus konfiguriert werden. Bluetooth-Kommunikation über VictronConnect Die integrierte Bluetooth-Funktion ermöglicht die einfache Überwachung und Steuerung der EV Charging Station über VictronConnect von jedem Mobilgerät aus, wie z. B. einem iPhone, iPad oder Android-Telefon. - Seite 6 Handbuch – EV Charging Station • EV Charging Station mit mitgelieferter 28-mm-Nylonkabelverschraubung für Stromkabel mit einem Durchmesser von bis zu 19 Seite 4 Beschreibung und Eigenschaften...
-
Seite 7: Installation
Handbuch – EV Charging Station 3. Installation Dieses Produkt darf nur durch qualifiziertes Fachpersonal (zugelassene Elektriker) eingebaut werden. Es sowohl für die Wand- als auch die Mastmontage (vertikale Oberfläche) geeignet. In jedem Fall sollte die Montageoberfläche fest und eben sein. -
Seite 8: Systembeispiel
AC Loads Dieses System zeigt alle verfügbaren Optionen an, insbesondere: • Alle Arten von Solarenergie: Wechselstrom-PV am Wechselstromeingang, Wechselstrom-PV am Wechselstromausgang und Gleichstrom-PV • EV Charging Station am Wechselstromeingang oder Wechselstromausgang des Wechselrichters/Ladegeräts • Ein- oder Drei-Phasen-Betrieb Taste Beschreibung Netzeinspeisender PV-Wechselrichter, angeschlossen an den Wechselstromeingang des Wechselrichters/ Ladegeräts... - Seite 9 Handbuch – EV Charging Station Taste Beschreibung Victron Lithium Battery Smart: Erhältlich in 12,8 V & 25,6 V und verschiedenen Kapazitäten. Durch die Kombination von Batterien in Serien- und Parallelkonfigurationen kann eine maximale Energiespeicherkapazität von 102 kWh erreicht werden. Solarladeregler: Es stehen verschiedene MPPT-Solarladeregler mit Spannungsbereichen von 75 V bis 450 V zur Verfügung, die das Aufladen des Energiespeichers und die Lagerung von überschüssiger Energie in der...
-
Seite 10: Einrichtung
Handbuch – EV Charging Station 5. Einrichtung 5.1. Ersteinrichtung 5.1.1. Ersteinrichtung über den WLAN-Zugangspunkt Die Ladestation stellt ihren eigenen WLAN-Zugangspunkt zur Verfügung, sobald die Ladestation zum ersten Mal mit Strom versorgt wird. Die folgenden Schritte beschreiben die Ersteinrichtung, um die Ladestation für den Betrieb vorzubereiten. -
Seite 11: Zugang Einrichten
Handbuch – EV Charging Station 2. Klicken Sie auf die Schaltfläche Scan (wobei der Zeitraum für den Scan und der RSSI-Schwellenwert gelten), um nach anderen WLAN-Netzwerken zu suchen, oder fügen Sie manuell einen bekannten AP hinzu, indem Sie auf die Schaltfläche Hinzufügen klicken. - Seite 12 II. Klicken Sie auf Speichern, um alle Einstellungen zu übernehmen. Das System startet neu und die Anmeldeseite der Webschnittstelle wird angezeigt. III. Melden Sie sich mit den unter 3 eingegebenen Anmeldedaten an. IV. Anschließend wird die Hauptseite angezeigt und die EV Charging Station ist einsatzbereit. Seite 10 Einrichtung...
- Seite 13 Handbuch – EV Charging Station Seite 11 Einrichtung...
-
Seite 14: Ersteinrichtung Über Victronconnect
Handbuch – EV Charging Station 5.1.2. Ersteinrichtung über VictronConnect Beachten Sie, dass für den Betrieb über VictronConnect Bluetooth aktiviert sein muss. Bei Geräten, die mit Firmware-Version 1.23 oder früher ausgeliefert werden, ist Bluetooth deaktiviert. Um Bluetooth für diese Geräte zu aktivieren, müssen Sie zunächst einmal die Ersteinrichtung über einen WLAN-Zugangspunkt [8]... - Seite 15 Handbuch – EV Charging Station II. Ausgewählter Netzwerkmodus: Verbindung mit lokalem WLAN Verbindet das Gerät mit einem WLAN-Netzwerk, zu dem auch andere Victron-Geräte wie ein GX-Gerät oder das VRM gehören. 1. Ändern Sie den Netzwerkmodus in Verbindung mit lokalem WLAN, klicken Sie auf OK, aber speichern Sie die Einstellungen noch nicht.
- Seite 16 übernehmen und bestätigen Sie mit JA. Die EVCS wird automatisch mit dem lokalen Netzwerk verbunden. 6. Die Ersteinrichtung ist nun abgeschlossen und die EV Charging Station ist einsatzbereit. Weitere Einzelheiten zur Bedienung der Ladestation über VictronConnect finden Sie im Kapitel...
-
Seite 17: Einrichtung Der Ev Charging Station
GX-Gerät: Die EV Charging Station kann folgendermaßen verwendet werden: Als ein eigenständiges Gerät. ii. Als Teil eines größeren Victron Energy-Systems. Wenn Sie die Kommunikation mit dem GX-Gerät aktivieren, ist die GX-IP-Adresse die des GX-Geräts. Modbus TCP muss im GX-Gerät selbst aktiviert werden (siehe den Abschnitt Aktivierung von Modbus TCP [21]), um die Kommunikation zu ermöglichen. - Seite 18 Sie zwischen verschiedenen Modi, der Anzeigedauer, der Helligkeit der Lichter und ihrer Farbe wählen. Der farbige Ring zeigt auf einen Blick an, was die EV Charging Station gerade tut: zum Beispiel, wenn das Fahrzeug voll aufgeladen ist, wenn der Ladezustand niedrig ist.
- Seite 19 5 Sekunden gedrückt wird. Die Vorgehensweise mit der DEF-Taste sollte nur von qualifiziertem Personal durchgeführt werden, da dieser Vorgang die Stromversorgung der EV Charging Station erfordert. Die Arbeit mit Hochspannung ist sehr gefährlich und kann bei unsachgemäßer Anwendung tödlich sein. Achten Sie darauf, dass Sie die Teile in dem rot markierten Bereich nicht berühren.
-
Seite 20: Die Hauptseite
Elektrofahrzeug, bevor er ins Netz eingespeist wird. Wenn die EV Charging Station an ein Victron-System angeschlossen ist und sich im Automatikmodus befindet, lässt sich der überschüssige Solarstrom zum Laden eines Fahrzeuges nutzen, anstatt ihn zu einem niedrigeren Preis ins Netz einzuspeisen. -
Seite 21: Netzwerkmenü
Einfluss auf die Taste für den manuellen Scan. iv. RSSI-Schwellenwert: Für den Hintergrundscan kann ein RSSI-Schwellenwert angewendet werden. 2. Bluetooth Bluetooth stellt eine direkte drahtlose Verbindung zwischen einem Mobilgerät und der EV Charging Station zur Steuerung und Überwachung der EVCS über VictronConnect her. - Seite 22 Handbuch – EV Charging Station Seite 20 Einrichtung...
-
Seite 23: Einrichtung, Konfiguration Und Betrieb Des Gx-Geräts
6. Einrichtung, Konfiguration und Betrieb des GX-Geräts 6.1. Aktivierung von Modbus TCP Die EV Charging Station kommuniziert mit dem GX-Gerät über Modbus TCP. Dies muss zuerst im GX-Gerät aktiviert werden und ist ein erforderlicher Schritt. • Gehen Sie auf dem GX-Gerät zu Einstellungen → Dienste → Modbus TCP und aktivieren Sie Modbus TCP. -
Seite 24: Übersichts- Und Gerätemenü
Handbuch – EV Charging Station 6.3. Übersichts- und Gerätemenü Im Übersichtsmenü finden Sie eine Taste zum Aktivieren (Starten) des Ladens im manuellen Modus und die folgenden Statusinformationen: • Tatsächlicher Ladestrom: Der Ladestrom in A • Gesamtleistung: Gesamtleistung aller Phasen • L1..L3: Leistung jeder einzelnen Phase •... -
Seite 25: Einrichtung, Konfiguration Und Bedienung Von Victronconnect
7. Einrichtung, Konfiguration und Bedienung von VictronConnect 7.1. Einrichtung Die folgenden Schritte sind notwendig, um eine erfolgreiche Verbindung mit der EV Charging Station über Bluetooth und VictronConnect herzustellen: 1. Stellen Sie sicher, dass Bluetooth in Ihrer EVCS aktiviert ist. Einzelheiten finden Sie im Kapitel Netzwerkmenü... -
Seite 26: Einstellungen
Unterschied, dass es möglich ist, bei Bedarf einen Neustart des Systems auszulösen. 7.4. Produktinfo Auf der Seite Produktinfo können Sie den PIN-Code für die Bluetooth-Kopplung ändern oder der EV Charging Station einen eigenen Namen zuweisen. Außerdem finden Sie hier die Seriennummer und die Versionsnummer der Firmware. -
Seite 27: Zurücksetzen Auf Werkseinstellungen Und Passwortwiederherstellung
Setzen Sie das Passwort mit der DEF-Taste im Gerät zurück: Die nachfolgend beschriebene Vorgehensweise sollte nur von qualifiziertem Personal durchgeführt werden, da dieser Vorgang die Stromversorgung der EV Charging Station erfordert. Die Arbeit mit Hochspannung ist sehr gefährlich und kann bei unsachgemäßer Anwendung tödlich sein. -
Seite 28: Wartung
Handbuch – EV Charging Station 9. Wartung Die EV Charging Station erfordert keine besondere Wartung. Seite 26 Wartung... -
Seite 29: Technische Angabe
Handbuch – EV Charging Station 10. Technische Angabe EV Charging Station Bereich Eingangsspannung (VAC) 170–265 VAC 50 Hz Nennladestrom 32 A / Phase Nennleistung 22 kW Stromausgabebereich 6 – 32 A WLAN-Standards 802.11 b/g/n (nur 2,4 GHz) Eigenverbrauch 15 mA bei 230 V Konfigurierbare max. -
Seite 30: Faq
Der Ladevorgang kann dann nur noch über die Webschnittstelle, das Widget der VRM-App, die VRM-Steuerung und VictronConnect gestartet oder gestoppt werden. 11.2. Frage 2: Verfügt die EV Charging Station über RFID? Nein. Um zu verhindern, dass die Ladestation von Unbefugten benutzt wird, siehe Frage 1. -
Seite 31: Anhang
Handbuch – EV Charging Station 12. Anhang 12.1. Maße Dimension Drawing - EV Charging station EVC300400300 EV Charging station 84.9 Ø6.2(4x) Ø12.3(2x) 377.2 148.1 Dimensions in mm 307.2 Seite 29 Anhang...
