In In-Sight Explorer kann eine benutzerdefinierte oder eine EasyView-Ansicht erstellt werden, um die Anzeige von Daten in VisionView
anzupassen und um dem Bediener einfache Anpassungen des Jobs zu ermöglichen. Die Anpassungen, die von einem Bediener vorgenommen
werden können, sind von im Job gespeicherten interaktiven Steuerelementen, den dem Benutzernamen zugeordneten Berechtigungen und
davon abhängig, ob auf dem Bildschirm „Sensoreinstellungen" das Kontrollkästchen „Benutzerauthentifizierung erforderlich" aktiviert ist.
(Informationen erhalten Sie unter Sensoreinstellungen auf Seite 17.)
Die Typen der unterstützten interaktiven Steuerelemente unterscheiden sich hinsichtlich ihrer Komplexität. Die einfachsten interaktiven
Steuerelemente ermöglichen dem Bediener die Ausführung von Aktionen wie das Klicken auf eine Schaltfläche oder das Aktivieren eines
Kontrollkästchens, wohingegen mithilfe der komplexeren interaktiven Steuerelemente der interaktive Grafikmodus aktiviert werden kann, um
problemlos Position, Größe, Drehung und Krümmung für einen gewünschten Bereich festzulegen.

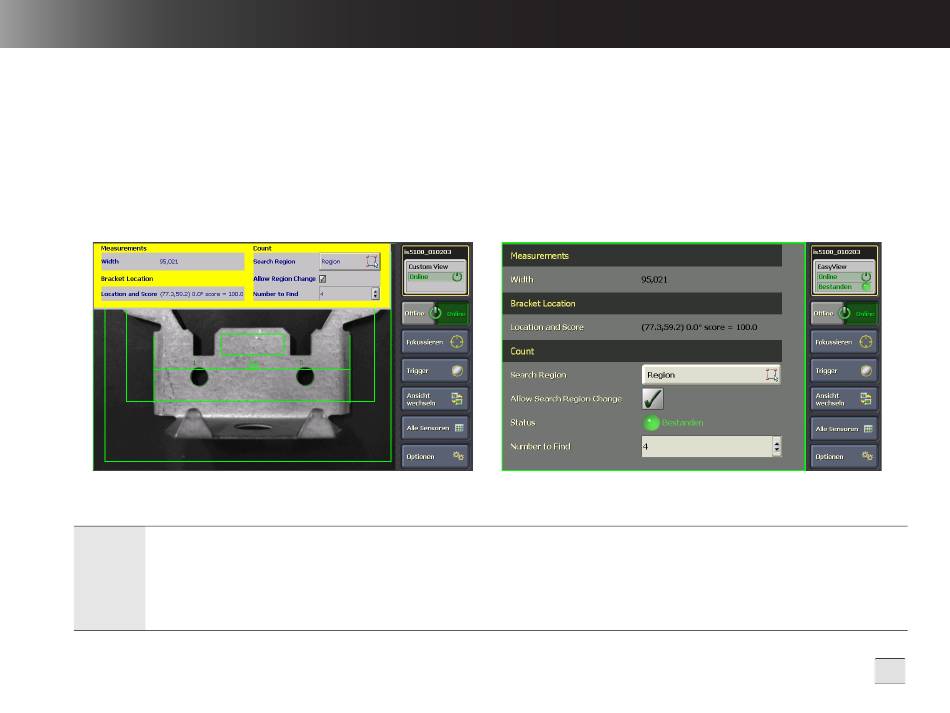

Abbildung 4-1: Benutzerdefinierte Ansicht (Beispiel)
• Eine benutzerdefinierte Ansicht kann in der Arbeitsblattansicht des In-Sight Explorers erstellt werden. Eine EasyView-Ansicht kann entweder
in der Arbeitsblattansicht oder der EasyBuilder-Ansicht erstellt werden.
• Die benutzerdefinierte Ansicht überlagert Bild und Grafik. Durch Größe und Position der benutzerdefinierten Ansicht wird bestimmt, ob Bild
Hinweise:
und Grafik in VisionView angezeigt werden können.
• Beim Erstellen einer benutzerdefinierten Ansicht in In-Sight Explorer muss die Größe von Zeilen und Spalten ggf. von Hand geändert
werden, um eine einfache Auswahl der interaktiven Steuerelemente in VisionView zu ermöglichen.

In-Sight: Benutzerdefinierte Ansicht und EasyView

Abbildung 4-2: EasyView (Beispiel)
