5.
Bringen Sie eine M4-Stellschraube am Befestigungsclip an, und drehen Sie die Schraube ein, bis sie zu einem Teil im Gewinde des
Befestigungsclip steckt.
6.
Stecken Sie den Befestigungsclip in eine der 8 Befestigungsöffnungen des Displays.
7.
Ziehen Sie die Stellschraube mit einem 3-mm-Inbusschlüssel fest
(0,226 Nm max. Drehmoment). Wiederholen Sie den Vorgang für die 7 weiteren Stellschrauben und Befestigungsclips bis VisionView
fest installiert ist und die Gummidichtung fest sitzt. Bei korrekter Befestigung ist um die VisionView-Anzeige herum weniger als
1,5 mm der Gummidichtung sichtbar.
4

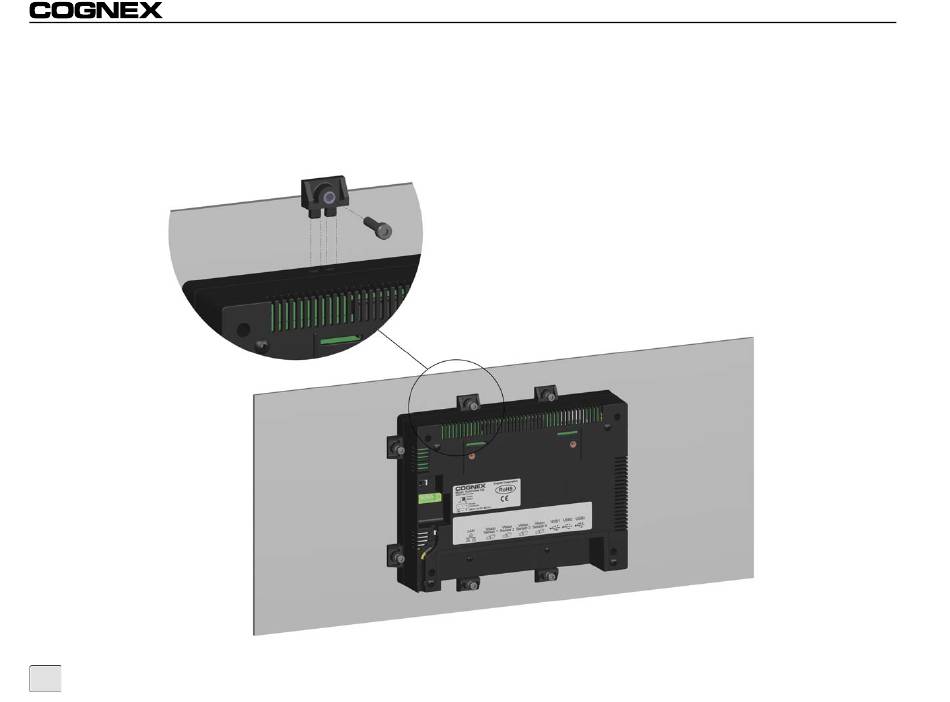

Abbildung 2-2: Befestigungsclips und Schrauben einsetzen
