In der unten gezeigten Konfiguration ist der VisionView-LAN-Port mit einem Switch, Router oder einem Firmennetzwerk verbunden, und
VisionView kann mit Sensoren im Firmennetzwerk kommunizieren. An VisionView können bis zu vier In-Sight- oder DVT-Sensoren direkt
angeschlossen werden. Verbinden Sie den Switch/Router mit VisionView, indem Sie das eine Ende des Netzwerkkabels am VisionView-LAN-
Port und das andere Ende an einem verfügbaren Port des Switches/Routers anschließen. Sie können auch das Sensornetzwerkkabel an einem
der VisionView-Vision-Sensorports anschließen.

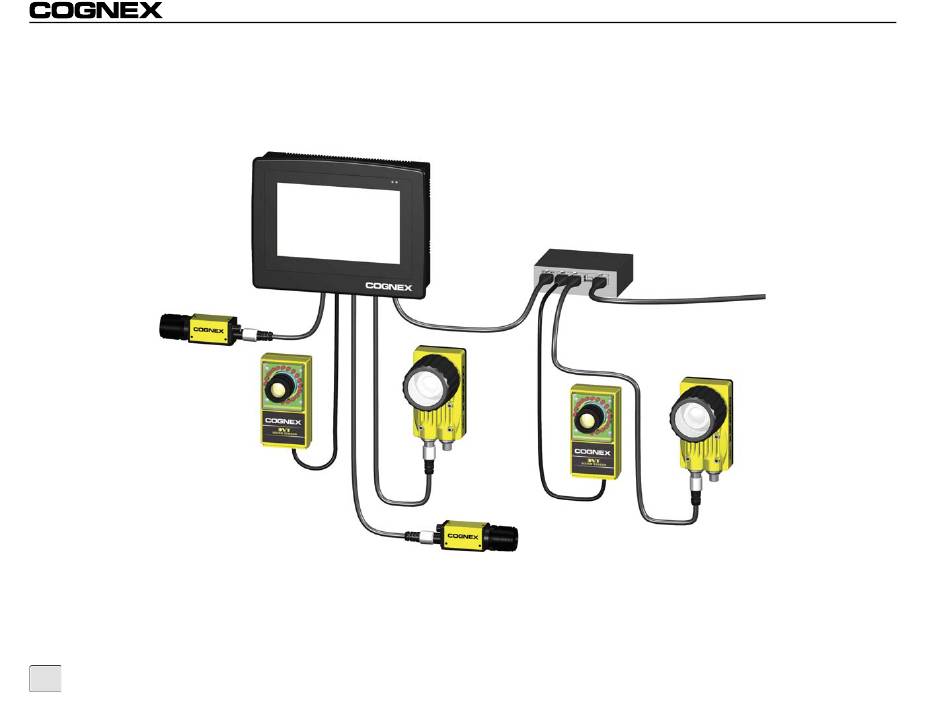

Abbildung 2-4: VisionView-Verbindung mit dem Firmennetzwerk
6
