VisionView montieren
1.
Schneiden Sie eine geeignete Öffnung in die Montageplatte (Informationen hierzu finden Sie unter VisionView 700-Maßzeichnungen
auf Seite 37).
Wir empfehlen das Schneiden der Montageöffnung durch gelerntes Personal durchführen zu lassen.
Hinweis:
2.
Legen Sie den VisionView-Sensor mit der Vorderseite nach unten auf eine saubere flache Oberfläche.
3.
Schieben Sie die Gummidichtung um die VisionView-Rückseite, bis sie an der Rückseite der VisionView-Abdeckung anliegt.
4.
Schieben Sie das VisionView-Gerät in die Montageöffnung, bis die Montageplatte direkt auf der Gummidichtung aufliegt.

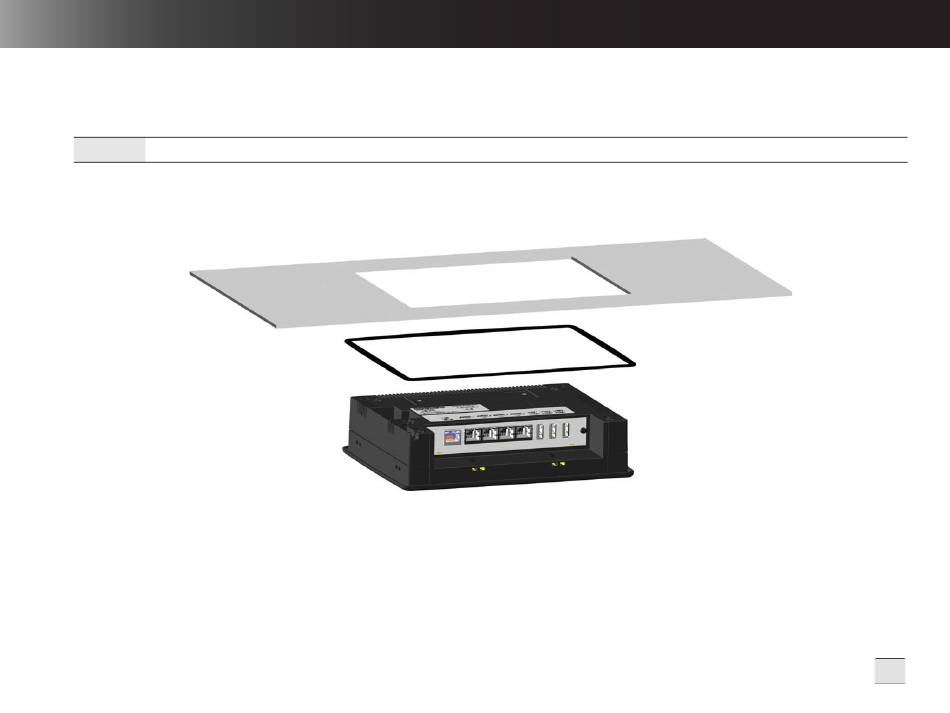

Abbildung 2-1: Gummidichtung und Montageplatte
Installation von VisionView
3
