Filmstreifenschaltflächen/-anzeigen:
Der Ergebnisstatus für jede
Inspektion. Die gelbe Markierung
weist auf das derzeit auf dem
Filmstreifen ausgewählte Ergebnis
hin. Das graue Rechteck verweist
auf den derzeit angezeigten
Filmstreifenabschnitt.
Klicken Sie auf Einfrieren, um die
Ergebnisse zu überprüfen.
Klicken Sie auf Weiter, um mit der
Filmstreifenaktualisierung
fortzufahren.
Löscht die Ergebnisse im
Filmstreifen.
Speichert Ergebnisbilder als
Bitmap-Datei auf einem USB-
Laufwerk oder an einem
Netzwerkspeicherort.
Zum vorherigen Satz Bilder auf
dem Filmstreifen. Diese
Schaltfläche erscheint nur, wenn
die Anzahl von Bildern höher ist als
der vorhandene Platz auf dem
Filmstreifen.
Zum nächsten Satz Bilder auf dem
Filmstreifen. Diese Schaltfläche
erscheint nur, wenn die Anzahl von
Bildern höher ist als der
vorhandene Platz auf dem
Filmstreifen.
Optionen
Das Aussehen des Bildschirms „Optionen" hängt vom
Bildanzeigemodus und den im Einstellmodus aktivierten
Bedienersteuerelementen ab. Im Modus „Bilder nebeneinander"
werden nur die von allen Sensoren unterstützten Steuerelemente
angezeigt. Im Einzelbildmodus werden die auf dem ausgewählten
Sensor unterstützten Steuerelemente angezeigt.

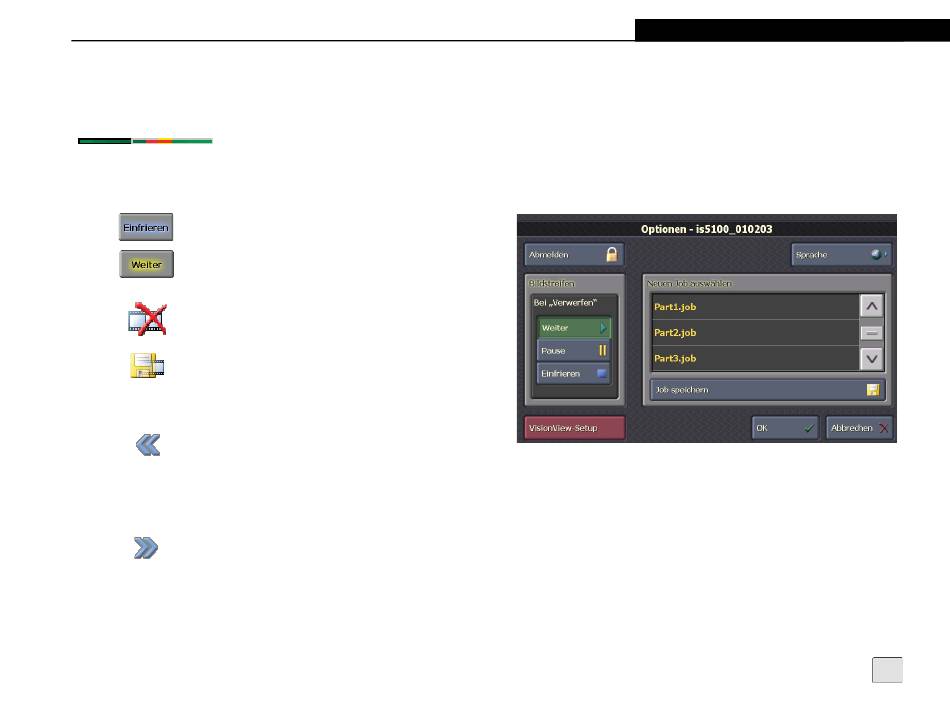

Abbildung 3-17: Bildschirm „Optionen"
Bildstreifen
Bei „Verwerfen": Ändert das Verhalten des Bildstreifens beim
Auftreten von Fehlern während der Inspektion. Wird im
Betriebsmodus die Verwerfaktion geändert, ist die Änderung nur
vorübergehend, und die im Einstellmodus festgelegte
Verwerfenaktion wird wirksam, wenn VisionView neu gestartet oder
im Einstellmodus betrieben wird.
•
Weiter: Treten bei der Inspektion Fehler auf, wird der
Bildstreifen weiterhin aktualisiert.
•
Pause: Treten bei der Inspektion Fehler auf, pausiert der
Bildstreifen fünf Sekunden lang, bevor die
Aktualisierung fortgesetzt wird.
Benutzeroberfläche – Übersicht
23
