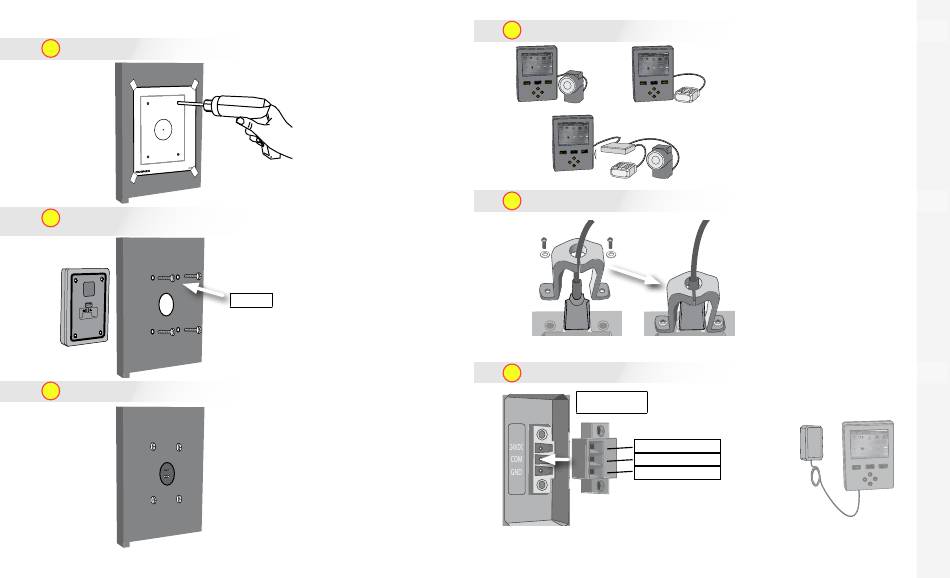

Montage und Verbindungen

1
Öffnungen mit der beiliegender Schablone bohren
2 Sicherstellen, dass der O-Ring korrekt platziert ist, dann Gerät auf
Tafel aufmontieren
3
Schrauben auf 0,85 Netzmanagement anziehen
30
Maximale Gewindetiefe
ist 7,87 mm.
Tiefergreifende
Schrauben können
den SensorView Teach
M4 x 0,7
Pendant beschädigen.
4
Gerät über USB-Kabel anschließen
COGNEX
COGNEX COGNEX
COGNEX
COGNEX
COGNEX
COGNEX COGNEX
5
USB-Kabel mit beiliegender Halterung sichern
COGNEX
COGNEX
COGNEX COGNEX
COGNEX
COGNEX
6 An 24 VDC und Masse anschließen
Phoenix Contact
1715400
Zu unterstützten Geräten zählen
COGNEX
COGNEX
Checker 3G-Serie, Checker
200-Serie und DataMan 100.
Schließen Sie mehrere Geräte
über den standardmäßigen
USB-Hub an.
COGNEX COGNEX
(Maximaler Strom für jeden
USB-Anschluss 500 mA bei
5 VDC.)
COGNEX
COGNEX
Cognex 24VDC Netz-
-stromteil (158-0165R)
22-26 V DC
Masse
Erde
COGNEX
31
