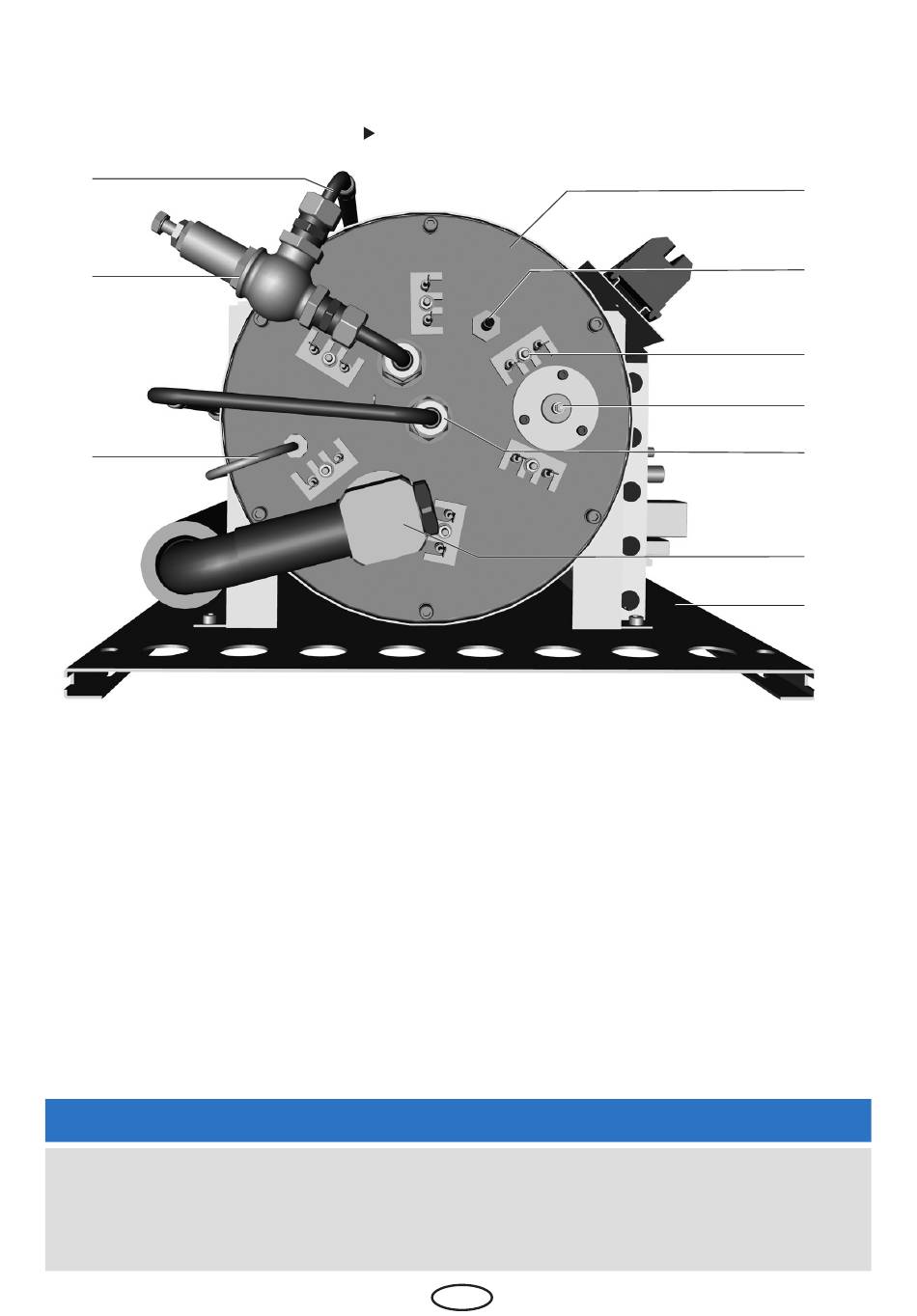

5.2 SteamRock II Basic - Anordnung der wichtigen Elemente

A
B
C
A Ablauf Überdruck
B Überdruckventil mit Ablauf
C Zuleitung Entkalker
D Deckel von Wassertank
E Aufnahmerohr für Kapillarrohrfühler (STB)
F Befestigungsmutter M 5 mit SW 8 für *Heizspiralen
G Wasserstandselektrode (Niveausensor)
H Spülung und Füllung
I Dampfrohr mit flexiblem Gelenk
J
Gehäuserückwand mit Öffnungen für Belüftung
HINWEIS
Die Heizspirale (F) ist an der Zuleitung farblich gekennzeichnet. Die gesondert markierte Heiz-
spirale (F) befindet sich neben dem STB (E). Bei Demontage beachten Sie unbedingt, dass die
Heizspirale (F) wieder an die gleiche, farblich gekennzeichnete Zuleitung angeschlossen wird.
Falschanschluss kann zum Geräteschaden führen.
Sicht von oben
Anschlussbeispiel 18 kW
D
D
E
F
G
H
I
J
