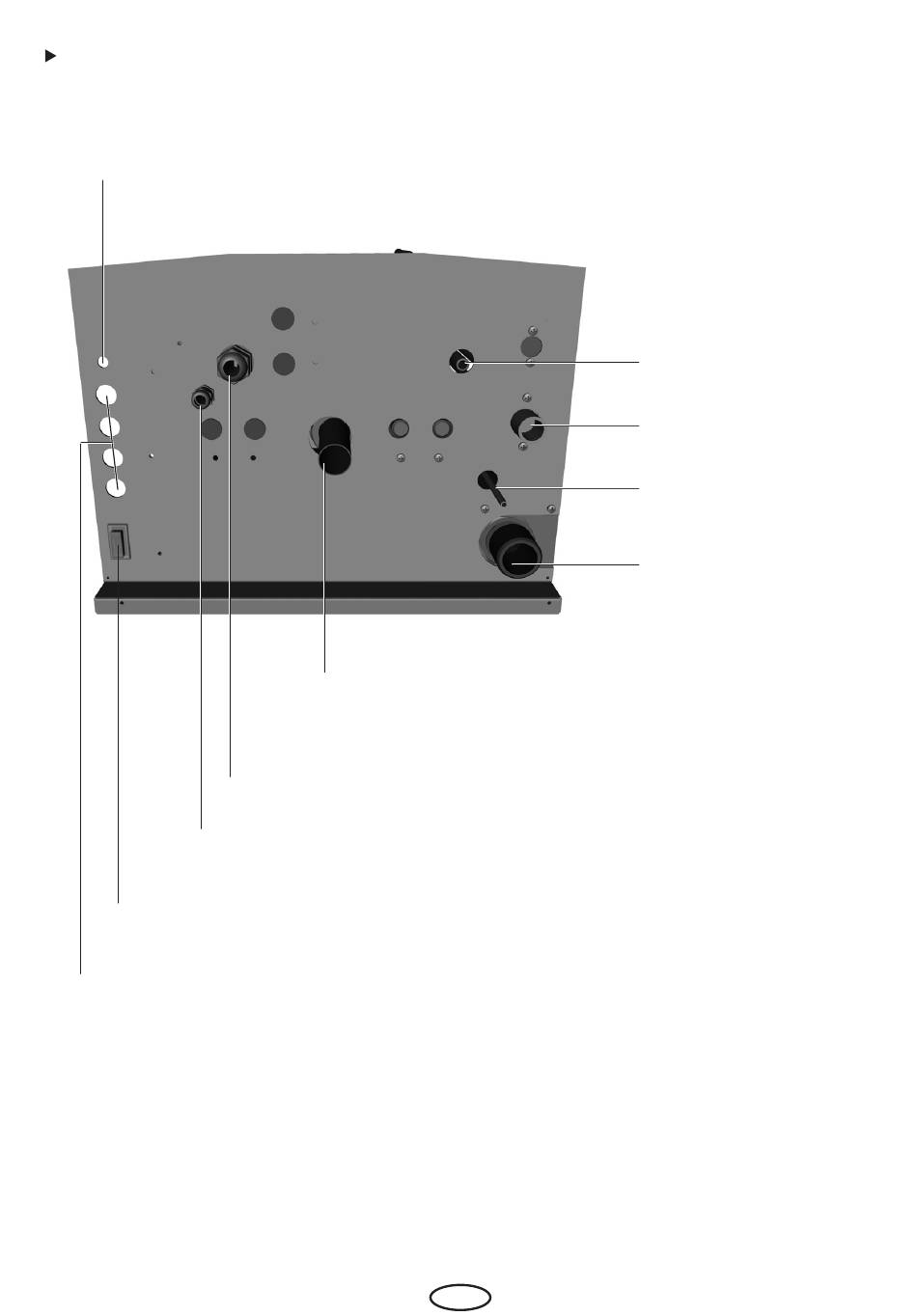

Sicht von unten

Status LED für Betriebszustände
und Fehlermeldungen
Leitung zum Niveausensor für Entkalker
Status-LED für Betriebszustände und Fehlermeldungen
Einführungstüllen für
Verbindungsleitungen zum Steuergerät
* Die Verschraubung der Leitung am Bodenblech
und der Stecker sind mit einem Garantiesiegel ver-
schlossen. Bei gebrochenem Garantiesiegel verfällt
die Garantie.
Alle Zu- und Ableitungen werden durch den Gehäu-
seboden geführt und sind von außen erreichbar.
16
Wasserablauf für Entleerung,
1" Gewindeanschluss
Netzanschluss Dampfgenerator*
9 kW: mit montiertem CEE-Stecker16A
18 kW: mit montiertem CEE-Stecker32A
bei einphasigem Anschluss kein vormontierter Netzstecker!
D
Ablauf für Kondensat
vom Überdruckventil
Wasseranschluss, 3/4"
Außengewinde
Schlauch (weiß) für Entkalker
(Verbindung mit
Entkalkerbehälter)
Anschluss Dampfleitung,
1 1/4" Außengewinde
