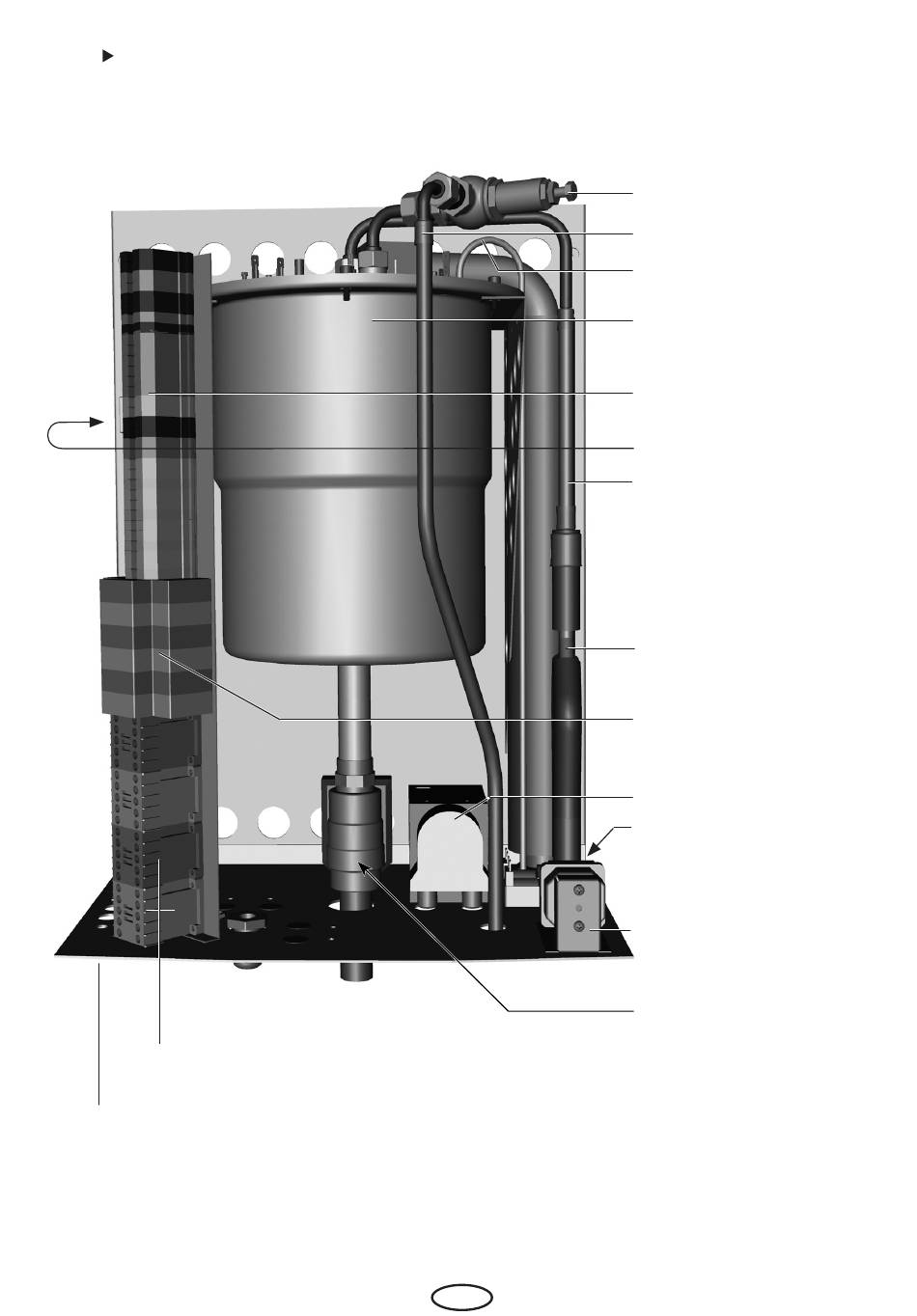

Gesamtansicht ohne Gehäusedeckel
Anschlussbeispiel 18 kW
Schütze
Bodenplatte mit diversen
Anschlüssen
Netzanschlussleitung mit Cekon-Stecker
(nicht bei einphasigem Anschluss)
D
Überdruckventil
Ablauf Überdruck
Entkalkerschlauch
Dampfgeneratortank
Klemmleiste mit farbig
kodierten Anschlussklemmen
Hauptplatine
Wasserzulauf
Y-Verteiler Spülen / Füllen
Sicherungen
9 kW - F1/F2/F3
18 kW - F1/F2/F3/F4/F5/F6
Dosierpumpe Entkalker
Doppelmagnetventil
(Wasserzufuhr)
Schutztemperaturbegrenzer
(STB) mit Reset-Knopf
an der Vorderseite
Wasserablaufventil
mit Stellantrieb
17
