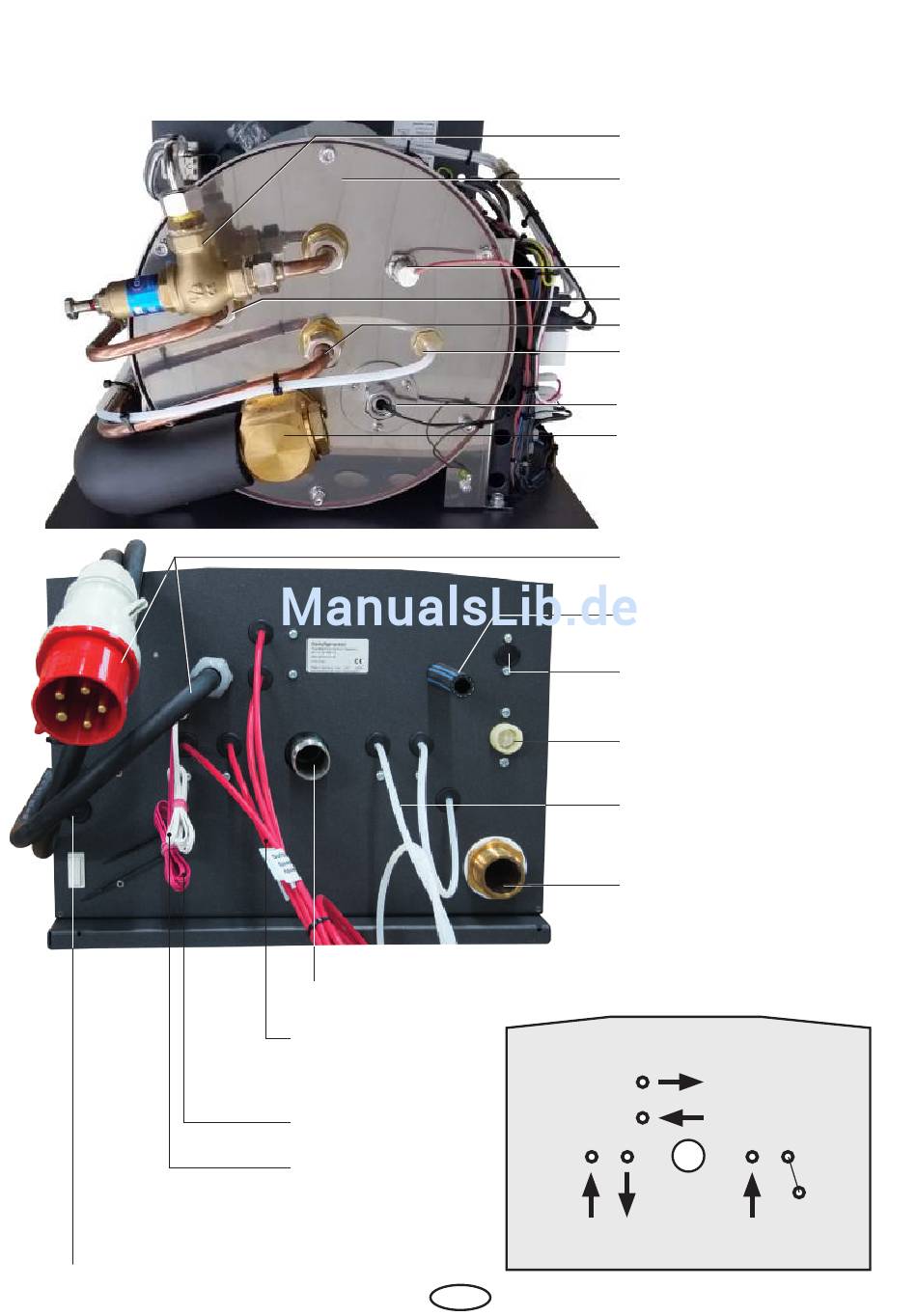

5.2 SteamRock Premium - Anordnung der wichtigen Elemente
Sicht von
oben
Öffnung für die
Verbindungsleitung
zum Bedienteil und
zum Temperaturfühler
14
Sicht von
unten
Wasserablauf
Schläuche (rot)
für Duftstoffdosierung
Leitung (rot)
zur Niveausonde
für Duftstoff
Leitung (weiß)
zur Niveausonde
für Entkalker
D
Überdruckventil mit Ablauf
Wassertank / Tankdeckel
Fühler Wassertemperatur
Wasserbefüllung (Nachfüllen)
Wasserbefüllung (Spülung)
Zufuhr Entkalker
Wasserstandsregler (Levelsensor)
Dampfausgang mit flexiblem
Gelenk
Netzanschluss 400 V 3N AC
Ablassschlauch für Konden-
sat vom Überdruckventil
Reset-Knopf für Ther-
mosicherung
Wasseranschluss, 3/4"
Außengewinde
Schlauch (weiß) für Entkalker
(Verbindung mit Entkalkerbe-
hälter)
Dampfaustritt, 1 1/4"
Außengewinde
Anschluss (Eingang / Aus-
gang) für Dosierpumpen
Duftstoffpumpe 1
Duftstoffpumpe 2
Entkalker
