HINWEIS
Sachschaden durch ungeeigneten Montageort
Der Dampfgenerator kann durch das Kochen des Wassers leicht vibrieren.
Bei zu geringer Tragfähigkeit oder unzureichender Beschaffenheit der Wand kann der Dampfge-
nerator nicht sicher befestigt werden und herabfallen.
Prüfen Sie vor der Montage die Beschaffenheit und Tragfähigkeit der Wand, die für die Monta-
ge vorgesehen ist. Die Wand muss das Gesamtgewicht von max. 45 kg aufnehmen können.
Prüfen Sie vor der Montage, wie die Dampfleitung geführt werden soll. Die Standardführung
verläuft aus dem Dampfgenerator nach unten.

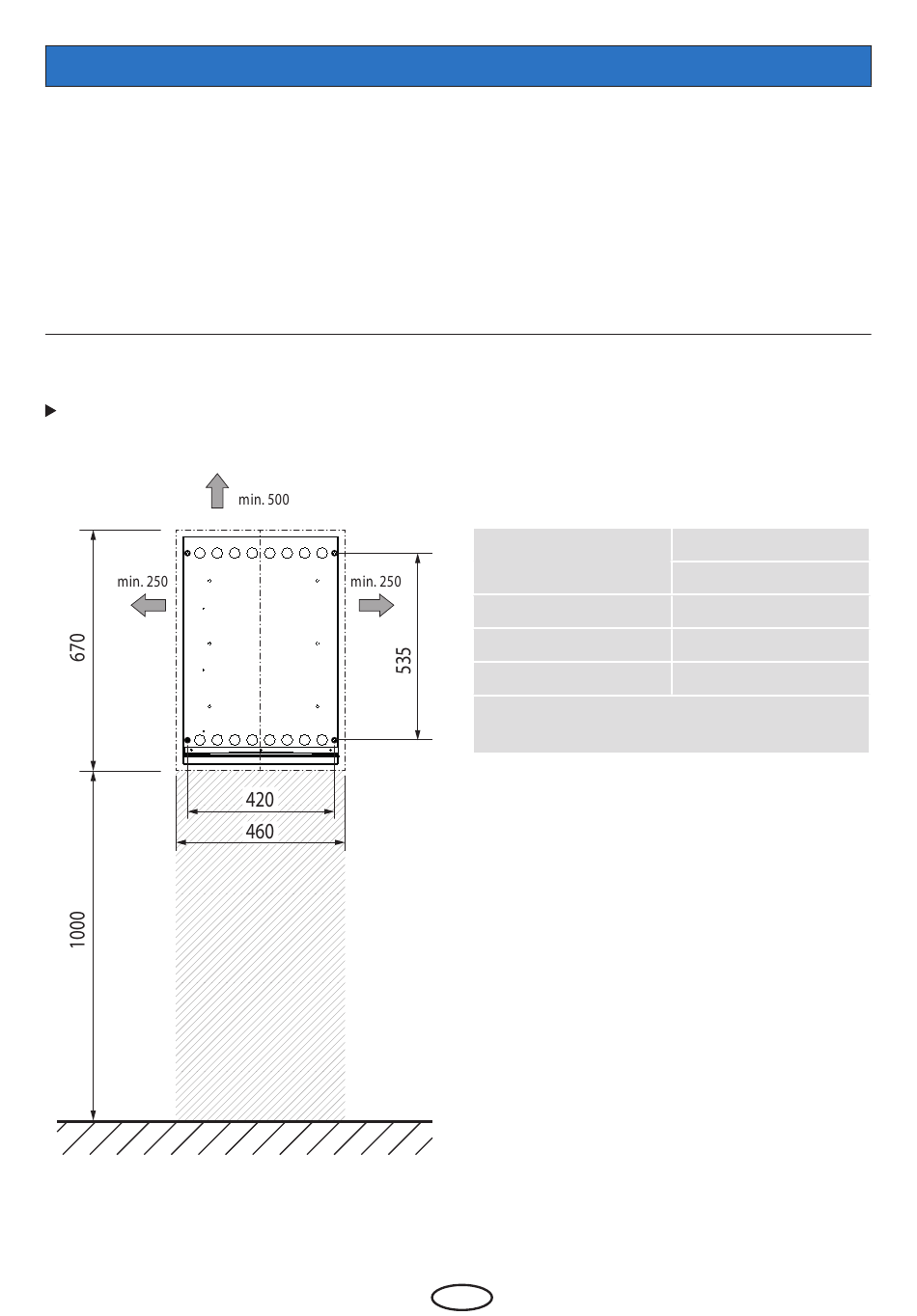

Montagemaße
Die folgenden Abstände müssen eingehalten
werden:
Abstand der Bohr-
löcher
Seitlich links / rechts
Oben
Unten
Der Platz unter dem Gerät darf nicht durch
andere Installationen belegt werden.
alle Maße in mm
all sizes in mm
D
waagerecht: 420 mm
senkrecht: 535 mm
min. 250 mm
min. 500 mm
min. 1000 mm
