Vor dem Betrieb
Der Feuerraumfühler lässt sich über den Doppelanschluss-
stutzen montieren. Die Aufbauhöhe des Doppelanschluss-
stutzens beträgt 60 mm.
A

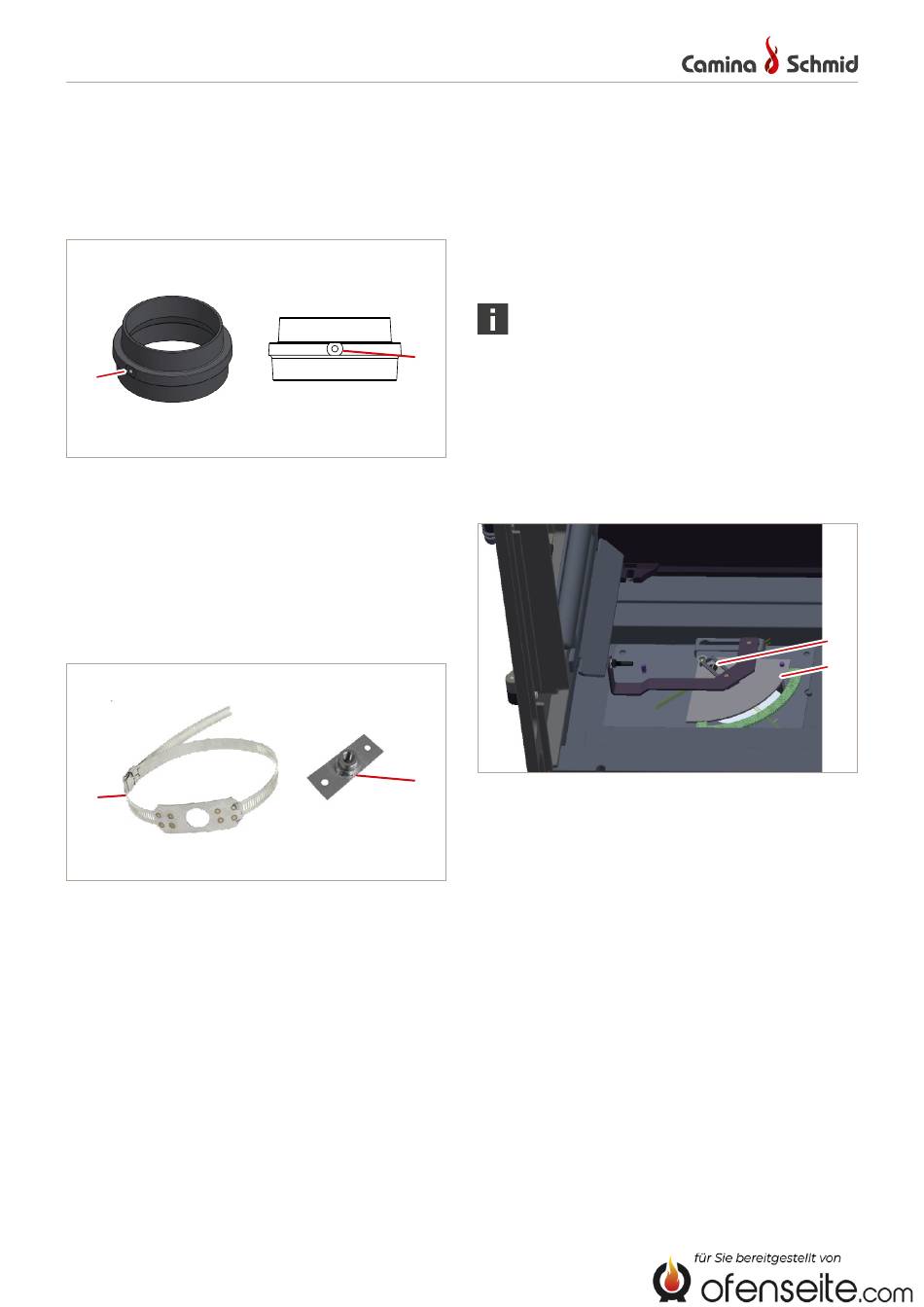

Abb. 49: Doppelanschlussstutzen
Bauteile:
A = Messöffnung
Alternativ ist die Montage des Feuerraumfühlers mit Rohr-
schelle und Montagekonsole am Abgasrohr möglich. Die
Montage über den Doppelanschlussstutzen ist immer der
Montage am Abgasrohr vorzuziehen.
A
Abb. 50: Rohrschelle und Montagekonsole
Bauteile:
A = Rohrschelle
B = Montagekonsole
3.13
Außerbetriebnhame Verbrennungs-
luftschieber 1
Ist die SMR Abbrandregelung für die automatische Regelung
der Luftzufuhr installiert, kann der Verbrennungsluftschie-
ber 1 außer Betrieb gesetzt werden.
Für die Modelle SH 8 G, SH8 G/B, SH 9 G, SH 11 G,
SH 9 T und SH 11 T ist die Installation der SMR Ab-
brandregelung möglich.
A
Werkzeug:
Schraubendreher
1.
Innenauskleidung und Bodenblech entnehmen.
2.
Mit Schraubendreher die Befestigungsschraube lösen
und Luftschiebersegment entnehmen.
A
Abb. 51: Befestigungsschraube lösen
Bauteile:
A = Befestigungsschraube
B = Luftschiebersegment
A
B
25
