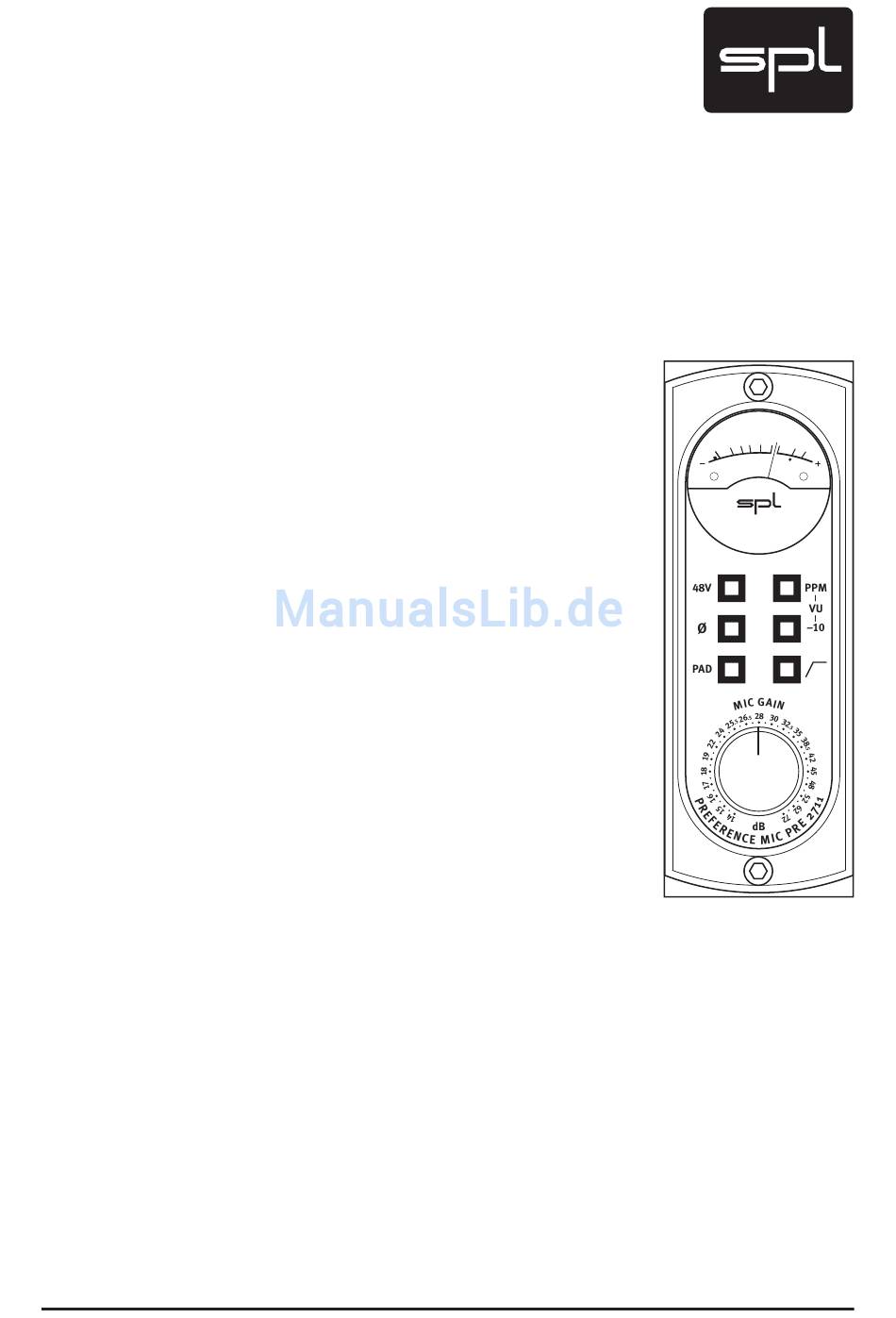

Seite 1: Vu-Meter, Vu/Ppm, Vu/-10
Bedienungsanleitung 1 00 Preference Mic Pre RackPack-Modul, Modell 2711 Einkanaliges Mikrofonvorverstärkermodul... - Seite 2 Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen oder Umsetzen in irgen- dein elektronisches Medium oder maschinell lesbare Form im Ganzen oder in Teilen ist nur mit ausdrücklicher schriftlicher Genehmigung der SPL electronics GmbH gestattet. SPL electronics GmbH, Sohlweg 55, 41372 Niederkrüchten Tel.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise ........Inbetriebnahme . -
Seite 4: Wichtige Sicherheitshinweise
Lieferumfangs des RackPack-Rahmens) kann das Gerät beschädigt werden und es besteht die Gefahr eines gefährlichen Stromschlags. In solchen Fällen übernimmt die SPL electronics GmbH keine Haftung. Stromversorgung: Betreiben Sie das Gerät nur an Spannungsquellen, die auf dem Gerät angegeben sind. Wenden Sie sich im Zweifelsfall an Ihren Händler oder Ihren Stromversorger. - Seite 5 Wichtige Sicherheitshinweise Blitz: Ziehen Sie vor einem Gewitter den Netzstecker aus der Steckdose (jedoch niemals während eines Gewitters – Lebensgefahr!). Verfahren Sie ebenso mit verbundenen Geräten und ziehen Sie auch ggf. über eine Gerätekette verbundene Antennen-, Telefon- oder Computernetzkabel aus den Anschlussdosen, um das Gerät vor Blitz- oder Überspannungsschäden zu schützen.
-
Seite 6: Inbetriebnahme
Das Symbol der einzuschaltenden Lampe lenkt Ihre Aufmerksamkeit auf Erklärungen wichtiger Funktionen oder Anwendungen. Achtung Führen Sie keine Änderungen an diesem Gerät ohne Genehmigung der SPL electronics GmbH durch. Andernfalls können Sie Garantie-, Gewährleistungs- und Produkt-Support-Ansprüche verlieren. Lieferumfang Der Lieferumfang des Preference Mic Pre-Moduls umfasst: •... -
Seite 7: Einleitung
Einleitung Bei der Aufnahme akustischer Instrumente oder Stimmen ist eine Mikrofonierung unabdingbar. Das Ausgangssignal eines Mikrofons ist dabei sehr pegelschwach und muss von einem Vorverstärker auf den Studio- bzw. Line-Pegel gebracht werden. Dazu können Signalverstärkungen um den Faktor 2000 und mehr nötig werden. Für die dabei erzielbare Signalqualität kommt dem Vorverstärker eine entsprechend hohe Bedeutung zu. -
Seite 8: Rückseite/Anschlüsse
Rückseite/Anschlüsse Verkabelung RackPack: Preference Mic Pre... -
Seite 9: Xlr-Buchsen, Ausgänge Splitten
Rückseite/Anschlüsse XLR-Buchsen, Ausgänge splitten XLR-Buchsen An die elektronisch symmetrierte Eingangs-XLR-Buchse (Input) schließen Sie das Mikrofon an. Die Ausgänge des Preference Mic Pre sind ebenfalls elektronisch symmetriert und als XLR-Buchsen ausgeführt. Sie können beide XLR-Ausgänge parallel nutzen. Die diskreten Ein- und Ausgangssymmetriestufen weisen eine hohe Gleichtaktunterdrückung auf und können lange Kabelwege treiben (abhängig von Kabelkapazitäten und folgenden Eingangsstufen). -
Seite 10: Bedienelemente
Bedienelemente Mic Gain, Zur Aussteuerung Mic Gain Mit dem Mic Gain-Regler bestimmen Sie die Vorverstärkung des Mikro- fonsignals. Der Regelbereich reicht von + 14 dB bis +72 dB. Die Übersteuerungsfestigkeit der Eingangsstufe liegt bei 18 dBu. Der über den Mic Gain-Regler eingestellte Wert liegt als Signalpegel paral- lel an beiden Ausgangsbuchsen Output 1 und Output 2 an. - Seite 11 Anzeigenbereich bis +16 dB Ausgangspegel reicht (siehe „-10 dB“ wei- ter unten). Beachten Sie auch die weiteren Informationen im Abschnitt „Zur Aussteuerung“ auf der vorherigen Seite. Das VU-Meter ist eine Sonderanfertigung nach SPL-Spezifikationen, das dank einer optimalen Ballistik eine ausgewogene optische Wahrnehmung des Audiosignals gewährleistet. Es bietet als zusätz- liche Besonderheit zwei Anzeige-Modi: VU und PPM.
-
Seite 12: 48-V-Phantomspeisung, Pad
Bedienelemente 48-V-Phantomspeisung, Pad 48-V-Phantomspeisung Die 48-Volt-Phantomspeisung dient zur Speisung von Kondensator- mikrofonen mit eingebauten Vorverstärkern. Deren einwandfreier Betrieb setzt eine stabile, rauscharme Spannungsversorgung voraus, daher wird die Spannung präzise auf 48 V gehalten und ein maximaler Strom von 14 mA geliefert – dies reicht aus für alle Mikrofontypen. WICHTIG: Sie können alle Kondensatormikrofone mit symmetrischem, erdfreiem Ausgang mit Phantomspeisung betreiben. -
Seite 13: Phasenumkehr, Hochpassfilter, Signal-Led, Overload-Led
Bedienelemente Phasenumkehr, Hochpassfilter Phasenumkehr Mit dem Phasenumkehrschalter kehren Sie die Polarität des Mikrofon- signals um. Im ungedrückten Zustand (Schalter leuchtet nicht) ist die Polarität in Phase. Nach Betätigen des Schalters (Schalter leuchtet) ist die Polarität gedreht. Nützlich ist die Phasenumkehrfunktion, wenn Sie die Polung der XLR- Eingangsbuchse entsprechend der Polung des Mikrofons oder des Mikrofonkabels ändern müssen. -
Seite 14: Technik
Technik SSM 2019, Servo Drive SSM 2019 Der Preference Mic Pre ist für alle gängigen dynamischen und Konden- satormikrofone geeignet. Er arbeitet nach dem Instrumentenver- stärker-Prinzip, einer Technik, die unter anderem wegen der hohen Gleichtaktunterdrückung gegenüber eingekoppelten Streufeldern auch in der Mess- und Medizintechnik verwendet wird. Als Basis dient der Halbleiter SSM 2019, der gegenüber den verfüg- baren Alternativen klanglich sehr ausgewogen arbeitet. -
Seite 15: Ausgangsstufen, Ausgänge Splitten, Kondensatoren
Technik Ausgangsstufen, Ausgänge splitten, Kondensatoren Folien- und Styroflexkondensatoren In den verschiedenen Schaltungsteilen kommen beste MKP-Folien- und Styroflex-Kondensatoren zum Einsatz. Im Gegensatz zu her- kömmlichen keramischen Kondensatortypen klingen die Folien- und Styroflex-Kondensatoren offener, dynamischer und vermitteln daher mehr Spielfreude. Ausgangsstufen Die Ausgangsstufen Output 1 und Output 2 können problemlos auch lange Kabelwege treiben (abhängig von den Kabelkapazitäten und Eingangsstufen der empfangenden Geräte bis zu mehreren hundert Metern). -
Seite 16: Kopiervorlage Einstellungen
Kopiervorlage: Einstellungen Künstler: ......... . . 1 00 Album: . -
Seite 17: Blockdiagramm
Blockdiagramm RackPack: Preference Mic Pre... -
Seite 18: Technische Daten
Technische Daten Audio Frequenzgang 10Hz bis › 200 kHz Gleichtaktunterdrückung -84 dBu (bei 1 kHz mit -30 dBu Eingangspegel und 30 dB Verstärkung) Klirrfaktor @ 1 kHz Eingangspegel Verstärkung Klirrfaktor -30 dBu 30 dB 0,0035% -60 dBu 60 dB 0,047% Rauschen Verstärkung Rauschpegel A-bew. -
Seite 19: Messungen
Messungen Sound Performance Lab CMRR 08/20/07 13:48:31 -100 CMRR with -30dBu input level and vu = 30dB black = input -> output 1 grey = input -> output 2 CMRR -30dB.at27 Sound Performance Lab Frequency Response / THD+N 08/20/07 12:13:27 ratio 0.175 0.15... -
Seite 20: Garantie
Direkte Produktunterstützung seitens SPL bei Fragen zur Installation und Anwendung erfordert die Produktregistrierung. Bitte füllen Sie daher die beiliegende Garantiekarte vollständig und gut lesbar in Druckbuchstaben aus und senden sie direkt an SPL oder nutzen Sie die Online-Registrierung unter www.soundperformancelab.de. RackPack: Preference Mic Pre...
