Inhaltszusammenfassung für WAGO 750-550
- Seite 1 Feldbusunabhängige Busklemmen 2 AO DC 0-10 V 750-550 Handbuch Version 1.0.2...
-
Seite 2: Technischer Support
• Allgemeines Copyright © 2006 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com... -
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäßer Gebrauch ............4 Symbole....................5 Darstellungen der Zahlensysteme ............5 Sicherheitshinweise .................. 6 Gültigkeitsbereich ..................6 2 Busklemmen ....................7 Analoge Ausgangsklemmen..............7 2.1.1 750-550 [2 AO DC 0-10 V]..............7 2.1.1.1 Ansicht .................... 7 2.1.1.2 Varianten..................7 2.1.1.3 Beschreibung................... 8 2.1.1.4 Anzeigeelemente................ -
Seite 4: Wichtige Erläuterungen
Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH &... -
Seite 5: Symbole
Routinen oder Ratschläge für den effizienten Geräteeinsatz und die Softwareoptimierung. Weitere Informationen Verweise auf zusätzliche Literatur, Handbücher, Datenblätter und INTERNET Seiten. 1.3 Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' in Hochkomma, '0110.0100' Nibble durch Punkt getrennt WAGO-I/O-SYSTEM 750 Busklemmen... -
Seite 6: Sicherheitshinweise
Kein Kontaktspray verwenden, da im Extremfall die Funktion der Kontaktstelle beeinträchtigt werden kann. Das WAGO-I/O-SYSTEM 750 mit seinen Komponenten ist ein offenes Betriebsmittel. Es darf nur in Gehäusen, Schränken oder in elektrischen Betriebsräumen aufgebaut werden. Der Zugang darf nur über Schlüssel oder Werkzeug von autorisiertem Fachpersonal erfolgen. -
Seite 7: Busklemmen

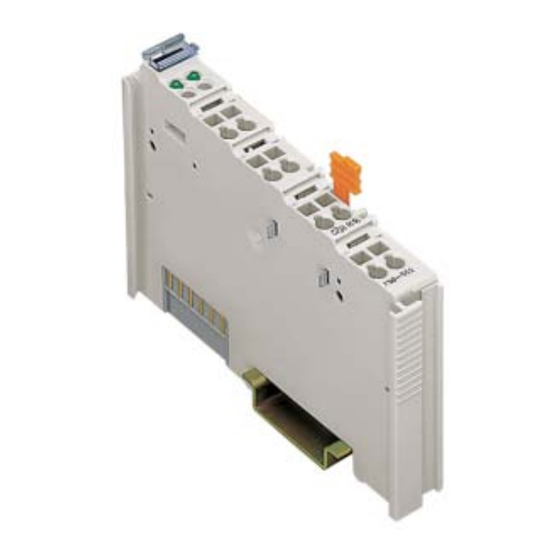

750-550 [2 AO DC 0-10 V] • 7 Ansicht 2 Busklemmen 2.1 Analoge Ausgangsklemmen 2.1.1 750-550 [2 AO DC 0-10 V] 2-Kanal Analog Ausgangsklemme 0-10 V 2.1.1.1 Ansicht 13 14 Funktion AO 1 Funktion AO 2 A1 A2 Datenkontakte AO 1... -
Seite 8: Beschreibung
Beschreibung 2.1.1.3 Beschreibung Die analoge Ausgangsklemme 750-550 und ihre Variante erzeugen Signale der normierten Größe 0-10 V für den Feldbereich. Die Klemme besitzt zwei kurzschlussfeste Ausgangskanäle und ermöglicht die direkte Verdrahtung von zwei 2-Leiter Aktoren an die Anschlüsse AO 1 und Masse bzw. -
Seite 9: Anzeigeelemente
750-550 [2 AO DC 0-10 V] • 9 Anzeigeelemente 2.1.1.4 Anzeigeelemente Kanal Benennung Zustand Funktion Keine Betriebsbereitschaft oder keine bzw. gestörte Klemmenbus- Kommunikation Funktion grün AO 1 Betriebsbereitschaft und 13 14 ungestörte Klemmenbus- Kommunikation Keine Betriebsbereitschaft oder Abb. 2.1.1-2: keine bzw. gestörte Klemmenbus-... -
Seite 10: Technische Daten
10 • 750-550 [2 AO DC 0-10 V] Technische Daten 2.1.1.6 Technische Daten Klemmenspezifische Daten Anzahl der Ausgänge Spannungsversorgung über Systemspannung DC/DC Stromaufnahme . (intern) 65 mA Signalspannung 0 V ... 10 V Bürde > 5 kΩ Auflösung 12 Bit Wandlungszeit ca. -
Seite 11: Weitere Informationen
! Dokumentation ! WAGO-I/O-SYSTEM 750 ! Systembeschreibung 2.1.1.7 Prozessabbild Die analoge Ausgangsklemme 750-550 und ihre Variante liefern je Kanal 16 Bit Daten und 8 Statusbits. Der digitalisierte Ausgabewert wird in einem Datenwort (16 Bit) über das Prozessabbild des Kopplers/Controllers als Ausgangsbyte 0 (low) und Ausgangsbyte 1 (high) ausgegeben. -
Seite 12: Standardformat
12 • 750-550 [2 AO DC 0-10 V] Prozessabbild 2.1.1.7.1 Standardformat Bei der Standardklemme 750-550 ist der Zahlenwertbereich 0x0000 bis 0x7FFF auf den Ausgangsspannungsbereich von 0 V bis 10 V skaliert. Prozesswerte der Klemme 750-550 Ausgangs- Zahlenwert Status- spannung Binär byte Hex. - Seite 13 • 13 Prozessabbild 2.1.1.7.2 Sonderformate Die Variante 750-550/000-200 verwendet für die Digitalisierung des Ausgabewertes ein an S5-Steuerungen mit FB 251 angepasstes Format. Bei dieser Variante ist der Zahlenwertbereich 0x0000 bis 0x4000 auf den Ausgangsspannungsbereich von 0 V bis 10 V skaliert.
- Seite 14 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
