M
ontageanleitung

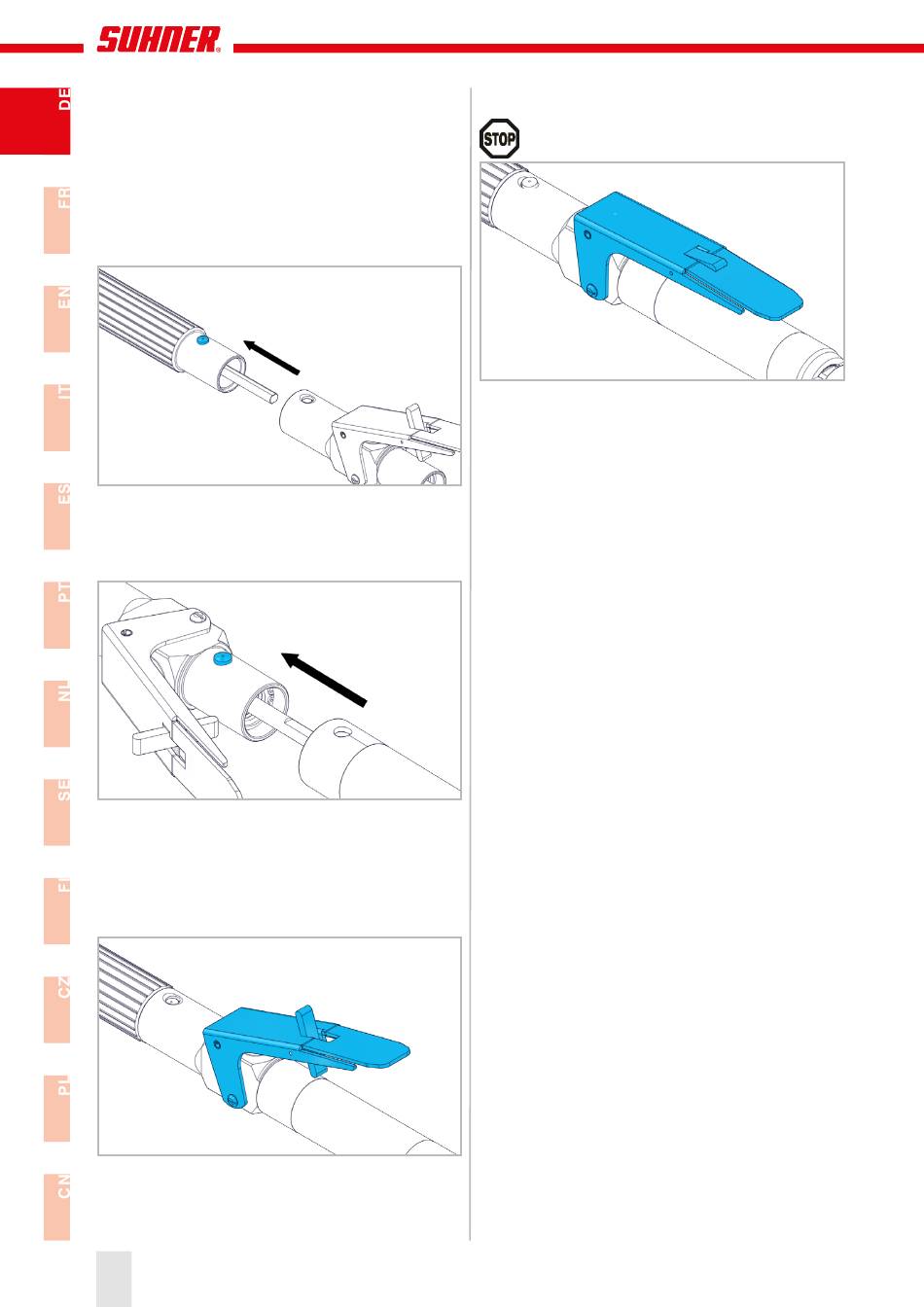

Diese Montageanleitung gilt für die Sicherheitsabschalt-
kupplung SAK G28. Sie wird in Verbindung mit allen
Werkzeugen mit G28 Anschluss verwendet. Sie ist ein Si-
cherheitselement, welches in jeder Betriebssituation eine
sofortige Abschaltung des Handstücks gewährleistet.
M
/D
ontage
eMontage Der
Arretierknopf drücken und Schlauchkupplung in die Boh-
rung der Sicherhaitsabschaltkupplung einführen. Sicher-
stellen dass der Arretierknopf eingerastet ist.
Demontage in umgekehrter Reihenfolge.
Arretierknopf drücken und Schlauchkupplung in die
Handstückbohrung einführen. Sicherstellen dass der Ar-
retierknopf eingerastet ist.
Demontage in umgekehrter Reihenfolge.
a
uskuppeln
Befindet sich der Hebel in ausgekuppeltem Zustand,
kann keine Drehbewegung übertragen werden.
4
B
W
iegsaMeB
elle
e
inkuppeln
Der Vorgang darf nur bei ausgekuppeltem Zu-
stand vorgenommen werden.
Lösen Sie die Sperre. Drücken Sie den Hebel und halten
Sie ihn gedrückt. Es kann notwendig sein, die Spindel des
Handstücks zu drehen, um die Kupplung einzurasten.
Nun kann eine Drehbewegung übertragen werden.
Schalten Sie das Laufwerk ein.
Wenn der Hebel losgelassen wird, stoppt die Drehbe-
wegung. Um den Antrieb wieder einzuschalten, muss er
zunächst ausgeschaltet werden. Der Vorgang kann neu
gestartet werden, wenn der Antrieb stillsteht.
l
eistungsDaten
Welleneingang
Wellenausgang
Max. Drehzahl
Gewicht
G28
G28
18'000min
-1
0.600kg
