Elektrische Schiebeweiche
Programm 0400
Verletzungsgefahr durch elektrischen Stromschlag!
→ Die elektrische Schiebeweiche nach den 5 Sicherheitsregeln spannungsfrei
GEFAHR!

10.2 Demontage

Nachdem das Gebrauchsende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden.
Vor Beginn der Demontage:
Betriebs- und Hilfsstoffe sowie restliche Verarbeitungsmaterialien entfernen und umweltgerecht entsorgen.

Anschließend Baugruppen und Bauteile fachgerecht reinigen und unter Beachtung geltender örtlicher Arbeitsschutz- und Umwelt-
schutzvorschriften zerlegen.

10.2.1 Demontage der Baugruppe

Personal:
Ausführung nur durch Fachkräfte

Min. 2 Personen

Benötigtes Werkzeug:
Für einteiligen C-Schienenverbinder: Kreuzschlitzgröße 3 nach EN ISO 4757

Für zweiteiligen C-Schienenverbinder: Gabelschlüssel SW13

Werkzeug zum Sichern

Arbeitsschritte:
→ Die Schrauben des einteiligen C-Schienenverbinders mit einem Kreuzschlitzschraubenzieher (Größe 3 nach EN ISO 4757)
lösen (siehe Abb. 20). Beim zweiteiligen C-Schienenverbinder die Sechskantmuttern bzw. Sechskantschrauben M8 (Pos.
1) mit einem Gabelschlüssel SW13 lösen.
1
1

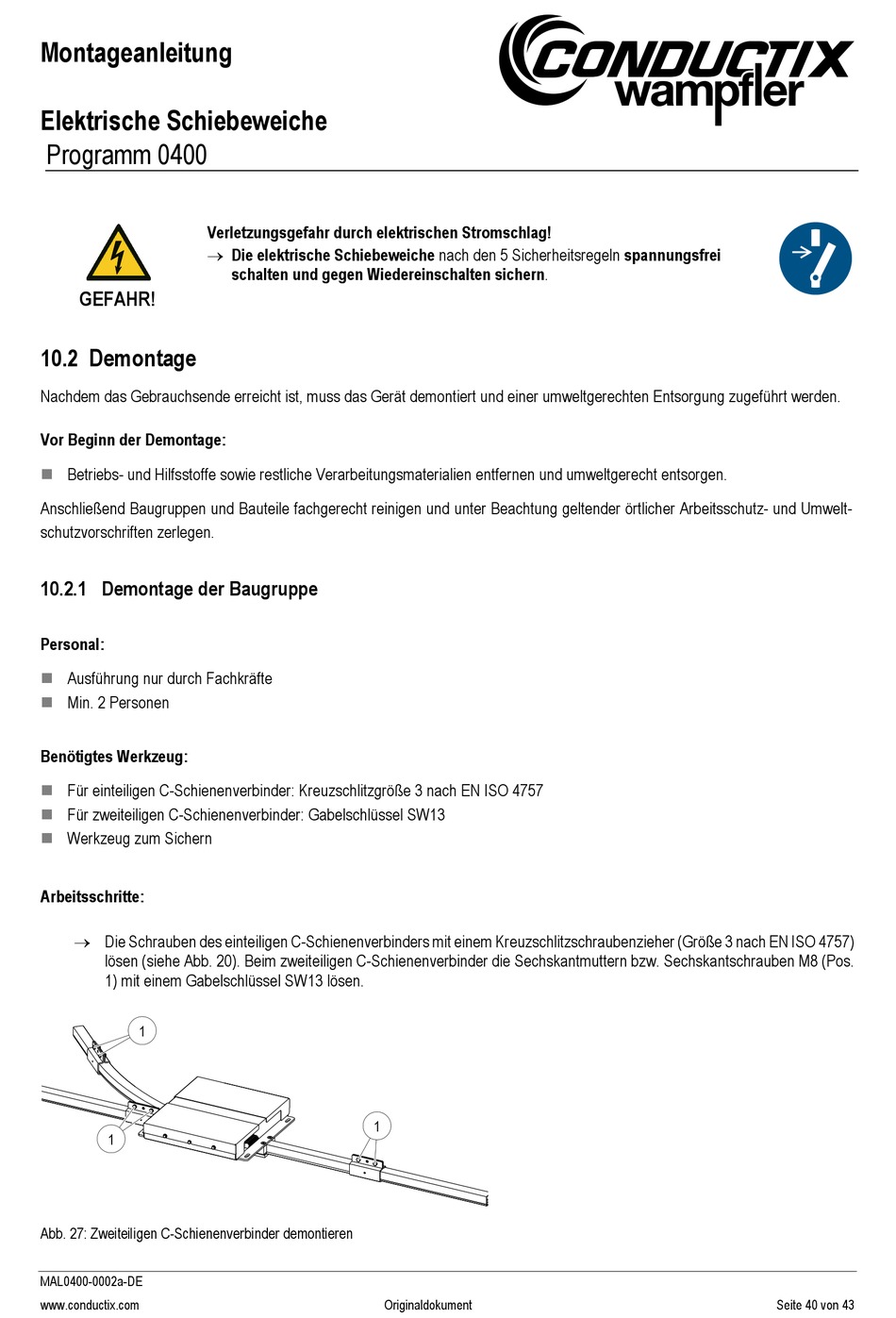

Abb. 27: Zweiteiligen C-Schienenverbinder demontieren
MAL0400-0002a-DE
