Montageanleitung
Elektrische Schiebeweiche
Programm 0400
4 Produktbeschreibung und Funktionsweise
4.1 Kurzbeschreibung
In der Schiebeweiche sind eine gerade und eine abzweigende Fahrwegspur (C-Schienen) integriert (Pos. 1 und Pos. 2) (siehe Abb.
3). Mithilfe von C-Schienenverbindern kann die Schiebeweiche an das kundenseitige C-Schienensystem angebaut werden. Zusätz-
lich ist eine Aufhängung an den vier Langlöchern M10 in der Grundplatte möglich (siehe Abb. 24). Durch ein Verschieben des Schlit-
tens (Pos. 4) wird die jeweilige Fahrtrichtung festgelegt (siehe Abb. 4). Das Verschieben des Schlittens (Pos. 4) erfolgt über einen
Elektrozylinder mit integriertem absolutem Wegmesssystem sowie der dazugehörigen Steuerung (Pos. 3) (siehe Abb. 3 und Abb. 4).
Die Ansteuerung erfolgt über einfache Tastschalter, die kundenseitig angeschlossen werden.
1
4
3
2

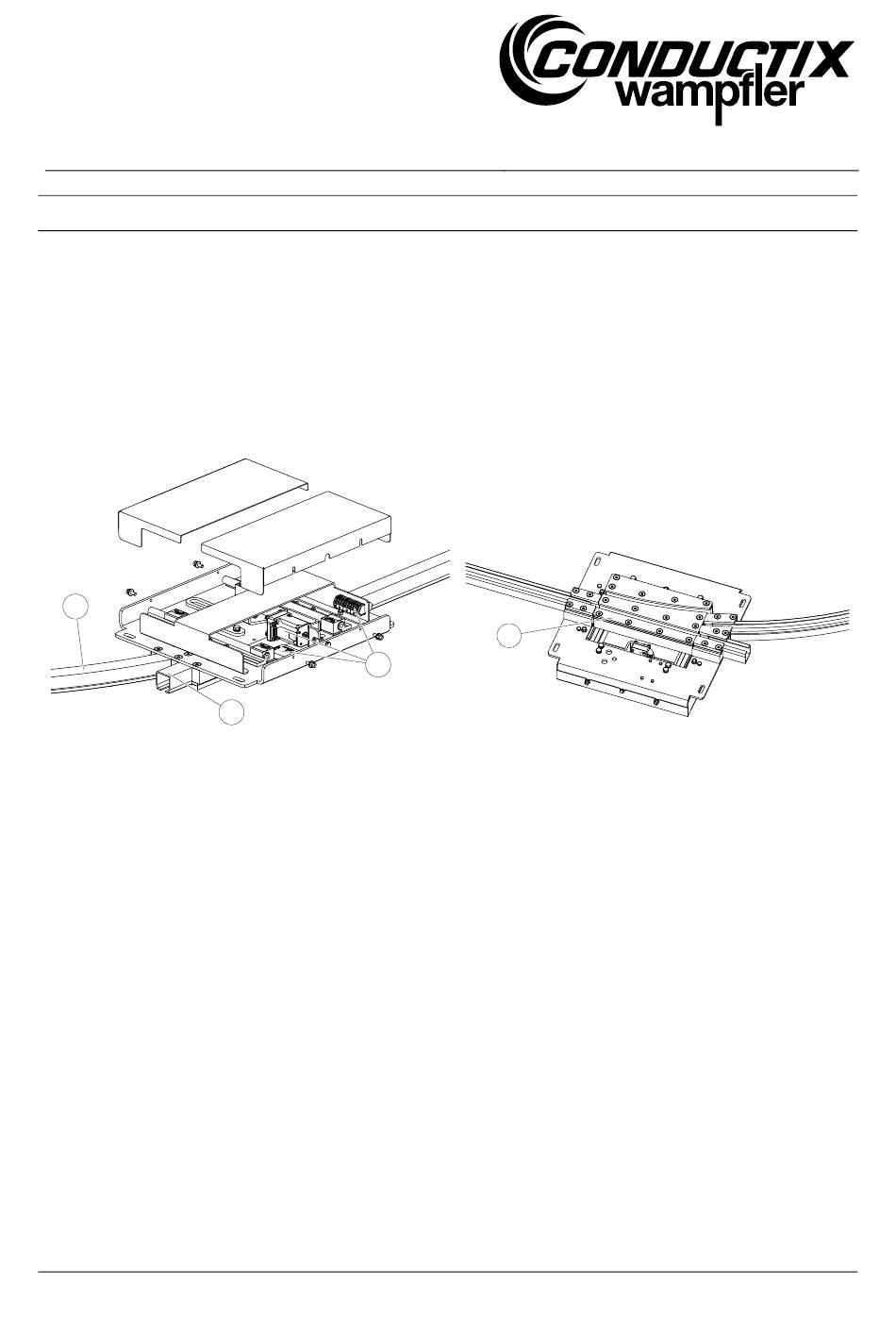

Abb. 3: Schiebeweiche mit Antrieb
Abb. 4: Schlitten der Schiebeweiche
MAL0400-0002a-DE
www.conductix.com
Originaldokument
Seite 14 von 43
